Фонокоректор Luxman E-07 Silver

Схемотехніка без зворотного зв’язку та новий MC-трансформатор

Luxman E-07 побудований на беззворотній схемі фонокоректора, що застосовує чотири паралельно з’єднані FET-транзистори на першому каскаді. Це дозволяє досягати винятково високого співвідношення сигнал/шум і чистоти звуку. Вбудований step-up трансформатор для MC-картриджів створений на базі суперпермалоя з високою чутливістю до малих сигналів. Він складається з чотирьох окремих трансформаторів (для лівого/правого каналів і низько-/високоомних головок), що забезпечує повну адаптивність і точне узгодження з будь-яким картриджем. BAL/XLR вхід дозволяє приймати сигнал напряму без втрат енергії, покращуючи стереосцену та локалізацію.

Система джерел живлення та енергетична стабільність

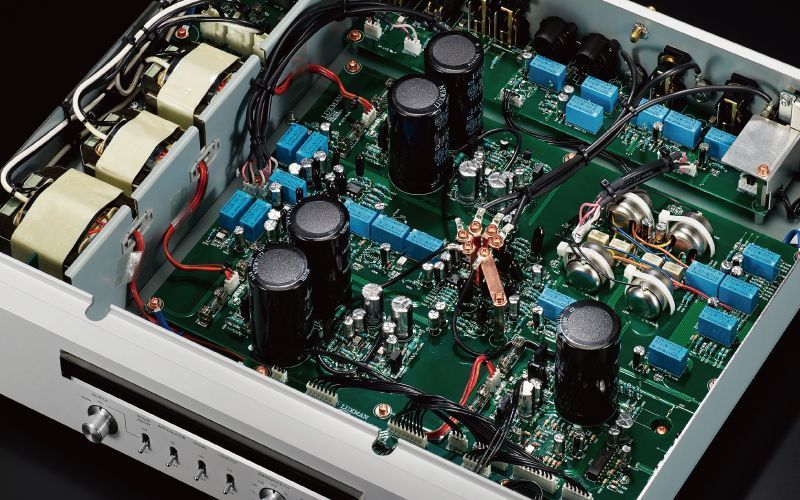

Фонокоректор отримав три окремих потужних трансформатори: по одному для кожного каналу та ще один для периферійних ланцюгів керування. Це дозволяє усунути взаємовплив різних каскадів і зберегти стабільність сигналу. Використані фільтруючі блокові конденсатори ємністю 10 000 мкФ × 5, аналогічні за класом живленню підсилювачів потужності. Завдяки цьому Luxman E-07 гарантує миттєву подачу струму навіть при складних пасажах та стабільну роботу в будь-якому режимі.

Налаштування навантаження для MM і MC картриджів

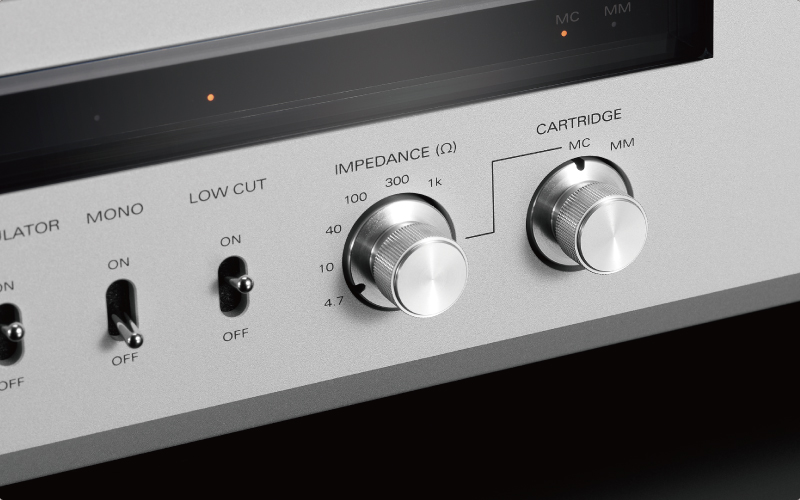

Luxman E-07 дозволяє максимально точно узгодити головку звукознімача з входом. Для MC передбачено передню шестипозиційну ручку вибору імпедансу (4.7/10/40/100/300/1kΩ), а для MM на rear-панелі — перемикач імпедансу (34/47/56/100kΩ) і ємності (0/100/220/320pF). Таке рішення дає змогу для кожного картриджа індивідуально налаштувати параметри й досягати ідеального балансу тембрів, сцени й динаміки.

Артикулятор, фільтри та додаткові функції

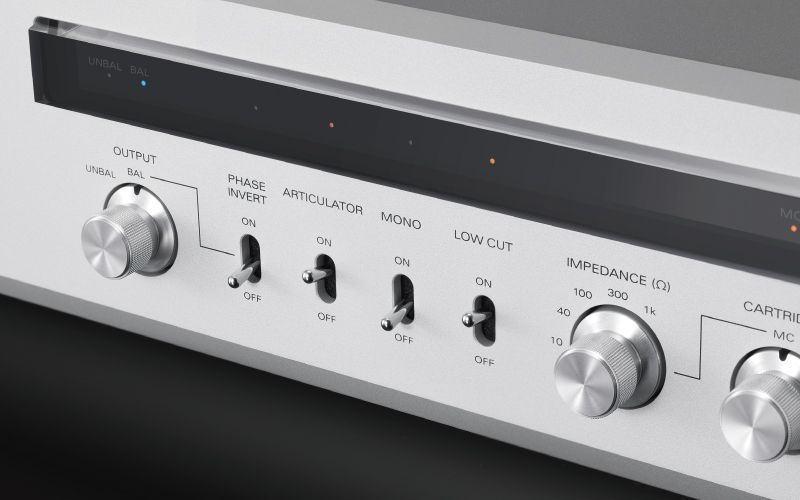

Особливістю E-07 є Articulator function, яка розмагнічує як картридж, так і MC-трансформатор, коли металеві елементи поступово намагнічуються і спотворюють звук. Завдяки цій функції відновлюються початкові характеристики і забезпечується максимальна чистота відтворення. Крім цього, вбудовані low-cut фільтр, що пригнічує низькочастотні шуми та нестабільність сабвуферів через викривлені платівки, режим відтворення Mono, а також перемикач інверсії фази для балансних виходів.

Дизайн корпусу та конструктивні рішення

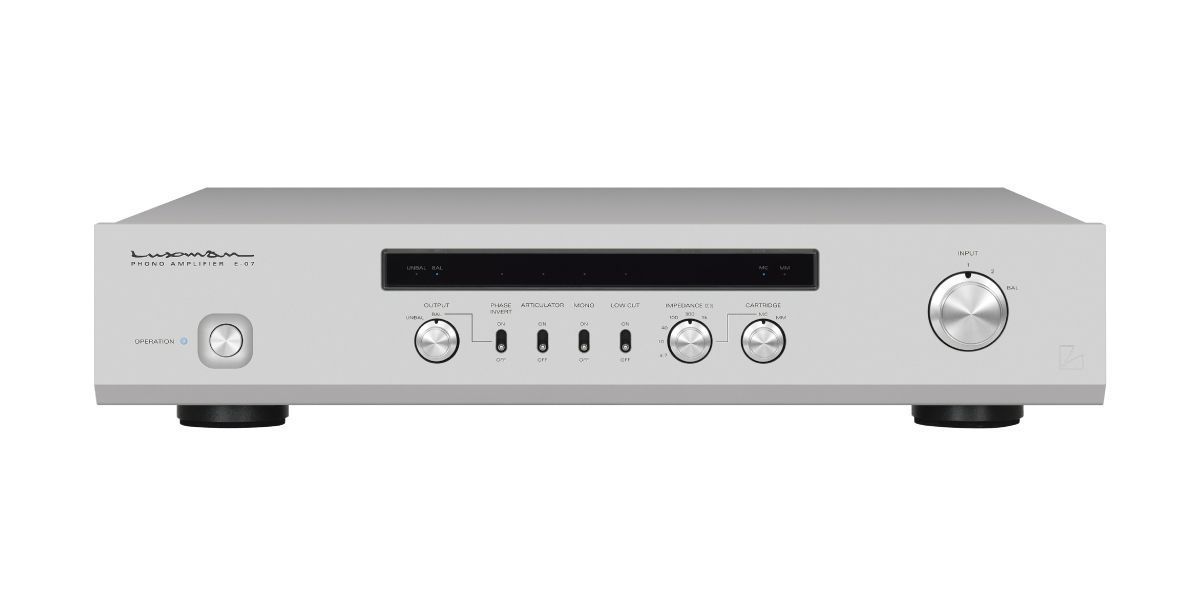

Е-07 виконаний у класичному дизайні Luxman із білою фронтальною панеллю та механічними перемикачами. Шасі має петлеподібну конструкцію, що знижує імпеданс заземлення та усуває перешкоди. Для внутрішніх з’єднань застосовано OFC-кабель з мідним осердям та спіральним екрануванням. На нижній частині корпусу розташовані дві товсті мідні плити (загалом 3.6 мм), які знижують центр ваги і підвищують жорсткість корпусу. Віброізоляція забезпечується литими чавунними ножками з градієнтною щільністю.

Характеристики:

• Схемотехніка: Non-feedback type phono equalizer (RIAA, перший каскад – чотири паралельні FET, небалансна конфігурація)

• MC step-up трансформатор: Super permalloy × 4 (L/R, Low/High незалежні); чутливість 0.3 mV / 100Ω

• Вхідна чутливість: MM – 3.2 mV; MC-H – 0.37 mV; MC-L – 0.12 mV

• Номінальний вихід / імпеданс: 250 mV; RCA 300Ω / XLR 600Ω

• Навантажувальна ємність (MM): 0/100/200/320 pF

• Підсилення: MM – 38 дБ; MC-H – 57 дБ; MC-L – 66 дБ

• Максимальний вхід: MM – 120 mV; MC-H – 15 mV; MC-L – 5 mV

• RIAA-відхилення: MM ±0.1 дБ (20Гц–20кГц); MC ±0.3 дБ (20Гц–20кГц)

• Гармонійні спотворення: 0.003%

• S/N ratio (IHF-A): MM – 88 дБ; MC-H – 81 дБ; MC-L – 78 дБ

• Розділення каналів: ≥80 дБ

• Трансформатори живлення: OI-типа × 3 (для L/R і периферії)

• Опори: чавунні з градієнтом щільності

• Живлення: 230V~ (50Гц) / 115V~ (60Гц)

• Споживана потужність: 13 Вт

• Розміри: 440 × 92 × 407 мм (з урахуванням виступів)

• Вага: 13.2 кг

• Аксесуари: Кабель живлення

• Країна (головний офіс): Японія
