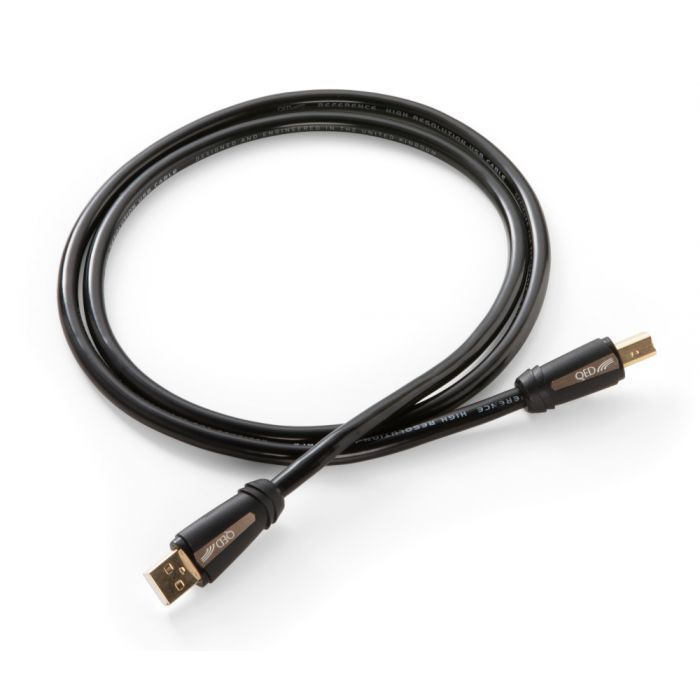

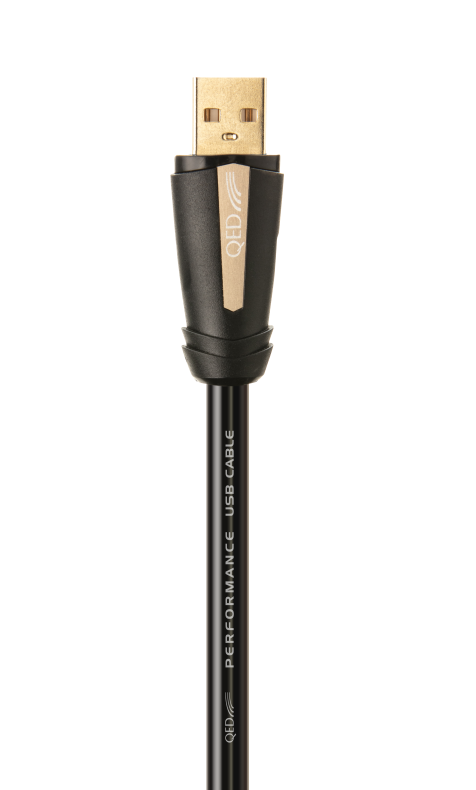

Еталонний USB високого дозволу
Новинкою 2020 року є поліпшений і оновлений USB-кабель високого дозволу QED Reference з більш тонким, більш гнучким профілем і підвищеною продуктивністю. Як і всі наші кабелі, Reference High Resolution USB створений на основі результатів нашого вичерпного дослідження конструкції кабелів, яке було розпочато в 1995 році і нещодавно докладно описано в оновленому звіті Genesis. У цьому звіті викладено принципи проектування, яких ми дотримуємося і які призвели до розробки низки кабелів, які являють собою остаточне вираз звуку з допомогою науки без компромісів.
Кожен кабель QED в своєму асортименті заснований на флагманської моделі, і, хоча на них можуть по-різному впливати ціна, розмір або простота використання, кожен з них зберігає основні оригінальні риси цієї моделі. Це дає навіть базового кабелю в кожному діапазоні звукове перевагу перед конкурентами з аналогічною ціною. Еталонний високий рівень. Дозвіл USB — це найсучасніше пропозицію від QED, яке являє собою вершину нашого розуміння цього складного кабельного програми.
ОСОБЛИВОСТІ ТА ПЕРЕВАГИ

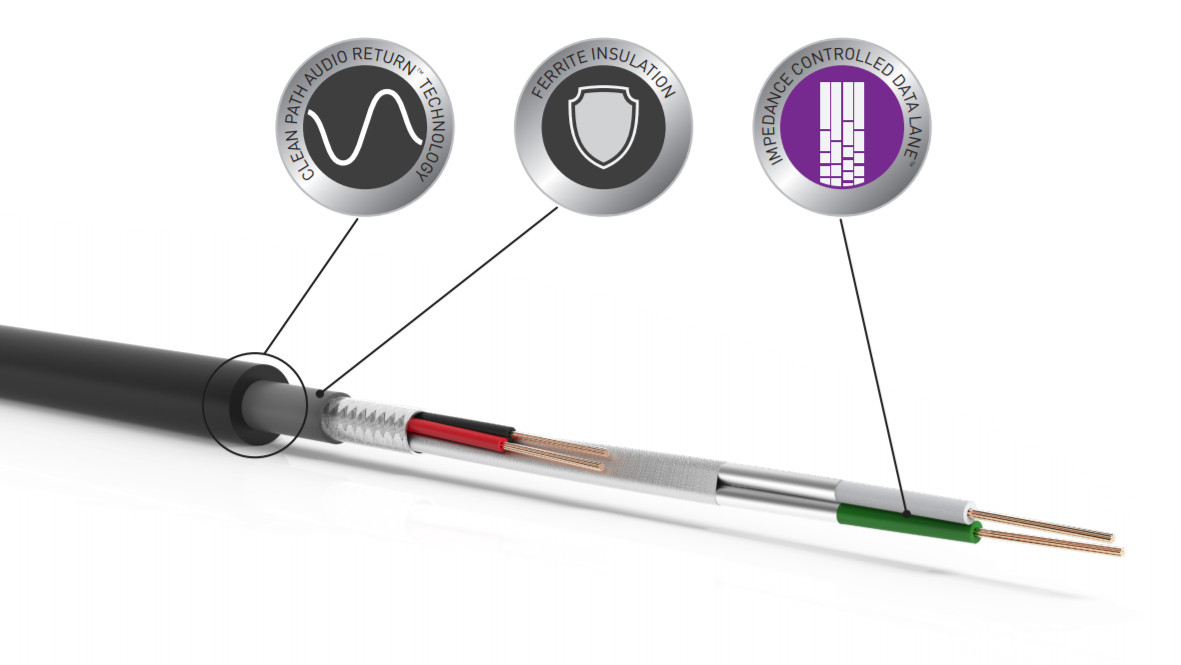

Лінія передачі даних з контролем імпедансу
QED Reference High Resolution USB використовує строго контрольовану мідну виту пару 24 AWG, 99,999% бескислородного з'єднання з діелектриками з спіненого поліетилену з низькою діелектричною проникністю, яка рівномірно пов'язана алюмінієвої/майларової оболонкою. Таке розташування аналогічно використовується в наших високопродуктивних кабелях HDMI і зазвичай не зустрічається в кабелі USB. Оскільки імпеданс лінії передачі даних утримується строго у визначених межах 90 Ом +/- 5 % при часі наростання всього 100 пс для кабелю довжиною 3 м, він більш ніж удвічі перевищує специфікацію, зазначену в стандарті USB 2.0; тому помилка синхронізації або тремтіння, що додаються до изохронному потоку даних, зведені до мінімуму.
Технологія Clean Path Audio™
Багато ентузіасти аудіо вважають, що використання USB-кабелів живлення, несучих зарядні струми і шум від джерела живлення ПК, поряд з ізохронним потоком аудіоданих, може негативно позначитися на якості звуку. Одним з рішень є повне відключення силових кабелів, але це не відповідає специфікації USB і може викликати незручності, особливо якщо для електроніки ЦАП потрібно живлення від USB. Замість цього еталонні лінії даних QED унікально електрично ізольовані за рахунок використання двошарового екрану, що складається з 100% алюмінієвої/майларової обмотки і екрануючого обплетення, з'єднаної з землею.
Технологія Ferrite Insulation™
QED Reference High Resolution USB має унікальну вбудовану плаваючу ферритовую оболонку з Zn/Mn. Використовуючи запатентований процес, компанія QED змогла рівномірно розподілити матеріал, що поглинає радіочастоти, по всьому кабелю з допомогою спеціальної просочення внутрішньої оболонки. Він включений для поглинання високочастотних шумових сигналів, що генеруються як всередині, так і зовні. Він працює для створення набагато більш тихою електричної середовища всередині і навколо кабелю, щоб звести до мінімуму джиттер в потоці аудіоданих.
Геометрія з наднизьким джиттером
При вимірюванні за допомогою аналізатора глазкової діаграми при правильній швидкості передачі даних для широкосмугового USB 2.0 джиттер кабелю був на 50 % менше, ніж у порівнянного кабелю без феритовою оболонки. Це переконливо показує, що об'єднані технології ліній передачі даних з контрольованим імпедансом, електрично ізольованих силових провідників і плаваючою феритовою оболонки дозволяють вдвічі зменшити джиттер, наведений кабелем, присутній на рівні цифрової передачі між джерелом (цифровим музичним сервером) і приймачем (ЦАП або іншим цифровим пристроєм). музичний інтерфейс). Оскільки USB-аудіо передається в изохронном потоці даних в режимі реального часу, вважається, що компоненти з наднизьким джиттером, розподілені по шляху цифрових даних, приведуть до помітного поліпшення якості звуку.
Аудіо високого дозволу
Хоча аудіопотік з найвищим дозволом 24/192 кГц або більше (наприклад, DSD) знаходиться в межах максимальної швидкості передачі даних стандарту USB 2.0 і, отже, може бути відправлений з будь-якого придатного сумісного кабелю USB, помилка синхронізації, викликана кабелем загасання, перекіс затримки поширення і невідповідність характеристичного імпедансу призведуть до збільшення джиттера ізохронного потоку даних. Залежно від можливостей приймального обладнання цей джиттер може створювати проблеми з чутністю цифрового аудіосигналу. Простіше кажучи, джиттер викликає спотворення сигналу. Це пов'язано з взаємодією необхідної частоти з частотою джиттера, що призводить до виникнення гармонік, яких не було у вихідному сигналі. Спотворення схоже на витончену версію більш знайомого THD & інтермодуляційні спотворення присутні в багатьох підсилювачах. Ця проблема неминуче збільшує стомлюваність слухача, з-за чого музика звучить різко або просто не доставляє задоволення. Тому слухачеві важче слухати протягом тривалого часу без перерви. Оскільки, за визначенням, слухачі аудіофайлів з високою роздільною здатністю, швидше за все, будуть найбільш розбірливими, будь додатковий джиттер, що додається до потоку аудіоданих з-за поганої конструкції кабелю, може бути помітний. Таким чином, QED Reference High Resolution USB ідеально підходить для аудиоприложений Hi-Res просто завдяки своїм неперевершеним і чудовим характеристикам вимірної джиттера, які, як ми показали, забезпечують більш музичне та приємне звучання, а також дозволяють розслаблено і довго тривалий сеанс прослуховування, змушує ентузіастів Hi-Fi прагнути повторити досвід.
