Підсилювач Statement Line являє собою симетричний триодный ламповий підсилювач класу A1 з високим струмом і низьким опором. Незважаючи на збалансованість конструкції, його високоточні широкосмугові трансформатори забезпечують перетворення в несиметричний режим з прозорим звуком.
Механічна конструкція
Шасі виготовляється в VAC з високоякісного кольорового алюмінію і обробляється в кілька етапів нанесення покриття. Получающееся в результаті шасі AICuNiCr володіє чудовими характеристиками придушення радіочастотних перешкод в широкому діапазоні радіочастот для більшого дозволу і суб'єктивно більше чорного фону. Аналогічне увага приділяється кожному з шести широкосмугових аудиопреобразователей в кожному пристрої.
На додаток до п'яти звичайним лінійним входів, три з яких можуть використовуватися з симетричними джерелами, є також вхід фіксованого гучності для використання в якості веденого пристрою в багатоканальній системі домашнього кінотеатру або з іншими джерелами, які контролюють свій власний рівень. Джерело «кіно» також може бути симетричним або несиметричним.
Електрична конструкція
Аудиошасси спроектовано з окремими ізольованими секціями, призначеними для виконання певних функцій сигналу, щоб запобігти небажану взаємодію між ланцюгами. З'єднувальні дроти акуратно прокладаються і направляються за допомогою механічно оброблених неметалевих направляючих. Зібрані вручну складання аудиосхем на вакуумних лампах прикріплені до масивним латунним завантажувальним пластин, які, в свою чергу, ізольовані від основного шасі для ефективного фільтра звукових частот.
Уникнути негативного зворотного зв'язку і включення вхідних і вихідних трансформаторів забезпечує відносно унікальну особливість усунення небажаних паразитних взаємодій між компонентами джерела і підсилювача потужності, таких як довгі ланцюгові взаємодії між їх контурами зворотного зв'язку, які мають тенденцію до огрубінню звуку і згладжуванню звукової сцени. .
Джерело живлення
Масивний окреме джерело живлення являє собою подвійне моно-конструкцію зі значним накопиченням енергії і високим внутрішнім регулюванням. Як резистивні, так і індуктивні елементи використовуються разом з високошвидкісними конденсаторними збірками для джерел високої напруги, в той час як активна стабілізація напруги включена в чотири джерела живлення нагрівача і джерело 12-вольтна тригера.
Регулятор гучності Регулятор
гучності являє собою масивний багатосекційний потенціометр вагою в один фунт, довжиною близько двох дюймів і діаметром майже два дюйми, з механічно обробленою латунної захистом між секціями і від зовнішнього світу. Ця незвичайна частина має вирішальне значення для досягнення високої точності відтворення в світі. Спеціально розроблена система моторного приводу VAC дозволяє регулювати гучність за допомогою дистанційного управління.
Характеристики Попередній підсилювач VAC Statement Stage Line
- Лампи: 2x 8416, 7308, 6922, E88CC, ECC88, 6DJ8, (або 12DJ8 подвійних тріодів)
- Посилення: 11 дБ

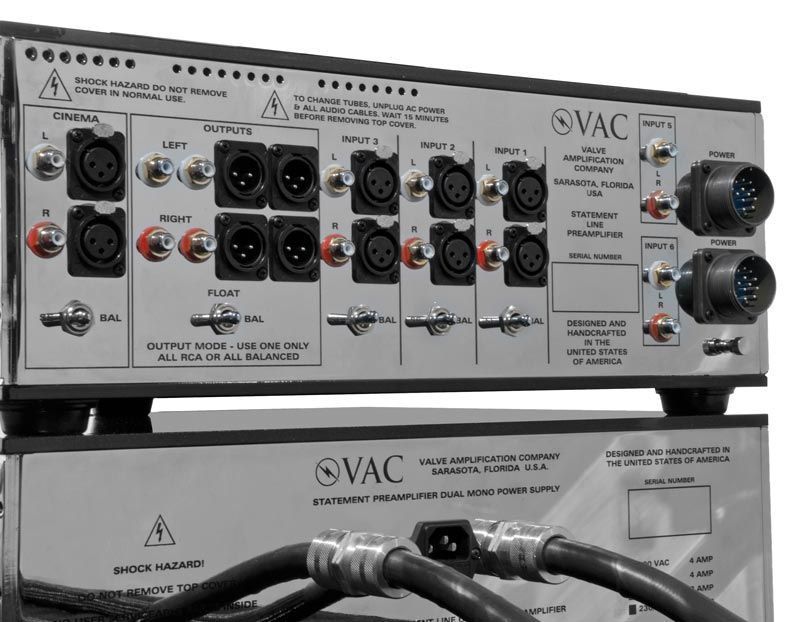

- Входи
- 2 комплекти лінійного входу RCA
- 3 набору балансних / обираних RCA входів
- 1 набір балансних / RCA байпасні входів
- Виходи
- 2 комплекти RCA
- 2 комплекти збалансованих XLR (студійний стандарт EIA «pin 2 hot»)
- Частотний відгук
- Плоский за звукового діапазону
- Смуга пропускання -3 дБ від 4 Гц до 250 кГц,
- THD: <0,007% при 1 кГц, 1 В RMS
- Максимальний введення: Нескінченний сигнал (загасання передує схемою посилення)
- Максимальний вихід: > 8 RMS
- Вихідний опір: <150 Ом, 20 Гц - 20 кГц, статический (т. Е. Не зависит от обратной связи)
- Рекомендована вихідна навантаження: > 300 Ом
- Абсолютна фаза: Правильно з усіх входів на всі виходи
- Потужність: Зовнішнє джерело живлення, знімні шлангокабели
- Вольтаж: Можна замовити для роботи на 100 В, 120 В, 220 В або 230/240 В
- Підсвітка: Світловий логотип може бути вимкнений.
- Пульт: Включено
- Кінотеатр Bypass: так
- Корпус:
- Відшліфований вручну глянцевий чорний лак з золотистими лусочками і хромованими ручками.
- Металевий сріблястий глянцевий лак з ручним шліфуванням з хромованими ручками за спеціальним замовленням за додаткову плату.
- Розміри (Ш x В x Г)
- Аудіо шасі (без ручок і роз'ємів): 450 х 177 x 410 мм
- Джерело живлення (без роз'єму): 450 х 147 x 410 мм
- Вага з упаковкою
- Шасі лінійної сцени 25 кг
- Блок живлення 30 кг
- Країна (головний офіс): США
- Колір: чорний (black)
