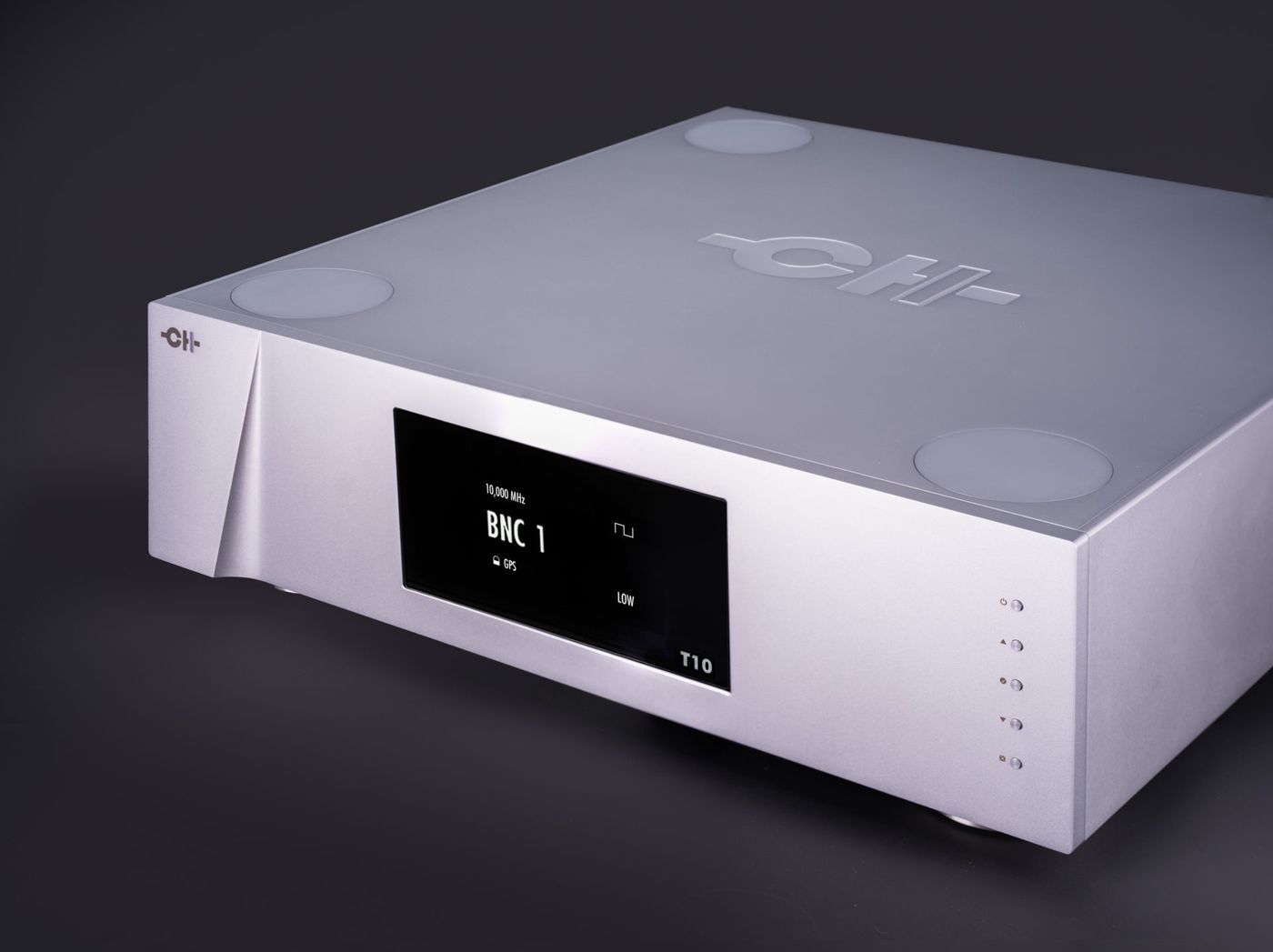

Тактовий генератор CH Precision T10 Silver

У цифровому аудіо точність у часовій області не просто бажана, а життєво важлива. Кожен семпл, кожна мікроскопічна точка даних повинна надходити в ідеальній послідовності та з точно заданим інтервалом. ЦАП C10 Master вже використовує передову технологію синхронізації, яка покращується в поєднанні з C10 Conductor. Додавання генератора тактової частоти T10 Master Clock піднімає точність синхронізації на ще більш високий рівень, відкриваючи доступ до більшої чіткості, когерентності та музичної виразності. T10 формує надточний сигнал синхронізації з низьким джиттером і зникаюче низьким фазовим шумом, забезпечуючи неперевершену стабільність передачі та перетворення цифрових даних.

Поєднання транспорту з окремим ЦАП може призвести до помилок синхронізації, викликаних незалежними доменами синхронізації. Навіть незначні розбіжності можуть призвести до джиттера, зниження дозволу та музичної когерентності. Генератор опорного сигналу часу T10 вирішує цю проблему, надаючи надстабільне джерело синхронізації для всієї системи. Його термостатований генератор (OCXO) 10 МГц відомий низьким фазовим шумом та термостабілізований у цільному алюмінієвому блоці для забезпечення стабільної роботи. Прив'язка всіх цифрових компонентів до T10 знижує помилки синхронізації, забезпечуючи більш високу роздільну здатність, просторову точність та музичну плавність.

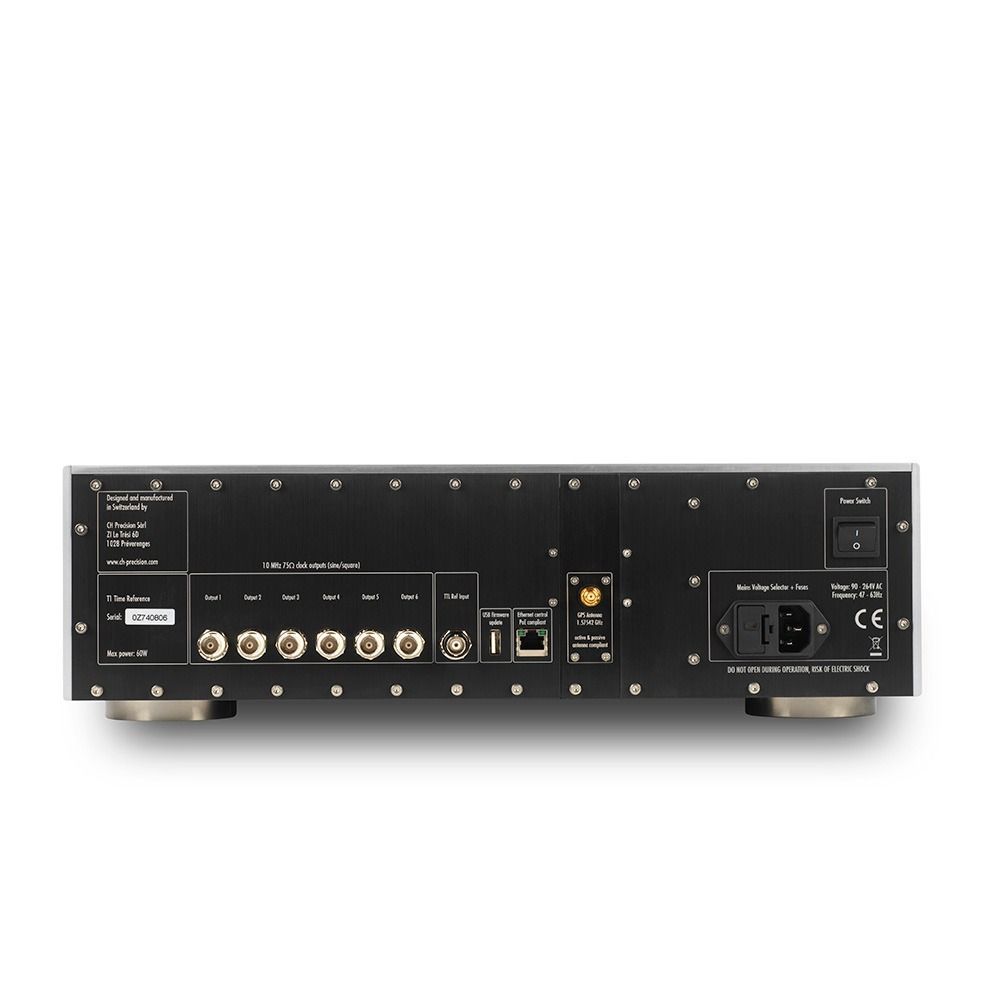

Виходи

• Висока частота (10 МГц) забезпечує чудову точність
• Прямокутний сигнал: 1 або 500 мВ від піку до піку, на вибір
• Синусоїда: 1 В або 500 мВ від піку до піку, на вибір
• 6 виходів, коаксіальний BNC 75 Ом
• Виходи з трансформаторним зв'язком для подальшого обмеження фазового шуму та помилок
• Незалежне управління кожним виходом

Входи

• Вхід GPS для постійної опції GPS CH Precision
• 1 імпульс в секунду (1 PPS) TTL-сигнал для зовнішньої синхронізації
• Ethernet для віддаленого керування (додаток CH-Control)
• USB для оновлення прошивки

Джерело живлення

• Спеціалізовані надмалошумні, триступінчасті, дискретно регульовані лінійні джерела живлення для кожної секції
• Гальванічно ізольовані джерела живлення для OCXO, буфера OCXO та вихідних буферів
• Магнітно та електростатично екранований тороїдальний мережевий трансформатор

Фізичне розташування

• Термостатований кварцовий генератор (OCXO) встановлений усередині важкого алюмінієвого блоку ще для більшої стабільності критичної температури ядра.
• Корпус термостатованого кварцового генератора (OCXO) повністю змонтований на м'якому силіконовому гелі для максимального демпфування та ізоляції від вібрації.
• Силовий трансформатор механічно ізольований для зниження внутрішньої вібрації

Характеристики:

• Номінальна частота: 10 МГц, +/- 20 ppb, внутрішній режим, 10 МГц, +/- 1 ppb максимум, опція GPS заблокована на 1 годину
• Характеристики фазового шуму: <-105 дБн/Гц при 1 Гц, <-125 дБн/Гц при 10 Гц, <-145 дБн/Гц при 100 Гц, <-155 дБн/Гц при 1 кГц, <-165 дБн/Гц при 1
• Рівень виходів: 500 мВ або 1 В, від піку до піку, з навантаженням 75 Ом, Синусоїдальний або прямокутний сигнал, Шість виходів BNC 75 Ом
• Рівень зовнішнього опорного вхідного сигналу: Вхід 5 ТТЛ 50 Ом BNC
• Прийняті опорні вхідні частоти: 1 PPS, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 100 кГц
• Максимальне відхилення опорної частоти: +/- 0,1 частин на мільйон
• Розміри/Вага: 440 x 440 x 133 мм (Ш x Г x В), 20 кг
• Колір: Сріблястий/Silver
• Країна (головний офіс): Швейцарія
