Безкомпромісний тактовий генератор Matrix Audio SC-1 створений, в першу чергу для роботи з NT-1 та стрімером М-серії.
Втім, ніхто не заважає використовувати його з будь-яким сумісним пристроєм. Апарат побудований на базі термостатованого кварцового генератора з високою стабільністю базової частоти та низьким рівнем фазового шуму. На 1 Гц величина фазового шуму вбирається у -118 дБ. Це чудовий результат! Причому він наведений не для самого генератора, але вже на виході пристрою з урахуванням буфера.
У SC-1 є чотири незалежні буферизовані виходи з можливістю вибору форми хвилі - синусоїдальної або квадратичної. Ще одна важлива особливість: на передній панелі є індикатор роботи нагріву генератора. Він моргає, поки не досягнуто потрібної температури.
Для періодичного калібрування апарата передбачено додатковий вхід 1 PPS. Тут також використовується лінійний блок живлення на базі тороїдального трансформатора. І навіть ніжки корпусу спроектовані для реалізації максимального віброзахисту!
Приходить з точністю: компанія Matrix Audio з гордістю представляє свій перший продукт джерела синхронізації, ретельно розроблений для стримерів, ЦАП та CD-плеєрів із синхронізованими входами опорної синхронізації. Завдяки визначним характеристикам він вдихає нове життя у вашу аудіосистему, відкриваючи нову сферу покращення якості звуку.
Прецизійний OCXO в основі: В основі SC-1 лежить виготовлений на замовлення модуль OCXO (Oven-Controlled Crystal Oscillator) від Matrix Audio, який використовує кристал особливої ограновування SC. Хоча цей процес різання дуже складний, він дозволяє модулю синхронізації мати чудові характеристики фазового шуму та старіння. Завдяки точному контролю температури камерою печі кристал працює у високостабільному середовищі, ефективно мінімізуючи вплив коливань температури навколишнього середовища на фазовий шум та джиттер.
Чотири незалежні буфери синхронізовані тактові виходи: SC-1 оснащений чотирма незалежними буферизованими тактовими виходами, всі з одного джерела. Забезпечуючи синхронізований вихід, кожен вихід оснащений власною буферною схемою, що забезпечує як стабільний вихідний імпеданс, а й чудові можливості управління. Незалежно від того, чи використовується один вихід або кілька виходів одночасно, він забезпечує точну та стабільну роботу, відповідаючи вашим різноманітним вимогам.
Наднизький фазовий шум -118 дБн: для пристрою джерела синхронізації вихідний шум тісно пов'язаний із внутрішнім модулем синхронізації OCXO. Однак фактичний вихідний шум не зовсім такий, як вихідний шум OCXO, оскільки вихідна буферна схема вносить деяку втрату продуктивності. Тому фазовий шум на вихідному порту пристрою забезпечує більш практичне опорне значення. Завдяки чудовій конструкції SC-1 він досягає наднизького фазового шуму краще, ніж -118 дБн на частоті 1 Гц на вихідних портах синхронізації, встановлюючи новий провідний у галузі стандарт та забезпечуючи чистіші, стабільніші сигнали синхронізації.
Точна індикація стану: на передній панелі SC-1 є світлодіодний індикатор стану прогріву. Коли камера печі прогрівається, індикатор блимає; після завершення прогріву індикатор залишається увімкненим. Цей простий та інтуїтивно зрозумілий дизайн дозволяє миттєво дізнатися про робочий стан пристрою.
Вихідні форми хвиль, що настроюються: пропонується два варіанти вихідних форм хвиль: синусоїдальна і прямокутна, що задовольняють різним вимогам пристроїв або вашим вимогам. Прямокутна вихідна хвиля особливо рекомендується, оскільки вона забезпечує більш високу точність блокування порівняно з синусоїдальною хвилею, забезпечуючи точніший тактовий сигнал.
Постійна продуктивність: навіть з точною системою годинника SC-1 неминучі невеликі відхилення або дрейф з часом. Щоб усунути цю умову, ми розробили вхідний термінал 1PPS опорного сигналу на задній панелі. При підключенні до зовнішнього джерела опорного сигналу на основі секунд пристрій автоматично виконує калібрування. Стан калібрування відображатиметься світлодіодом на передній панелі. Більше того, Matrix Audio пропонує безкоштовні послуги калібрування, щоб гарантувати, що ваш пристрій залишиться точним.
Система поглинання вібрації CBVB: оснащений вібропоглинаючими ніжками CBVB від Matrix Audio, SC-1 ефективно ізолює зовнішні вібрації, мінімізуючи перешкоди та гарантуючи, що годинник залишається у стабільному робочому стані. Це забезпечує чисті та стабільні аудіосигнали годинника для покращеного прослуховування.
Автоматичне лінійне джерело живлення: SC-1 оснащений удосконаленим лінійним джерелом живлення з автоматичним визначенням напруги. Він оснащений чутливими можливостями визначення напруги, що дозволяє точно перемикати обмотки трансформатора на основі вхідної напруги. Крім того, функції захисту від перенапруги та зниженої напруги завжди знаходяться в режимі очікування, забезпечуючи комплексний захист для стабільної роботи пристрою. Зокрема, подвійний багатоступінчастий регулятор незалежно живить ланцюг керування піччю та ланцюг синхронізації, ефективно усуваючи будь-які перешкоди від коливань потужності камери печі в ланцюзі синхронізації. Ця виняткова конструкція забезпечує чудову якість сигналу синхронізації з усіх боків.
Матрична конструкція: безшовно продовжуючи фірмову мову дизайну Matrix Audio, SC-1 втілює єдність кожної деталі. Ретельно виконані перфорації та унікально спроектовані скошені краї гармонують, створюючи відмінний візуальний профіль продуктів Matrix Audio, демонструючи неперевершену естетичну філософію бренду.
Характеристики:
- Терморегульований кварцовий генератор SC-зрізу із наднизьким фазовим шумом 10 000 МГц
- Точність частоти при постачанні: < ± 0.01 ppm
- Стабільність частоти в діапазоні температур < 0.003 ppm: від -40 до +70°C
- Короткострокова стабільність: < 5E-13 @ TaU = 1c
- Час прогріву: < 5 хвилин при 25°C

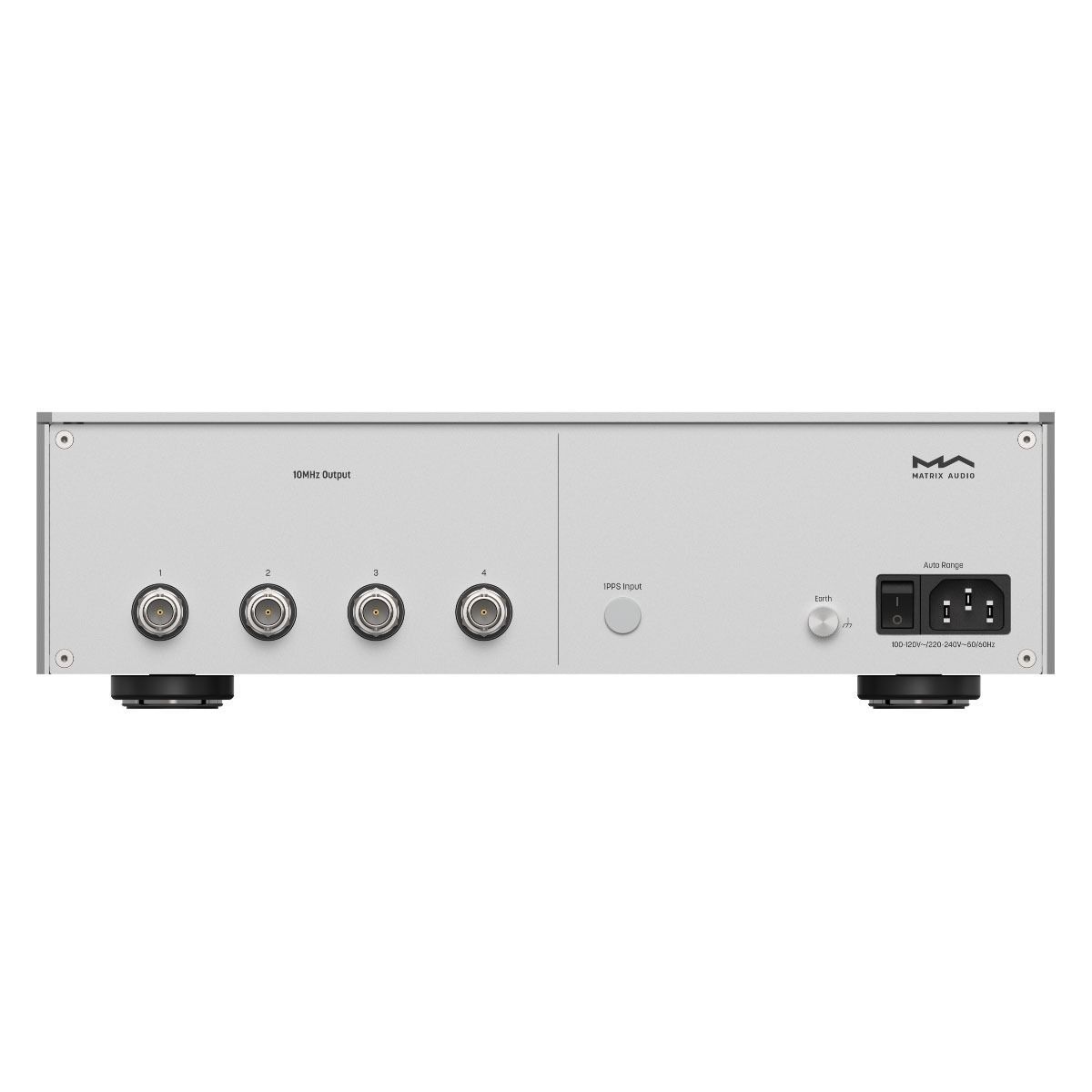

- Інтерфейс виведення: 4 роз'єми BNC, незалежні буферні драйвери
- Форма хвилі вихідного сигналу: Синусоїда або прямокутна хвиля
- Частота на виході: 10000 МГц
- Вихідна амплітуда: 0.5 rms при синусоїді / 1 rms при квадратній формі хвилі
- Вихідний опір: 50 Ом
- 1 Гц: ≤ -118 дБc/Гц
- 10 Гц: ≤ -140 дБc/Гц
- 100 Гц: ≤ -150 дБc/Гц
- 1000 Гц: ≤ -160 дБc/Гц
- Фоновий рівень шуму: -170 дБc/Гц
- Напруга ： 100 – 120 В 50 / 60 Гц / 220 – 240 В 50 / 60 Гц змінного струму, визначається автоматично
- Макс. споживана потужність： < 20 Вт
- Ширина, мм: 330
- Глибина, мм: 267
- Висота, мм: 97
- Вага, кг: 4.4
- Колір: Сріблястий (Silver)
