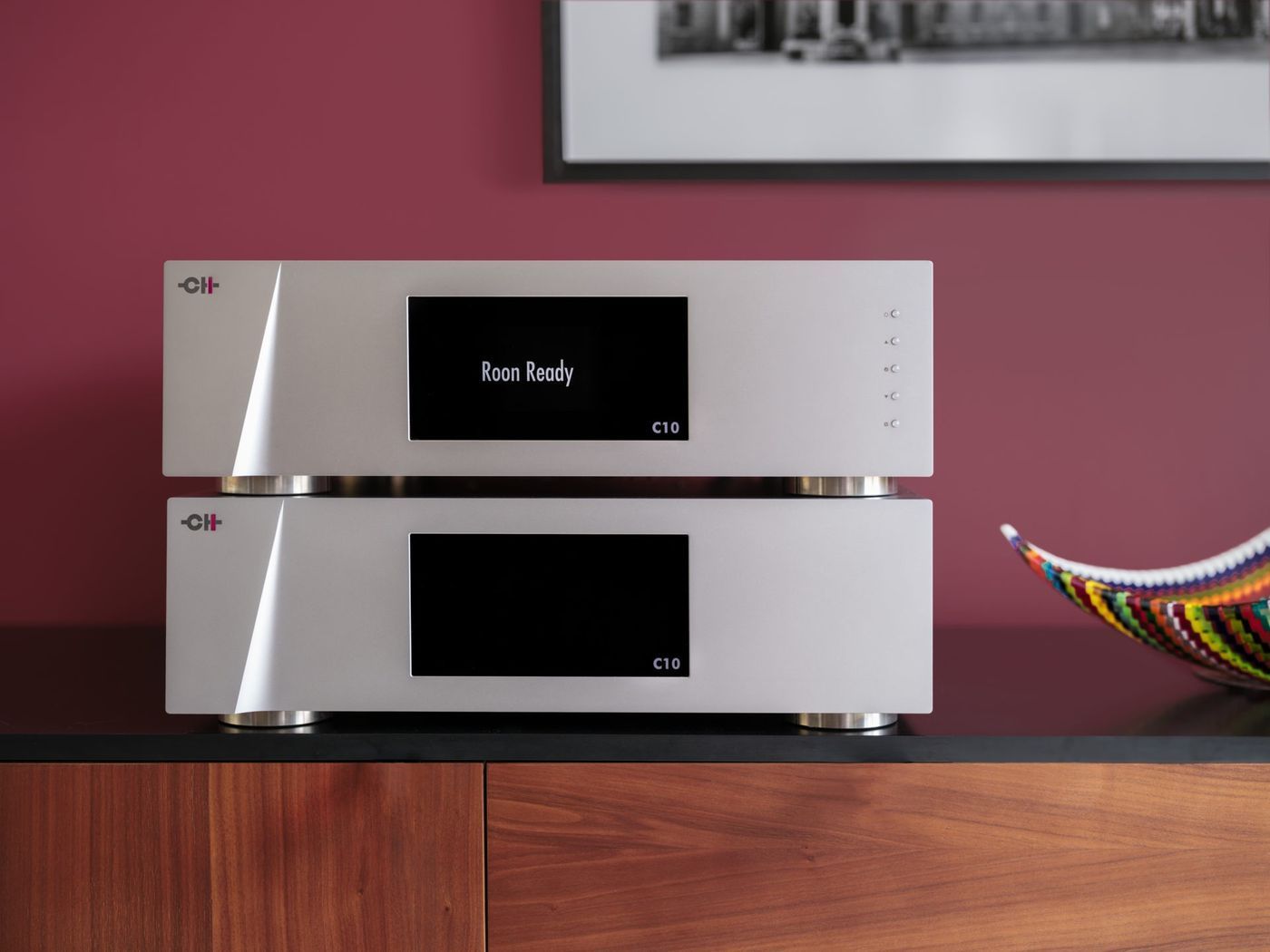

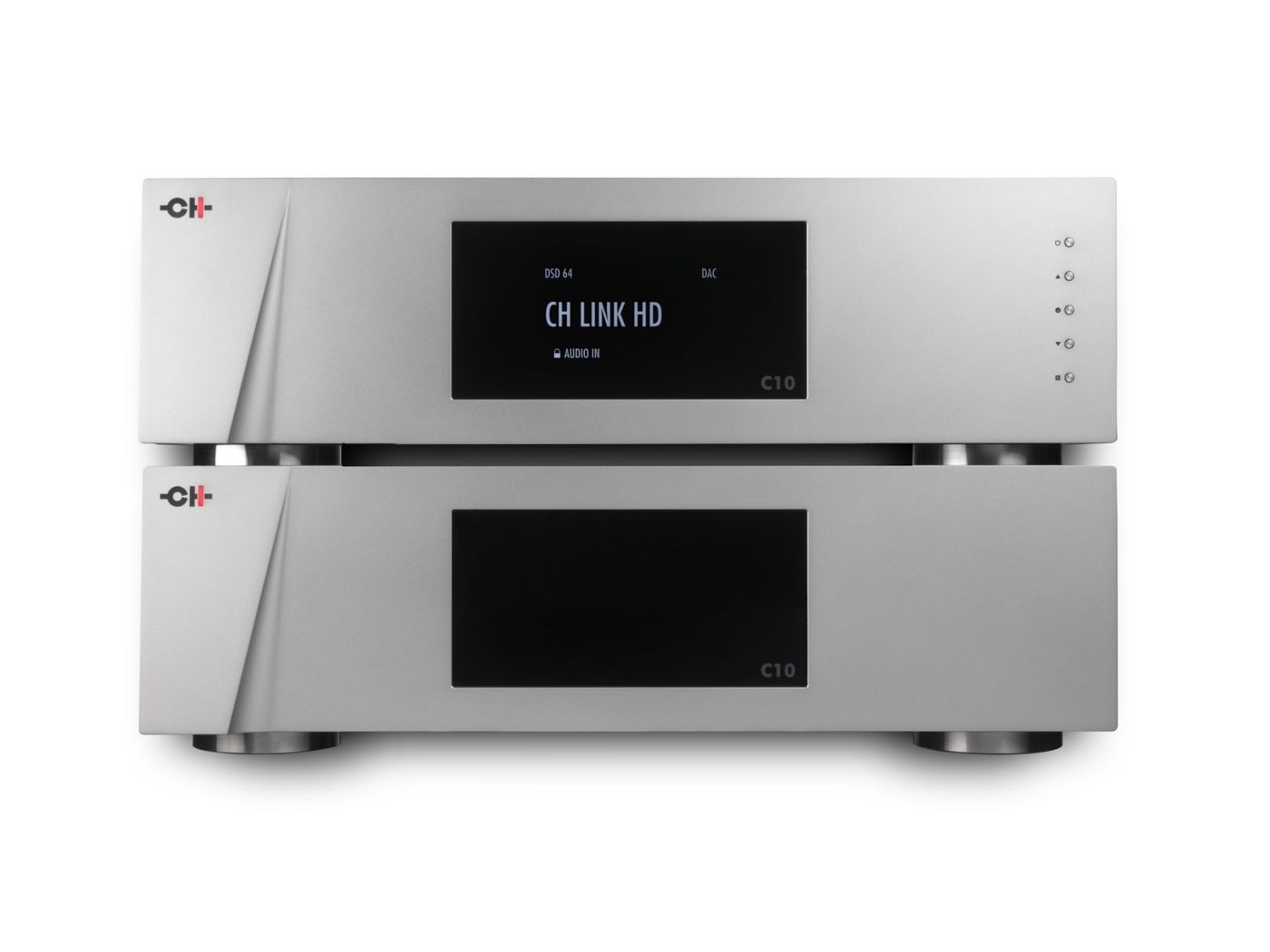

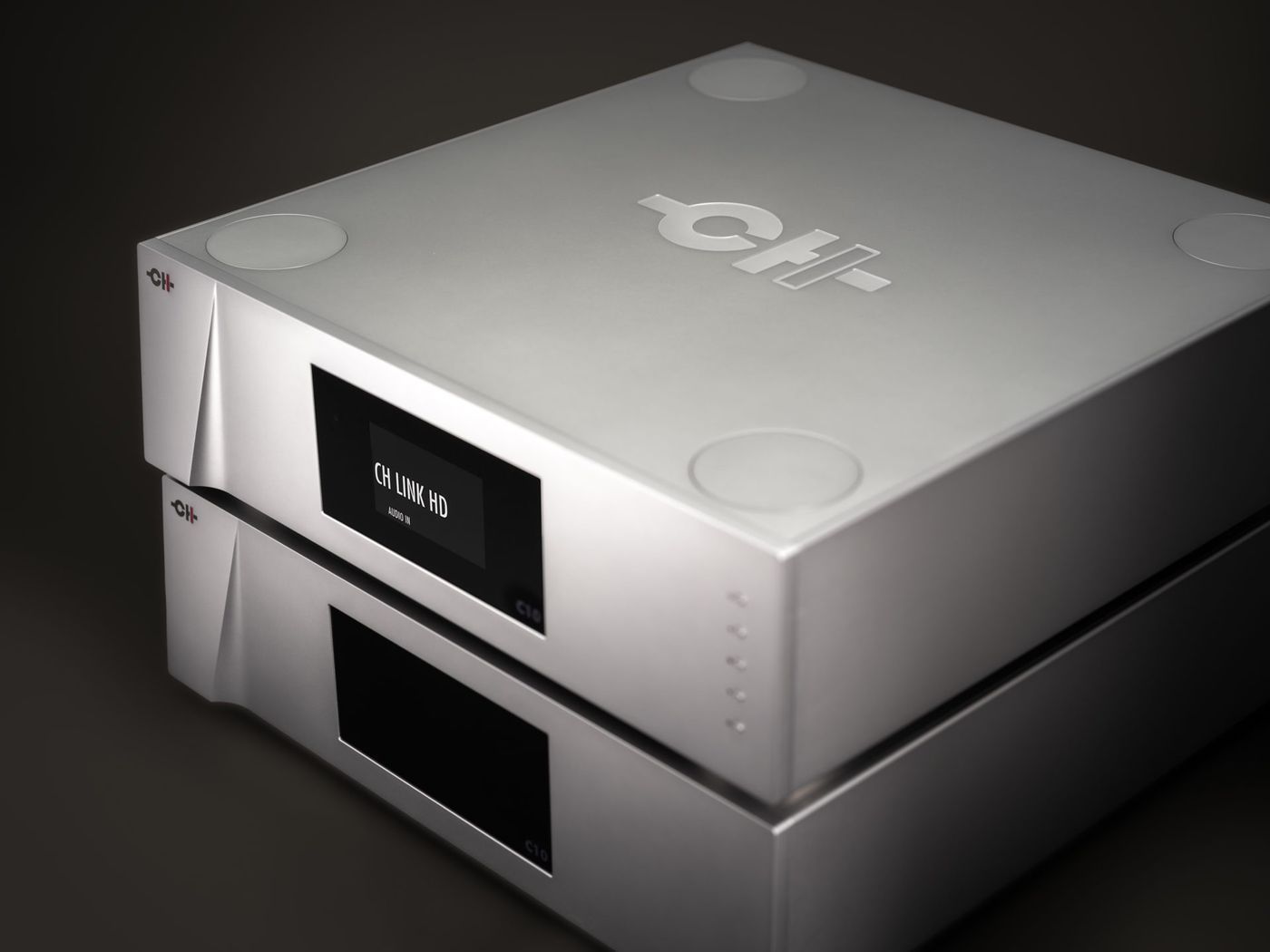

ЦАП C10 означає початок вашого шляху до передового цифрового інтерфейсу CH Precision. Створений на основі наших принципів модульної конструкції, цей двокомпонентний ЦАП переосмислює можливості цифрових інтерфейсів навіть у найпростішій конфігурації. C10 – це повноцінний автономний ЦАП для тих, хто шукає максимальну продуктивність у компактній автономній конфігурації. Для тих, хто прагне більшого, його модульна архітектура, що розширюється, дозволяє точно налаштовувати і модернізувати його відповідно до системи та потреб кожного клієнта.
C10 побудований на перевіреній мікросхемі перетворювача PCM1704, яка тепер реалізована у складних дводиференціальних фазових решітках DSQ™. Шістнадцять перетворювачів - по чотири на полярність для кожного каналу - управляються нашим фірмовим алгоритмом PEtER, 32-бітним цифровим сигнальним процесором з фіксованою точкою, який готує сигнал до остаточного 24-бітного перетворення. Дані подаються через решітку послідовно, що вимагає бездоганної синхронізації та алгоритмічного керування. Після процесу перетворення наш фільтр Бесселя зберігає тимчасову цілісність аналогового сигналу, підтримуючи постійну групову затримку з допуском менше двох фемтосекунд. Завдяки 64-кратній передискретизації C10 досягає нового рівня точності у часовій області та музичної вишуканості.
C10 був розроблений на передньому краї аудіоінновацій – кожен його елемент був розроблений для встановлення нового стандарту у цифровому відтворенні. Для досягнення цієї мети ми переробили архітектуру харчування та фізичну конструкцію. Блок живлення C10, розміщений в окремому корпусі, використовує одинадцять надстабільних ліній постійного струму, які забезпечують живлення чотирьох гальванічно розв'язаних зон всередині аудіоблоку: цифровий, тактовий та двоканальний ЦАП. Симетричне компонування забезпечує розміщення вхідних плат у центрі, а ЦАП — з обох боків, кожен із узгодженими трактами тактової частоти.
З появою C10 компанія CH Precision створила цифрове джерело, що перевершує всі вимірювання та специфікації, — джерело, яке вдихає в музику життя, даруючи їй невимушений реалізм, глибину та емоційний зв'язок. C10 розкриває не тільки деталі запису, а й задум, що стоїть за нею, наближаючи слухача до оригінального виконання. Це кульмінація десятиріч удосконалення цифрового дизайну та втілення неухильного прагнення CH Precision до музичної правди.
Модульна архітектура C10 дозволяє налаштувати цифрову вхідну частину саме так, як вам потрібно. Три ідентичні вхідні слоти дозволяють легко налаштувати її відповідно до потреб вашої системи. Кожен C10 у стандартній комплектації оснащений фірмовою платою цифрового HD-входу CH Precision, залишаючи два додаткові слоти для легкого розширення.
C10 оснащений платою Ethernet Streaming HD для чудової продуктивності під час роботи з локальними серверами (UPnP, Roon тощо) або онлайн-сервісами, такими як Qobuz, TIDAL та інтернет-радіо. Ця плата також оснащена входом USB для прямого підключення до цифрових джерел. На відміну від більшості висококласних ЦАП, що використовують сторонні потокові модулі, власна розробка CH Precision гарантує неперевершену точність потокової передачі, гарантуючи виняткову чистоту, злагодженість та емоційність кожного виступу.
Додаткова плата синхронізації C10 забезпечує один вхід синхронізації та два виходи синхронізації через високоякісні роз'єми BNC, що дозволяє здійснювати безшовну інтеграцію із зовнішнім головним джерелом синхронізації, наприклад, з еталонним генератором часу CH Precision T10.
Обробка
- Чотири незалежні процесори DSP продуктивністю 2,4 GFLOPS.
- Фірмова технологія CH-PEtER: 32-бітна обробка даних із фіксованою точкою, синхронна передискретизація даних.
- Пряма передача DSD 705,6 кГц, перетворення PCM.
- Повноцінний декодер MQA (розгортання та рендеринг) з роздільною здатністю 24 біт / 768 кГц.
Цифро-аналогове перетворення
- Вісім перетворювачів PCM1704 R-2R на канал у послідовній топології фазової решітки DSQ™, що працюють із частотою 64xFS.
- Повністю комплементарна, симетрична топологія подвійного моно.
- Дискретні, спеціалізовані, повністю регульовані лінійні джерела живлення із поділом по землі забезпечують низький рівень шуму та максимальний поділ каналів.
Хронометраж та синхронізація
- Термокомпенсований головний тактовий генератор на базі MEMS із наднизьким джиттером та окремим шунтуючим регульованим джерелом живлення.
Аудіодоріжка
- Можливість вибору локального чи глобального зворотного зв'язку.
- Можливість перемикання на моновихід (вхід L+вхід R).
- Реверсивна абсолютна фаза.
Аналоговий вихідний каскад
- Чистий клас А, повністю симетрична схема зі зв'язком постійного струму.
- Повністю дискретна, наднизький рівень шуму, висока швидкість наростання вихідної напруги.
- Фільтр Саллена-Кі-Бесселя третього порядку.

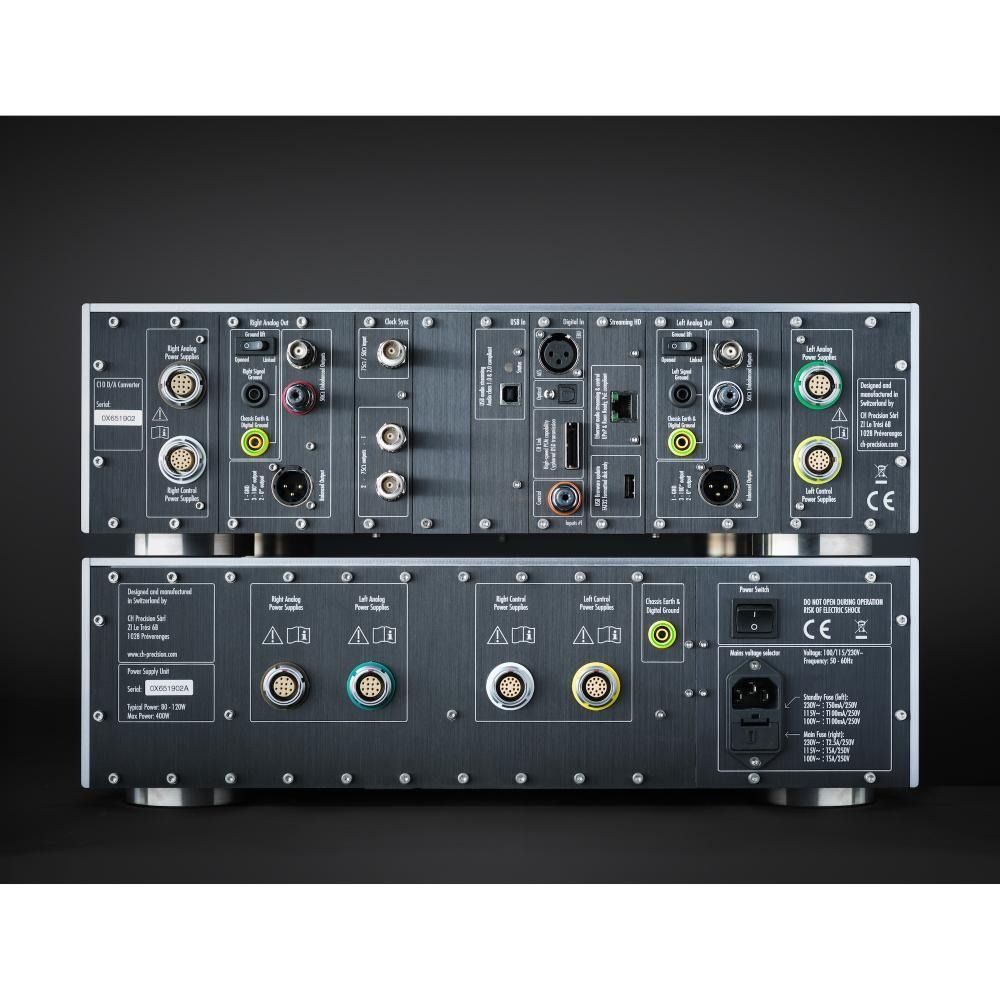

- По одній парі виходів: балансний XLR, несиметричний RCA та BNC.
Користувальницький контроль
- 5-кнопковий інтерфейс.
- Інфрачервоний пульт дистанційного керування.
- Управління через Ethernet (додаток CH-Control, домашня автоматизація тощо).
- AMOLED-дисплей 800 480.
Джерело живлення
- Спеціальний зовнішній блок живлення із 3 трансформаторами.
- Загальна ємність >1,5 Ф.
- Декілька каскадних дискретних лінійних регуляторів.
- Регулятори з топологією, що шунтує, для критичних каскадів.
- Незалежні заземлення лівого, правого каналів, тактового сигналу та цифрових ланцюгів.
Характеристики:
- Запатентований канал передачі даних з підтримкою стиснутого звуку високої чіткості та керування, що забезпечує ідеальну взаємодію з іншими пристроями CH-Link HD.
- Передача LVDS сигналів для всіх аудіосигналів (включаючи тактові).
- PCM: до 32 біт/768 кГц.
- DSD: до DSD512 (1 біт/22,5792 МГц).
- AES/EBU (споживчий формат)
- Роз'єм XLR, 110 Ом.
- PCM: до 24 біт/192 кГц
- DSD: DSD64 (1 біт / 2,822 МГц), кодування DSD поверх PCM (DoP).
- Коаксіальний (S/PDIF)
- Роз'єм RCA, 75 Ом.
- PCM: до 24 біт/192 кГц
- DSD: DSD64 (1 біт / 2,822 МГц), кодування DSD поверх PCM (DoP).
- Оптичний TOSLINK (S/PDIF)
- Стандартний оптичний роз'єм TOSLINK.
- PCM: до 24 біт/192 кГц
- DSD: DSD64 (1 біт / 2,822 МГц), кодування DSD поверх PCM (DoP).
- USB-вхід
- Високошвидкісний аудіопристрій USB 2.0 класів 1.0 та 2.0.
- PCM: до 24 біт/384 кГц.
- DSD: до DSD128 (1 біт / 5,6448 МГц), кодування DSD поверх PCM (DoP).
- Плата Ethernet In HD
- Плата Ethernet In HD дозволяє підключатися до локальних аудіосерверів (таких як UPnP або Roon) або потокових сервісів (таких як Qobuz, Tidal або веб-радіо).
- Ця плата замінює заводську плату керування та зберігає всі її функції.
- Сумісна з UPnP/DLNA.
- Готова до використання з Roon.
- Tidal Connect підлягає сертифікації.
- Сумісна з Audirvana.
- Формати PCM: WAV, AIFF, FLAC, ALAC, AAC та MP3.
- Роздільна здатність PCM: до 32 біт / 768 кГц для стиснених форматів або 32 біт / 384 кГц для стиснутих форматів.
- Формати DSD: формати DSF та DFF підтримуються у DSD.
- Власна роздільна здатність DSD: до DSD512 (1 біт / 22,5792 МГц).
- Роздільна здатність DoP: до DSD256 (1 біт / 11,2896 МГц).
- Плата синхронізації годинника
- Один вхід та два виходи (на роз'ємах BNC) для синхронізації із зовнішнім тактовим генератором, наприклад, CH Precision T10 Time Reference.
- Підтримує будь-які частоти аудіосинхронізації, а також стандартну частоту 10 МГц.
- Вибір вхідного опору: 50 Ом або 75 Ом.
- Користувач може вибрати параметри тактового виходу: ні, внутрішній аудіосинхронізуючий генератор, вхідний шлейф.
- Роздільна здатність перетворення: 24 біт / 2,8824 МГц або 3,072 МГц
- Пропускна спроможність: DC до 150 кГц (-3 дБ)
- Збалансований XLR: низький рівень 2 В RMS, середній рівень 5 В RMS або високий рівень 10 В RMS.
- Несиметричний RCA/BNC: низький рівень 1 В RMS, середній рівень 2,5 В RMS або високий рівень 5 В RMS.
- Співвідношення сигнал/шум: > 121 дБ
- Загальні гармонічні спотворення + шум: < 0,003%, повна шкала, смуга пропускання 22 кГц
- Джерело живлення: Можливість вибору 100, 115 або 230 В змінного струму, від 50 Гц до 60 Гц
- Потужність: Режим очікування: < 0,5 Вт, Нормальна робота: макс. 120 Вт.
- Температура: від +5°C до +35°C
- Вологість: від 5% до 85% (без конденсації)
- Нетто: 440 x 440 x 133 мм (Ш x Г x В), перетворювач 20 кг, блок живлення 23 кг.
- Колір: Сріблястий/Silver
- Країна (головний офіс): Швейцарія
