Сабвуфер часто встановлюють далеко від підсилювача або AV-ресивера: біля стіни, у кутку кімнати чи поруч із фронтальною акустикою. Через це кабель до нього може бути значно довшим за звичайний міжблочний кабель між компонентами Hi-Fi системи. Він проходить уздовж плінтусів, перетинається із силовими проводами та може опинитися поблизу джерел електромагнітних перешкод.
За таких умов до сабвуферного кабелю виникають цілком практичні вимоги: він має відповідати потрібній довжині, надійно передавати низькорівневий сигнал і бути достатньо захищеним від перешкод. Але наскільки складною повинна бути його конструкція і коли перехід на старшу серію QED справді має практичний сенс?
Головне завдання сабвуферного кабелю полягає в тому, щоб надійно передати низькорівневий аналоговий сигнал від джерела до активного сабвуфера та зменшити ризик впливу електричних перешкод. Тому вибір варто починати не з ціни або класу кабелю, а зі схеми підключення, необхідної довжини та умов прокладання.
Саме з цієї точки зору розглянемо QED Connect, Performance і Reference та з'ясуємо, коли складніша конструкція має практичний сенс.
1. Навіщо сабвуферу окремий кабель
Більшість сучасних домашніх сабвуферів є активними: всередині корпусу вже встановлений власний підсилювач потужності. Тому від AV-ресивера, процесора або стереопідсилювача до сабвуфера зазвичай передається не потужність для безпосереднього живлення динаміка, а низькорівневий аналоговий сигнал.
Далі цей сигнал обробляється електронікою сабвуфера і надходить на його внутрішній підсилювач.
Отже, «сабвуферний кабель» не є окремим форматом кабелю, який якимось особливим способом передає низькі частоти. У типовому RCA-підключенні це аналоговий міжблочний кабель, але виробники можуть оптимізувати його конструкцію саме для характерних умов роботи із сабвуфером, насамперед довгих трас і захисту низькорівневого сигналу від перешкод.
Тому практична відмінність сабвуферного кабелю часто полягає не в самому принципі передачі сигналу, а в умовах його використання: сабвуфер може знаходитися за кілька метрів від джерела, тоді як інші компоненти системи зазвичай розташовані поруч.
2. LFE, Line In та RCA: у чому різниця
На задній панелі сабвуфера можна побачити позначення LFE, Line In, L/R, Mono. Ці позначення описують різні елементи підключення: LFE позначає призначення сигналу, Line In позначає тип входу, а RCA є типом роз'єма та небалансного з'єднання.
LFE (Low-Frequency Effects, канал низькочастотних ефектів) є окремим каналом у багатоканальній звуковій доріжці, відомий як «.1» у конфігураціях 5.1, 7.1 тощо.
У багатоканальній системі AV-ресивер також виконує bass management (керування басом): відповідно до налаштувань він може спрямовувати до сабвуфера не лише LFE-канал, а й низькочастотну складову інших каналів.
Сам напис LFE біля RCA-входу не означає, що між ресивером і сабвуфером передається цифровий сигнал. Типове з'єднання Subwoofer/LFE Out → LFE In є аналоговим.
Line In є лінійним аналоговим входом. Сабвуфер може мати один такий вхід або стереопару Left/Right.
RCA є типом роз'єма, який у побутовому аудіо зазвичай використовується для небалансного лінійного з'єднання.
Окремо існує високорівневе підключення, коли сабвуфер отримує сигнал із виходів підсилювача на акустику. Це інший електричний інтерфейс, і звичайний сабвуферний RCA-кабель для нього не використовується.
Тому перед вибором кабелю насамперед потрібно з'ясувати, який вихід має джерело сигналу і який вхід передбачений виробником сабвуфера.
3. Один RCA чи два: як правильно підключити сабвуфер
Найпростіший сценарій передбачає AV-ресивер із виходом Subwoofer Out/LFE Out та активний сабвуфер із входом LFE In. У такому випадку зазвичай достатньо одного RCA-кабелю:
AV-ресивер → Subwoofer/LFE Out → RCA-кабель → LFE In сабвуфера.
Схожий принцип використовується зі стереопідсилювачем, якщо він має спеціальний монофонічний Sub Out.
Уважніше потрібно діяти, якщо сабвуфер має два лінійні входи Left/Right. У деяких моделях один із них позначений як LFE/Mono, тоді виробник прямо передбачив підключення одного RCA. Якщо такого позначення немає, правильну схему потрібно перевірити в інструкції конкретної моделі.
Саме тому Y-адаптер не варто встановлювати автоматично лише через наявність двох RCA-входів. У певних схемах він може бути передбачений виробником, в інших він не потрібний.
Якщо в системі використовуються два сабвуфери, схему підключення потрібно визначати за можливостями конкретного AV-ресивера, процесора або підсилювача. Наявність двох сабвуферів сама по собі не означає, що сигнал потрібно просто розділити Y-адаптером.
4. Звідки береться гул і чому дорогий кабель не завжди допомагає
Однією з найпоширеніших проблем сабвуферного підключення є низькочастотний гул. Його легко одразу списати на кабель, хоча причини можуть бути різними.
Насамперед потрібно розрізняти наведення на сигнальний кабель і петлю заземлення.
Наведення на сигнальний кабель
Довгий низькорівневий аналоговий тракт може проходити поблизу мережевих кабелів, блоків живлення, трансформаторів та інших джерел електромагнітних перешкод.
У такій ситуації значення мають конструкція екрана, геометрія провідників, якість контактів і сам маршрут прокладання. Правильно реалізоване екранування може зменшити сприйнятливість сигнального тракту до зовнішніх електричних та електромагнітних перешкод.
Петля заземлення
Іншою можливою причиною є ground loop (петля заземлення): небажаний замкнений шлях для струму між компонентами системи, пов'язаний із їхнім заземленням та електричними з'єднаннями.
Це вже проблема всієї системи, а не тільки кабелю.
Тому навіть складніше екранування не гарантує усунення такого гулу. Потрібно шукати його джерело: схему живлення компонентів, інші підключені пристрої, телевізійну або кабельну мережу та інші можливі шляхи виникнення петлі.
Отже, якщо сабвуфер гуде, заміна кабелю без встановлення причини проблеми не є найкращою точкою для початку діагностики.
5. Чому для сабвуфера важлива довжина кабелю
Для компонентів, установлених в одній Hi-Fi стійці, міжблочний кабель часто має довжину близько метра. Положення сабвуфера визначається насамперед акустикою приміщення, тому кабельна траса може становити 3, 5, 10 метрів або більше.
Зі збільшенням довжини пропорційно зростають сумарні опір і ємність кабелю, а довша траса потенційно більше контактує із середовищем, у якому можуть бути джерела перешкод.
- електричні параметри кабелю;
- конструкцію та якість реалізації екранування;
- механічну гнучкість;
- надійність RCA-роз'ємів;
- маршрут прокладання.
За можливості довгу аналогову сигнальну лінію не варто прокладати паралельно мережевому кабелю на значній відстані. Якщо перетину не уникнути, практичним правилом є перетин під кутом, близьким до 90°.
Тобто зі збільшенням довжини важливішим стає не абстрактний «клас» кабелю, а те, наскільки його конструкція та прокладання відповідають конкретним умовам.
6. Чи впливає ємність кабелю на бас
Ємність є реальним електричним параметром аналогового кабелю, але його легко перетворити на маркетингову цифру без практичного контексту.
Ємність кабелю разом із вихідним опором джерела утворює RC-ланцюг. У спрощеній моделі частоту його верхнього зрізу можна оцінити за формулою:
f = 1 / (2πRC),
де R означає вихідний опір джерела, а C означає сумарну ємність кабелю.
Розглянемо показовий приклад. Якщо кабель має ємність 124 пФ/м і довжину 10 метрів, його сумарна ємність становитиме приблизно 1240 пФ. За вихідного опору джерела 1 кОм розрахункова частота зрізу такого RC-ланцюга становитиме приблизно 128 кГц.
Ця частота лежить далеко за межами робочого діапазону сабвуфера.
Реальний вихідний каскад джерела, вхід сабвуфера та сам кабель не зводяться до однієї ідеальної RC-моделі. Проте розрахунок добре показує масштаб явища: у такому типовому за масштабом прикладі різниця в ємності кабелю сама по собі не дає підстав очікувати помітної зміни амплітуди сигналу саме в робочому діапазоні сабвуфера. Тим більше не варто безпосередньо перетворювати меншу ємність на обіцянку «глибшого» чи «швидшого» баса.
Тому один електричний параметр не варто використовувати як універсальний рейтинг сабвуферних кабелів.

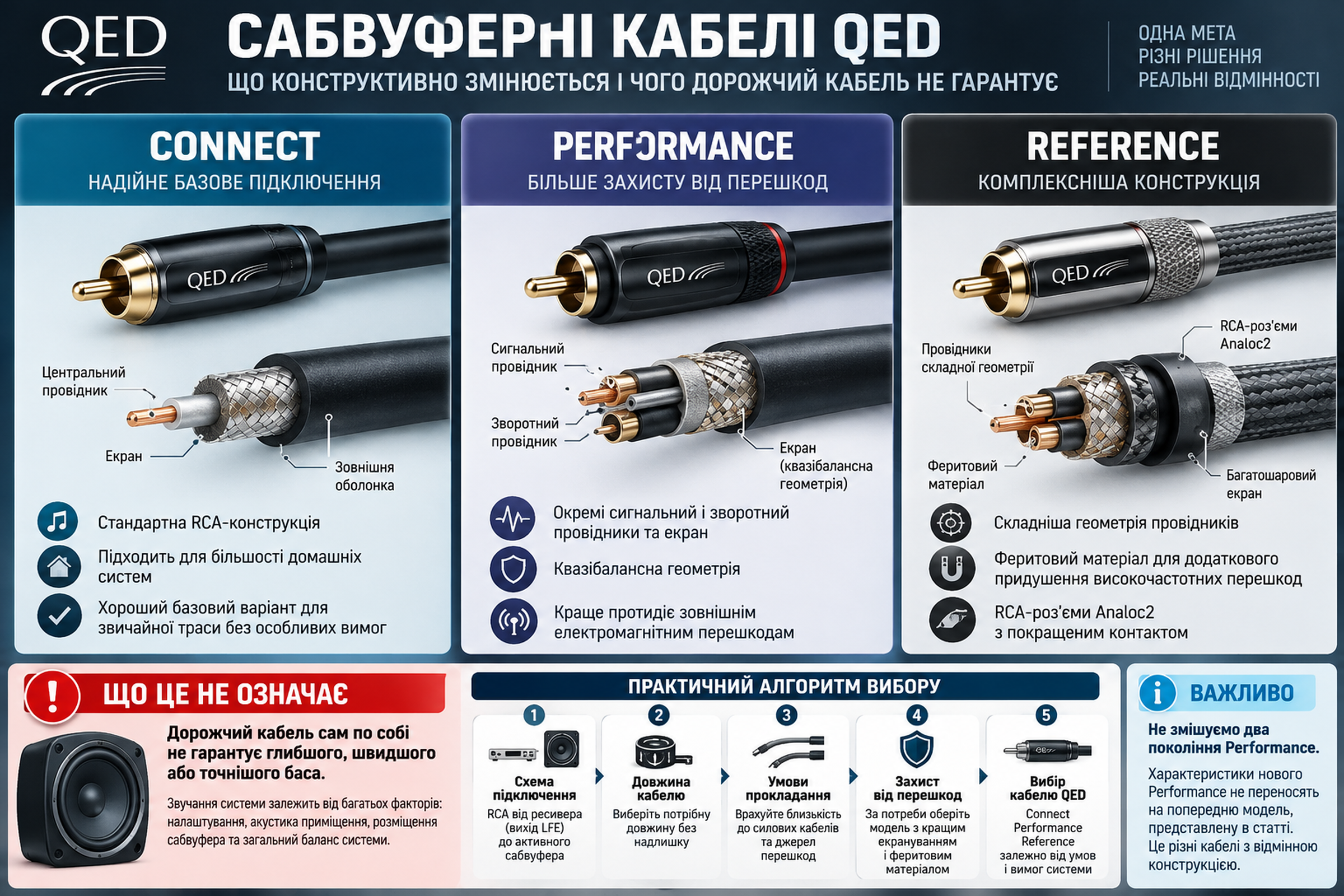

7. QED Connect, Performance та Reference: що реально змінюється
Моделі QED використовують той самий принцип аналогового RCA-підключення, але відрізняються конструкцією провідників, способами боротьби з перешкодами, матеріалами та роз'ємами. Тому порівнювати їх корисніше не за принципом «від молодшої до старшої», а за тим, які саме конструктивні рішення застосовані в кожній моделі.
QED Connect Subwoofer
QED Connect Subwoofer є базовим готовим рішенням для стандартного RCA-підключення активного сабвуфера.
Його природним сценарієм є стандартне домашнє підключення, де потрібна відповідна довжина кабелю, а траса не створює особливих вимог щодо прокладання або захисту від перешкод.
При цьому «базовий» не означає «непридатний для якісної системи». Якщо кабель забезпечує стабільне з'єднання без шуму та інших проблем, сам факт існування старших серій не робить апгрейд обов'язковим.
QED Performance Subwoofer
У попередньому поколінні QED Performance Subwoofer, яке ми розглядаємо в контексті асортименту HiFiSalon, QED відокремлює сигнальний і зворотний провідники від екрана та описує таку геометрію як квазібалансну.
Квазібалансна геометрія не робить RCA-з'єднання балансним: джерело й приймач залишаються небалансними. Йдеться саме про внутрішню організацію кабелю.
Метою такої конструкції в цьому застосуванні є додаткова увага до захисту низькорівневого сигналу від зовнішніх перешкод.
QED Reference Subwoofer 40
У QED Reference Subwoofer 40 QED поєднує власну геометрію провідників, феритовий матеріал у конструкції кабелю та RCA-роз'єми Analoc2.
Феритові матеріали можуть використовуватися для придушення високочастотних електромагнітних перешкод. Сам принцип застосування феритів не є винаходом QED, але тут він є частиною конкретної конструкції кабелю.
Analoc2 є фірмовою конструкцією RCA-роз'єма QED, у якій виробник приділяє увагу геометрії контакту та зменшенню металевої маси в сигнальному шляху.
Reference справді має складнішу конструктивну реалізацію, але сама складність конструкції не дозволяє наперед гарантувати чутне покращення баса в конкретній системі.
Характерний підхід QED полягає в комбінуванні геометрії провідників, різних способів екранування, феритових матеріалів і конструкції роз'ємів для контролю параметрів лінії та перешкод. При цьому самі ці принципи не є унікальними для QED. Відмінною є конкретна реалізація та їх поєднання в моделях виробника. Практична цінність такої конструкції залежить від умов конкретного підключення.
8. Два покоління Performance: чому характеристики не можна змішувати
У Performance є важливий нюанс: QED оновила цю модель, і новіше покоління Performance Subwoofer конструктивно відрізняється від попереднього, представленого в асортименті HiFiSalon.
У новішій версії виробник використовує іншу геометрію провідників, феритовий матеріал та наводить інші електричні характеристики. Тому специфікацію нового Performance із сайту QED не можна автоматично переносити на попередню модель лише через однакову назву серії.
Показовим прикладом є ємність. Для нового Performance QED вказує 66 пФ/м, тоді як для Reference Subwoofer 40 це значення становить 124 пФ/м. Як ми вже побачили вище, менша ємність сама по собі не означає кращого баса. Тут ці цифри важливі з іншої причини: вони показують, що місце моделі в ієрархії виробника не можна визначати за одним електричним параметром.
Reference не зобов'язаний мати менше числове значення кожної характеристики, а Performance не стає «кращим за Reference» лише через нижчу ємність. Кабелі відрізняються сукупністю конструктивних рішень.
Це також пояснює, чому при виборі QED важливо дивитися не лише на назву серії, а й на конкретну модель та покоління кабелю.
9. Performance Mini та нестандартне прокладання
Не всі моделі сабвуферних кабелів QED потрібно розташовувати на одній шкалі «від молодшої до старшої». QED Performance Mini Subwoofer вирішує насамперед монтажне завдання: його варто розглядати там, де важливі компактність і зручність прокладання, зокрема у вузьких кабельних каналах, за плінтусом, усередині меблів або при прихованому монтажі.
Тому Mini неправильно трактувати просто як «менший Performance» і тим більше автоматично оцінювати вище чи нижче іншої моделі за якістю звучання.
Його головною перевагою є відповідність конкретному монтажному завданню.
Для нестандартної довжини QED Reference Subwoofer 40 у бухті також може бути практичнішим за готовий заводський відрізок за умови правильного монтажу сумісних роз'ємів.
10. Коли складніша конструкція кабелю справді має сенс
Після визначення схеми підключення головними практичними факторами стають довжина кабелю та умови його прокладання.
Для короткої або помірної траси без очевидних джерел перешкод немає технічної причини автоматично починати вибір зі старшої серії. Якщо ж кабель має пройти значну відстань, прокладається поблизу іншого обладнання або в складних умовах, більша увага до конструкції провідників, екранування та роз'ємів стає логічнішою.
Тому Connect, Performance і Reference варто сприймати не просто як три цінові сходинки, а як різні рівні конструктивної реалізації. Перехід до складнішої моделі має найбільше сенсу тоді, коли її конструктивні особливості відповідають реальним умовам системи.
При цьому вартість сабвуфера сама по собі не визначає необхідний клас кабелю. Дорогий сабвуфер не потребує Reference лише через свою ціну.
Корисніше поставити інше запитання:
яку конкретну вимогу моєї системи вирішує складніша конструкція кабелю?
Якщо чіткої відповіді немає, немає й технічних підстав пояснювати апгрейд абстрактною обіцянкою «кращого баса».
Порівняти доступні моделі та варіанти довжини можна в категорії сабвуферних кабелів HiFiSalon.
11. П'ять помилок при підключенні сабвуфера
1. Купувати Y-адаптер тільки тому, що сабвуфер має два входи
Спочатку потрібно перевірити інструкцію. Якщо один вхід передбачений виробником як LFE/Mono, одного RCA може бути достатньо.
2. Прокладати довгий RCA паралельно мережевому кабелю
Тривале паралельне прокладання сигнальної та силової ліній може збільшувати ризик наведень. Іноді правильний маршрут кабелю корисніший за заміну його на дорожчу модель.
3. Намагатися усунути петлю заземлення лише заміною кабелю
Якщо гул спричинений ground loop, потрібно знайти джерело петлі. Складніше екранування не гарантує її усунення.
4. Вважати, що для LFE потрібен окремий електричний формат кабелю
LFE є каналом низькочастотних ефектів, а не тип роз'єма. У типовому підключенні AV-ресивера до активного сабвуфера відповідний аналоговий сигнал передається через RCA-з'єднання.
5. Вибирати Reference лише тому, що сабвуфер дорогий
Ціна сабвуфера не визначає необхідний рівень кабелю. Важливіші схема підключення, довжина та маршрут траси, умови прокладання й реальна потреба в додатковому захисті від перешкод.
12. Висновок: спочатку схема підключення, потім кабель
Вибір сабвуферного кабелю варто починати не з порівняння цін QED Connect, Performance і Reference.
Спочатку потрібно визначити схему підключення: LFE/Sub Out, лінійний вихід або інший передбачений виробником варіант. Потім потрібно визначити необхідну довжину, маршрут прокладання та потенційні джерела перешкод. І лише після цього оцінювати, яка конструкція кабелю відповідає цим умовам.
Різниця між серіями QED реальна: змінюються геометрія провідників, способи захисту від перешкод, матеріали та роз'єми. Але ці конструктивні відмінності не варто автоматично перетворювати на обіцянку глибшого, швидшого чи точнішого баса.
Практичний алгоритм вибору простий:
схема підключення → довжина → умови прокладання → необхідний рівень захисту → конкретний кабель.
Якщо потрібно підібрати сабвуферний кабель під конкретний AV-ресивер, стереопідсилювач і сабвуфер, менеджери HiFiSalon допоможуть перевірити сумісність, визначити правильну схему підключення та оптимальну довжину. Відповідну техніку також можна послухати в шоурумі HiFiSalon і оцінити роботу системи в реальних умовах.
