1. Чому акустичні кабелі QED варто розглядати як одну систему
У каталозі QED легко побачити звичайну цінову ієрархію. Original і XT25 розташовані ближче до початкового рівня, вище знаходяться XT40i, Golden Anniversary XT і XT400, далі Genesis Silver Spiral, а вершину актуальної лінійки займає Supremus Zr. Звідси напрошується простий висновок: що дорожчий кабель, то він кращий.
Але така логіка погано пояснює, чим саме відрізняються акустичні кабелі QED.
Компанія протягом десятиліть розвиває одну інженерну концепцію. Вона стосується не лише матеріалу провідника або його перерізу. QED працює з геометрією провідників, опором, індуктивністю, ємністю, властивостями діелектрика та якістю контактного з'єднання. На різних рівнях лінійки ці принципи реалізуються з різним ступенем складності.

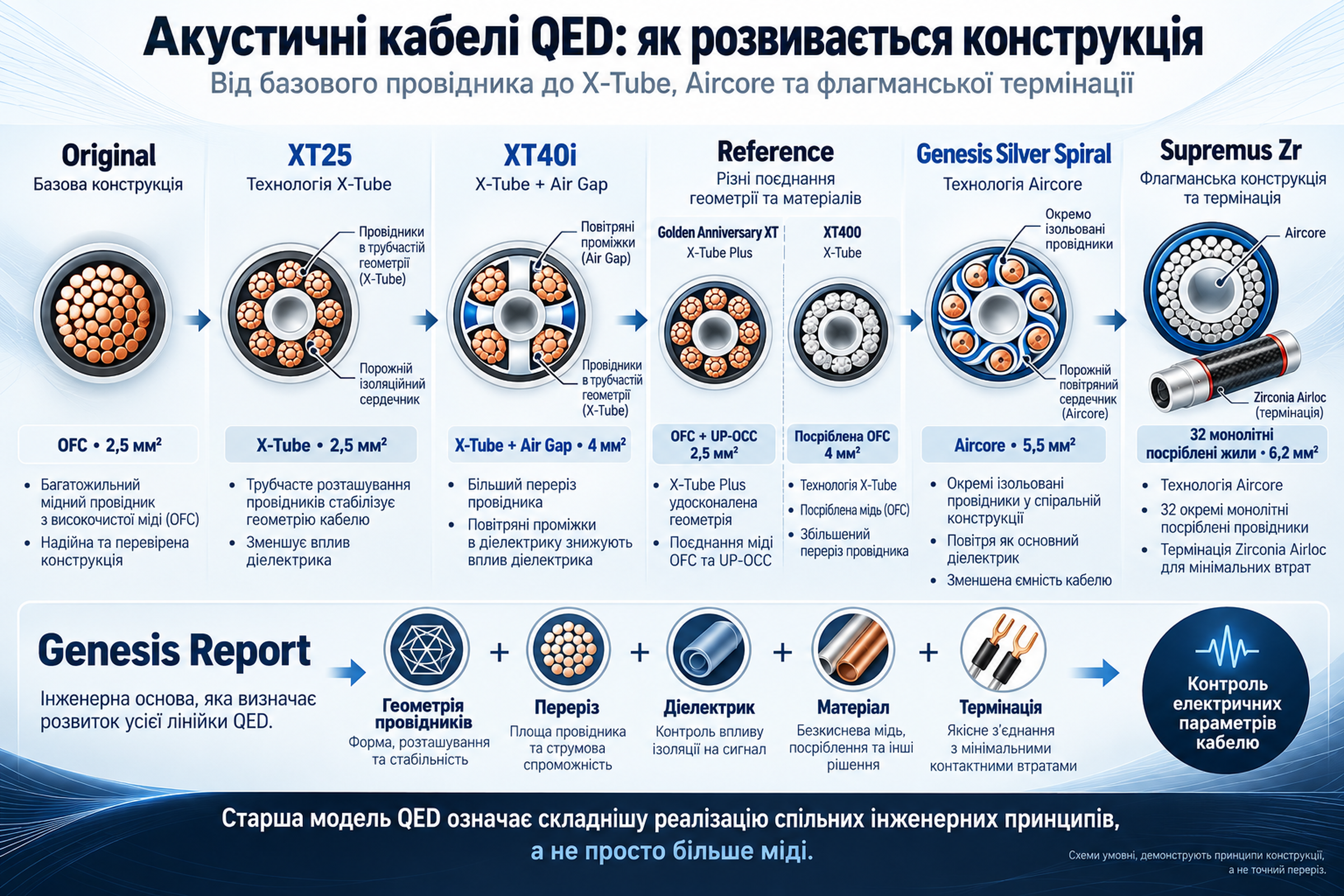

Тому Original, XT25, XT40i, Golden Anniversary XT, XT400, Genesis Silver Spiral і Supremus Zr правильніше розглядати не як сім незалежних кабелів, а як різні способи реалізації спільної інженерної школи QED.
Це особливо важливо під час вибору кабелю для реальної Hi-Fi системи. Перехід на старшу модель не повинен починатися з питання «скільки коштує моя система?». Спочатку варто зрозуміти, що конструктивно змінюється в самому кабелі, яке завдання вирішує ця зміна і чи має вона практичне значення за конкретної довжини траси, параметрів акустики та підсилювача.
Саме тому далі ми рухатимемося не просто від дешевшого QED до дорожчого. Спочатку розберемо інженерні принципи, на яких побудована лінійка, а потім подивимося, як вони реалізуються від Original до Supremus Zr.
2. Genesis Report: звідки взялася інженерна логіка QED
Важлива частина сучасної філософії QED сформувалася у 1990-х роках під час дослідницької роботи, результати якої компанія опублікувала під назвою Genesis Report.
Його значення для сьогоднішньої лінійки QED полягає не в самому віці документа. Важливіше те, що виробник спробував системно відповісти на запитання: якими електричними властивостями повинен володіти акустичний кабель, щоб якомога менше впливати на взаємодію підсилювача й акустичної системи?
У центрі дослідження опинилися кілька параметрів.
Опір визначає, наскільки сам кабель додає електричний опір між підсилювачем та акустикою. Він залежить, зокрема, від матеріалу, перерізу та довжини провідника.
Індуктивність описує здатність провідника створювати магнітне поле при проходженні змінного струму. На неї суттєво впливає взаємне розташування провідників, тому геометрія кабелю стає не менш важливою, ніж кількість міді.
Ємність виникає між провідниками, розділеними ізоляційним матеріалом. Тут значення мають відстань між ними, площа взаємодії та властивості діелектрика.
Діелектрик є ізоляційним матеріалом навколо провідника. Його завдання не обмежується захистом від короткого замикання. Властивості діелектрика також впливають на електричні параметри кабелю.
Саме звідси стає зрозуміло, чому QED не зводить розвиток акустичного кабелю до формули «більше міді означає краще». Збільшення перерізу може зменшити опір, але воно не вирішує автоматично питання індуктивності, ємності, геометрії або втрат у діелектрику.
Genesis Report став основою для подальшого розвитку фірмових конструкцій QED. Згодом з'явилися X-Tube, Aircore та інші рішення, але їх об'єднує спільна логіка: конструкція кабелю повинна контролювати сукупність його електричних параметрів, а не лише одну характеристику.
Це також пояснює важливу особливість модельного ряду QED. Частина принципів, які у складнішій формі реалізовані в Genesis або Supremus, з'являється і в доступніших моделях. Відрізняються матеріали, переріз, геометрія, діелектрик та складність конструкції, але базова інженерна логіка зберігається.
Тому Genesis Report для цієї статті потрібен не як історична довідка. Це своєрідний ключ до розуміння всієї сучасної лінійки акустичних кабелів QED.
3. Що змінюють X-Tube, Air Gap і Aircore
Якщо дивитися лише на зовнішній вигляд кабелю, різниця між рівнями QED може здаватися переважно питанням товщини. Усередині конструкції відбуваються значно цікавіші зміни.
Одна з ключових технологій QED має назву X-Tube. У X-Tube провідники формують трубчасту структуру навколо порожнього ізолювального сердечника. Така геометрія допомагає вирівнювати щільність струму та контролювати індуктивність кабелю.
Причина такого підходу пов'язана, зокрема, зі скін-ефектом (skin effect). Так називають явище, за якого зі зростанням частоти змінний струм дедалі більше концентрується ближче до поверхні провідника. У межах звукового діапазону його практичне значення не варто перебільшувати, але геометрія провідника все одно залишається одним із параметрів, які QED враховує під час проєктування.
Наступний елемент конструкції, Air Gap, стосується вже діелектрика. Ідея полягає у збільшенні частки повітря в ізоляційному середовищі навколо провідників. Повітря має дуже низьку діелектричну проникність, тому така конструкція дозволяє зменшувати вплив самого ізоляційного матеріалу та контролювати ємність кабелю.
На старшому рівні з'являється Aircore. Тут повітряний простір стає вже частиною геометрії провідника. Окремі ізольовані провідники розташовуються навколо порожнього центрального сердечника. Така архітектура використовується, зокрема, у Genesis Silver Spiral і розвивається у флагманському Supremus Zr.
Важливо не сприймати X-Tube, Air Gap та Aircore як три маркетингові назви, які просто додаються одна до одної зі зростанням ціни.
Вони демонструють різні способи роботи з тією самою фундаментальною проблемою: як побудувати провідник потрібного перерізу, одночасно контролюючи опір, індуктивність, ємність, поведінку струму та властивості діелектрика.
Саме тому наступний крок від Original до XT25 уже цікавий. Тут змінюється не просто кількість матеріалу. Ми вперше бачимо, як технологічна концепція QED безпосередньо змінює внутрішню геометрію доступного акустичного кабелю.
4. Original і XT25: де починається сучасна лінійка QED
QED Original добре показує, що базовий акустичний кабель не обов'язково повинен бути складним. Це конструкція з провідниками з безкисневої міді OFC (Oxygen-Free Copper), тобто міді з дуже низьким вмістом кисню, перерізом 2,5 мм².
Original важливий для розуміння всієї лінійки саме своєю простотою. Він дає необхідний переріз без переходу до складної геометрії старших QED. Для системи, де потрібен якісний і раціональний акустичний кабель без витрат на складніші конструктивні рішення, це логічна відправна точка.
QED XT25 має такий самий номінальний переріз 2,5 мм², але принцип побудови вже інший. Тут застосовується X-Tube, тобто QED починає працювати не тільки з кількістю міді, а й з розташуванням провідників.
Саме це порівняння добре руйнує одну з найпоширеніших помилок під час вибору кабелю. Якщо дивитися лише на переріз, Original і XT25 можуть здатися майже рівнозначними. Але 2,5 мм² не описують конструкцію кабелю повністю.
Перехід від Original до XT25 означає насамперед перехід до іншої геометрії. Тому доплата тут виникає не просто за «кабель вищого класу», а за конкретне конструктивне рішення.
Це не означає, що XT25 автоматично потрібен у кожній системі. Якщо система початкового рівня, траса коротка, а бюджет краще спрямувати на акустику, підсилювач або правильне розміщення колон, Original може бути цілком раціональним рішенням.
Але саме з XT25 стає особливо помітно, як дослідницькі принципи QED починають впливати на конструкцію доступного акустичного кабелю.
5. XT40i: коли більший переріз уже має практичне значення
QED XT40i має переріз 4 мм². Але знову було б помилкою пояснювати перехід від XT25 до XT40i лише кількістю міді.
XT40i поєднує X-Tube з конструкцією Air Gap, тобто одночасно змінюються і геометрія провідника, і діелектричне середовище.
Збільшення перерізу насамперед допомагає зменшувати опір кабелю. Це стає особливо актуальним зі збільшенням довжини траси, оскільки загальний опір провідника зростає разом із його довжиною.
Тому ситуація, в якій XT25 достатньо для короткого підключення, не обов'язково буде такою самою при значно довшій трасі. Водночас із цього не випливає, що для будь-яких п'яти або десяти метрів автоматично потрібна конкретна модель.
- довжину кабелю до кожної акустичної системи
- опір самого кабелю
- характеристики навантаження
- можливості підсилювача
- рівень інших компонентів системи
- спосіб прокладання та необхідну гнучкість кабелю
Саме тому XT40i правильніше розглядати як наступний конструктивний рівень, а не універсальну заміну XT25.
У системі, де більший переріз і складніша робота з діелектриком мають практичне значення, XT40i виглядає логічним переходом. Але коротка траса у відносно простій системі сама по собі не створює необхідності переходити на нього.
6. Golden Anniversary XT і XT400: два шляхи всередині Reference
Golden Anniversary XT був створений до 50-річчя QED і використовує конструкцію X-Tube Plus. Вона розвиває принципи X-Tube, поєднуючи їх із рішеннями, які наближають геометрію до старших Aircore-конструкцій.
Ще одна важлива відмінність полягає в матеріалі провідників. Тут QED поєднує дев'ять груп OFC з однією групою UP-OCC (Ultra-Pure Ohno Continuous Cast Copper), надчистої міді, виготовленої методом безперервного лиття Оно. Такий метод дозволяє отримувати провідник із дуже довгою кристалічною структурою та мінімізувати кількість меж між кристалами.
QED XT400 використовує інший рецепт. У ньому QED застосовує X-Tube та посріблені провідники з високочистої OFC.
Саме тому Golden Anniversary XT і XT400 не варто подавати як два сусідні щаблі, де один обов'язково є «кращою версією» іншого.
Вони демонструють два різні способи розвитку Reference-рівня. В одному випадку акцент зроблено на розвитку геометрії X-Tube та використанні UP-OCC, в іншому на X-Tube у поєднанні з посрібленими мідними провідниками.
Для покупця це важливіше за просте порівняння ціни. Починаючи з цього рівня, питання вже звучить не лише «скільки міді я отримую?», а яким способом QED реалізує потрібні електричні характеристики кабелю.
7. Genesis Silver Spiral: де конструкція QED змінюється принципово
QED Genesis Silver Spiral є важливою межею в лінійці QED, тому що тут змінюється сама архітектура провідника.
Замість X-Tube використовується Aircore. Окремо ізольовані посріблені провідники з високочистої OFC формують складну спіральну структуру навколо повітряного сердечника.
Загальний переріз Genesis Silver Spiral становить 5,5 мм². Але знову головна відмінність не зводиться до цифри.
В Aircore кілька окремо ізольованих провідників об'єднуються навколо порожнього центрального сердечника. Це дозволяє отримати великий сумарний переріз, одночасно керуючи геометрією провідників та індуктивністю кабелю.
Посріблення також не варто описувати спрощеною формулою «срібло звучить краще». Срібло має дещо вищу електропровідність, ніж мідь, а в Genesis воно використовується як частина конкретної конструкції провідника. Оцінювати кабель потрібно як систему, а не за одним матеріалом.
Тому Genesis Silver Spiral не є просто товстішим і дорожчим XT400.
Це перехід до іншої архітектури, в якій принципи, що лежать в основі X-Tube, реалізуються значно складнішим способом.
І саме на цьому рівні особливо важливо співвідносити кабель із системою. Genesis має сенс тоді, коли акустика, підсилення, джерело, розміщення та сама якість системи вже дозволяють розглядати кабельну тракту як один із елементів тонкого налаштування, а не як спосіб компенсувати фундаментальні проблеми.
8. Supremus Zr: що ще можна змінити над Genesis
QED Supremus Zr знаходиться на вершині актуальної акустичної лінійки.
Його легко описати одним словом «флагман», але це майже нічого не пояснює.
Supremus Zr продовжує принцип Aircore, проте збільшує сумарний переріз провідника до 6,2 мм². У конструкції використовується 32 окремі solid-core провідники, тобто монолітні струмопровідні жили, з посрібленої високочистої OFC.
У Supremus Zr QED також застосовує кріогенну обробку провідників. Виробник розглядає її як один з елементів флагманської конструкції кабелю.
Але ще цікавіше те, що у флагмані особлива увага приділяється не лише самому кабелю, а й його закінченню.
Для Supremus Zr використовується система Zirconia Airloc з родієвими контактними поверхнями та корпусами із цирконієвої кераміки. Тобто флагманська конструкція охоплює весь шлях до точки фізичного контакту з клемами підсилювача й акустики.
Саме тому Supremus Zr правильніше розглядати як максимально повну реалізацію інженерної концепції QED, а не як Genesis із дорожчими матеріалами.
Проте це зовсім не означає, що Supremus Zr є універсально правильним вибором.
У системі, де значно більший ефект дасть заміна акустики, підсилювача, робота з кімнатою або навіть правильніше встановлення колон, використання флагманського кабелю може бути економічно та системно невиправданим.
Supremus Zr логічний тоді, коли сама система вже знаходиться на рівні, де кабель перестає бути другорядним компромісом, а витрати на складну кабельну конструкцію співмірні з якістю всього тракту.
9. Airloc: чому конектор є частиною кабелю
Акустичний кабель не закінчується останнім сантиметром міді. Він закінчується електричним контактом.
Саме тому QED приділяє багато уваги технології Airloc.
При звичайному затисканні оголеного багатожильного кабелю окремі жили можуть контактувати між собою та з клемою нерівномірно. Відкрита мідь також контактує з повітрям і з часом може окиснюватися.
Airloc використовує високий тиск для створення з'єднання методом холодного зварювання (cold weld). Провідники та контакт стискаються таким чином, щоб сформувати стабільну контактну зону з низьким опором і мінімізувати доступ повітря до місця з'єднання.
Це важливий нюанс. Банановий штекер сам по собі не робить кабель кращим. Погано виконана термінація може бути слабшим місцем незалежно від вартості конектора.
Тому в логіці QED термінація є продовженням конструкції кабелю.
На старших рівнях ця концепція розвивається далі, а в Supremus Zr доходить до Zirconia Airloc.
Практичний висновок простий: порівнюючи готовий термінований QED із кабелем із бухти, потрібно дивитися не лише на модель самого провідника, а й на якість та спосіб його закінчення.
10. Готовий Pre-Term чи кабель із бухти
У каталозі QED одна й та сама базова модель може зустрічатися як кабель із бухти та як готова версія Pre-Term (pre-terminated), тобто вже термінований виробником кабель.
XT25 Pre-Term не є окремим вищим класом XT25. В основі залишається XT25, але покупець отримує готову пару визначеної довжини із заводськи встановленими конекторами.
Перевага такого рішення полягає не тільки у зручності. Заводська термінація дозволяє контролювати спосіб встановлення конекторів та отримати готовий комплект без необхідності виконувати цю операцію самостійно.
Кабель із бухти має іншу перевагу. Його можна відрізати точно під потрібну трасу, що особливо важливо під час нестандартного розташування системи або прихованого прокладання.
Тому вибір між ними не означає: Pre-Term = кращий кабель.
Правильніше: Pre-Term = готове контрольоване рішення; кабель із бухти = більша свобода щодо довжини та монтажу.
При цьому немає сенсу купувати значно більшу довжину «про запас». Зайві метри збільшують і вартість, і сумарний опір траси.
11. Що означає Bi-Wire у лінійці QED
Ще одна потенційно заплутана частина каталогу QED пов'язана з моделями Bi-Wire.
Bi-Wiring означає використання окремих пар провідників від підсилювача до розділених високочастотної та низькочастотної секцій клем акустичної системи, якщо сама акустика передбачає таке підключення.
XT25 Bi-Wire використовує чотири групи провідників і геометрію X-Quad. Це конструкція для іншого сценарію підключення, а не наступний рівень після XT25.
Так само наявність чотирьох клем на акустичній системі не означає, що власник зобов'язаний використовувати Bi-Wire. При стандартному підключенні секції клем з'єднуються перемичками.
Тому вибирати Bi-Wire потрібно не за логікою «чотири жили краще за дві», а виходячи з архітектури конкретної системи та бажаного способу підключення.
12. Чому довжина кабелю може змінити вибір моделі
Порівнювати акустичні кабелі без урахування довжини траси неправильно.
Опір провідника залежить від його довжини. Тому два метри кабелю та десять метрів того самого кабелю створюють різні умови між підсилювачем та акустикою.
Саме тут переріз набуває дуже практичного значення. За інших рівних умов більший переріз дозволяє зменшити опір провідника.
Але це не означає, що існує універсальна таблиця QED, за якою кожній довжині відповідає одна конкретна модель. На вибір впливають також електричні характеристики акустики, підсилювач і сама конструкція кабелю.
Є ще один практичний момент: для стереосистеми бажано заздалегідь продумати розташування компонентів, щоб не створювати без необхідності дуже довгі траси.
Тому перед вибором Original, XT25, XT40i або старшої моделі корисно спочатку відповісти на прості питання:
- де стоятиме підсилювач
- де стоятимуть ліва і права акустичні системи
- якою буде фактична довжина кожної траси
- чи потрібне приховане прокладання
- наскільки гнучким повинен бути кабель
- чи потрібна заводська термінація
Іноді ці практичні параметри впливають на правильний вибір сильніше, ніж різниця між двома сусідніми серіями.
Загальні принципи комутації та призначення різних з'єднань докладніше розглянуті в матеріалі «Як підключити компоненти Hi-Fi системи».
13. Який рівень QED відповідає рівню системи
Прив'язувати вартість акустичного кабелю до фіксованого відсотка від ціни системи не варто. Формула на кшталт «кабель повинен коштувати 10% від системи» не враховує ні довжину траси, ні конструкцію кабелю, ні конкретні компоненти.
Практичніше розглядати лінійку QED за сценаріями.
Original підходить як раціональна відправна точка, коли потрібен якісний мідний акустичний кабель необхідного перерізу без переходу до складніших фірмових конструкцій.
XT25 додає X-Tube і стає логічним варіантом, якщо потрібен доступний кабель уже з характерною для сучасного QED роботою над геометрією провідника.
XT40i має сенс, коли потрібен більший переріз і система виправдовує перехід до складнішої конструкції з Air Gap.
Golden Anniversary XT і XT400 відкривають Reference-рівень, де QED уже використовує різні комбінації складнішої геометрії та матеріалів. Тут вибір між моделями потрібно робити за конструкцією та конкретним сценарієм, а не лише за місцем у прайс-листі.
Genesis Silver Spiral переходить до Aircore і є вже іншим рівнем складності самого провідника. Його логічно розглядати для систем, у яких основні компоненти, акустика та налаштування вже не є очевидним обмеженням.
Supremus Zr знаходиться на референсному рівні. Він має сенс у системах, де максимальна реалізація кабельної траси відповідає рівню всіх інших компонентів.
Отже, модельний ряд QED не потребує правила «купуйте найдорожче, що можете собі дозволити».
Набагато точніше інше правило: вибирайте той рівень кабелю, конструктивні переваги якого ваша система справді здатна використати.
14. Коли старший QED не потрібен
Це, можливо, найважливіше практичне питання всієї статті.
Дорожчий кабель не виправляє невдале розташування акустики. Він не усуває проблемні кімнатні моди. Не перетворює невідповідний підсилювач на оптимальний. Не замінює кращу акустичну систему і не виправляє джерело з очевидними обмеженнями.
Тому перед переходом, наприклад, з XT25 або XT40i на Genesis варто оцінити всю систему.
Якщо бюджет такого апгрейду дозволяє зробити значно кориснішу зміну в іншій частині тракту, кабель може почекати.
Це особливо справедливо для систем, які ще формуються. Спочатку важливо досягти правильного балансу між джерелом, підсиленням, акустикою та кімнатою. Кабель повинен підтримувати цю систему, а не ставати найдорожчим способом компенсувати її слабке місце.
Якщо система ще формується, корисно спочатку визначити послідовність її розвитку. Цей підхід докладніше розглянуто в статті «Поетапний апгрейд Hi-Fi системи».
І навпаки, у вже збалансованій системі ситуація змінюється. Коли основні компоненти підібрані, акустика правильно встановлена, а власник не планує найближчим часом змінювати фундамент системи, перехід на старший кабель стає набагато логічнішим.
Тому питання потрібно ставити не так: «Чи Genesis кращий за XT25?» За конструкцією це справді значно складніший кабель.
Практичне питання інше: «Чи є Genesis правильним наступним кроком саме для цієї системи?» І відповідь далеко не завжди буде ствердною.
А коли система вже відповідає вашим потребам, варто також оцінити, чи потрібне їй подальше оновлення. Саме цьому присвячено матеріал «Збалансована Hi-Fi система: коли апгрейд уже не потрібен».
15. Що насправді відрізняє акустичні кабелі QED
Якщо подивитися на всю лінійку від Original до Supremus Zr, стає зрозуміло, що QED не будує її навколо одного матеріалу або одного параметра.
Original показує базову якісну мідну конструкцію. XT25 вводить X-Tube. XT40i додає більший переріз і роботу з повітряним діелектриком. Golden Anniversary XT і XT400 демонструють різні способи розвитку Reference-рівня. Genesis Silver Spiral переходить до Aircore. Supremus Zr доводить цю концепцію до флагманської реалізації, включаючи складну геометрію провідників і Zirconia Airloc.
За всіма цими відмінностями стоїть спільна логіка, сформована дослідженнями Genesis: геометрія провідника, матеріал, переріз, діелектрик і термінація повинні працювати як одна система.
Саме це і є ключовою відмінністю підходу QED.
Тому перехід від Original до Supremus Zr не варто сприймати як сходи, якими обов'язково потрібно піднятися якомога вище. Це набір дедалі складніших інженерних рішень, кожне з яких повинно відповідати конкретній Hi-Fi системі.
Для однієї системи правильним вибором може бути Original або XT25. Для іншої довша траса та рівень компонентів зроблять логічним XT40i або один із Reference. У високорівневому тракті вже можна обґрунтовано розглядати Genesis Silver Spiral, а Supremus Zr залишити для систем, у яких такий рівень кабельної конструкції не виглядатиме диспропорційним.
Менеджери HiFiSalon можуть допомогти підібрати акустичний кабель QED з урахуванням конкретного підсилювача, акустичної системи, довжини траси та потрібного способу термінації. А якщо вибір стоїть між кількома рішеннями, їх варто оцінювати не лише за характеристиками на папері: відповідні варіанти можна порівняти в системі та послухати у шоу-румі HiFiSalon.
