Чутливість та імпеданс акустики: що вони означають на практиці?

У характеристиках акустичних систем часто зустрічаються цифри:

чутливість 84, 87 або 90 дБ;

номінальний імпеданс 4, 6 або 8 Ом;

мінімальний імпеданс 3,2 або 4 Ом.

На перший погляд логіка здається простою. Більше децибелів краще, більше Ом легше для підсилювача, а велика потужність підсилювача вирішує проблему сумісності.

Насправді все складніше.

Чутливість та імпеданс описують різні властивості акустики. Вони не визначають якість звучання і не дозволяють за однією цифрою сказати, наскільки легко конкретні колонки працюватимуть з конкретним підсилювачем.

Але якщо правильно читати ці характеристики, вони дають багато корисної інформації ще до прослуховування.

1. Що насправді означають чутливість та імпеданс акустики?

Чутливість показує, який рівень звукового тиску акустична система створює за визначених умов вимірювання.

Імпеданс характеризує електричне навантаження, яке акустична система створює для підсилювача.

Наприклад, дві колонки можуть мати однакову чутливість 87 дБ, але одна матиме номінальний імпеданс 8 Ом, а інша 4 Ом.

З погляду чутливості вони виглядають схожими. Для підсилювача їхнє електричне навантаження може суттєво відрізнятися.

Можлива й протилежна ситуація. Дві системи мають однаковий номінальний імпеданс 8 Ом, але чутливість однієї становить 84 дБ, а другої 90 дБ.

Для однакового рівня звукового тиску першій за інших однакових умов знадобиться значно більше потужності.

Тому ці параметри потрібно аналізувати разом.

2. Що означають 84, 87 або 90 дБ чутливості?

Різниця між 84, 87 та 90 дБ може виглядати невеликою.

Але шкала децибелів логарифмічна.

Якщо дві акустичні системи виміряні за однаковою методикою і одна має чутливість 87 дБ, а друга 90 дБ, за однакового вхідного сигналу друга створить приблизно на 3 дБ вищий рівень звукового тиску.

Це не означає, що вона краще звучить.

Це означає, що для досягнення певного SPL їй за інших однакових умов потрібно менше потужності.

Саме тому високочутлива акустика може бути цікавою для малопотужних підсилювачів, зокрема деяких лампових моделей.

Але чутливість нічого не говорить про тональний баланс, детальність, сцену чи загальну якість звучання.

3. Чому +3 дБ потребують приблизно вдвічі більшої потужності?

Для збільшення рівня звукового тиску приблизно на 3 дБ за інших однакових умов потрібно приблизно подвоїти потужність.

У спрощеній моделі:

1 Вт дає 87 дБ

2 Вт приблизно 90 дБ

4 Вт приблизно 93 дБ

8 Вт приблизно 96 дБ

16 Вт приблизно 99 дБ

У реальній акустиці на результат впливають компресія драйверів, спотворення, частота сигналу, приміщення та інші фактори. Але для розуміння взаємозв’язку між чутливістю та потужністю правило дуже корисне.

Якщо системі з чутливістю 90 дБ умовно потрібно 10 Вт для певного SPL, то системі 87 дБ потрібно приблизно 20 Вт, а системі 84 дБ приблизно 40 Вт.

Тобто різниця у 6 дБ може означати приблизно чотириразову різницю в необхідній потужності.

4. 1 W / 1 m та 2,83 V / 1 m: чому це не завжди одне й те саме?

У характеристиках можна зустріти:

dB / 1 W / 1 m

або

dB / 2,83 V / 1 m

Для 8-омного резистивного навантаження ці значення приблизно еквівалентні.

Використаємо формулу:

P = V² / R

При 2,83 В та 8 Ом отримуємо приблизно 1 Вт.

А при 2,83 В та 4 Ом отримуємо вже приблизно 2 Вт.

Тому дві системи з однаковими 87 дБ при 2,83 V / 1 m, але різним імпедансом, не варто автоматично вважати однаково ефективними в перерахунку на один ват.

Методика 2,83 V / 1 m не є неправильною. Вона широко використовується і зручна для характеристики акустики. Але при прямому порівнянні колонок потрібно враховувати умови вимірювання.

5. Що означають 4, 6 та 8 Ом?

4, 6 або 8 Ом зазвичай позначають номінальний імпеданс акустичної системи.

За однакової напруги нижчий імпеданс потребує більшого струму.

Але реальна акустична система не є простим резистором. У ній працюють драйвери, звукові котушки, кросовер та інші елементи.

Тому напис 4 або 8 Ом потрібно сприймати як загальну характеристику системи, а не як постійне значення опору.

4-омна акустика не є гіршою за 8-омну, а 8 Ом не є ознакою вищого класу.

6. Чому номінальний імпеданс не є постійним опором?

Реальний імпеданс акустики змінюється залежно від частоти.

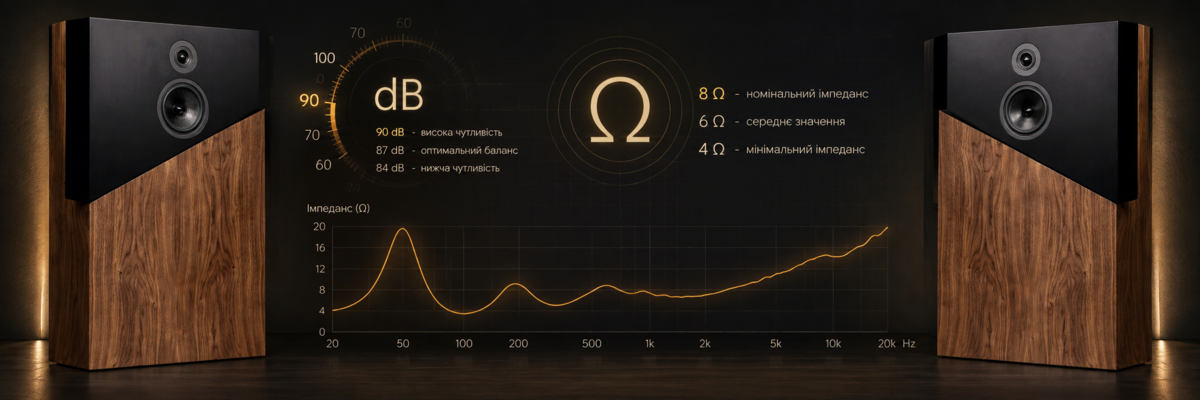

Якщо побудувати графік, де по горизонталі знаходиться частота, а по вертикалі імпеданс, ми побачимо криву з підйомами та провалами.

На її форму впливають драйвери, їхні резонанси, кросовер, акустичне оформлення корпусу та взаємодія елементів системи.

Кількість смуг сама по собі теж не визначає електричну складність.

Крім величини імпедансу, значення має і фазова поведінка навантаження.

Для практичного вибору не обов’язково занурюватися у складну електротехніку. Достатньо розуміти головне:

підсилювач працює не з постійними 4, 6 або 8 Ом, а з навантаженням, яке змінюється разом із частотою.

7. Мінімальний імпеданс: чому він важливий?

Якщо виробник вказує Minimum impedance, цей параметр варто враховувати.

Наприклад:

Nominal impedance: 8 Ω

Minimum impedance: 4,2 Ω

Це означає, що система класифікується як 8-омна, але на певних частотах її імпеданс опускається приблизно до 4,2 Ом.

На таких ділянках підсилювачу може знадобитися більший струм.

Мінімальний імпеданс дає більше інформації, ніж лише номінальне значення, але теж не описує навантаження повністю. Має значення, на яких частотах виникає провал, наскільки він широкий та якою є фазова характеристика.

Для покупця достатньо запам’ятати: номінальний імпеданс це загальний орієнтир, а мінімальний показує, наскільки низько може опускатися навантаження.

8. Чому дві колонки з однаковою чутливістю можуть бути різним навантаженням?

Уявімо дві системи.

Система A

Чутливість 87 дБ.

Номінальний імпеданс 8 Ом.

Мінімальний імпеданс 6 Ом.

Система B

Чутливість 87 дБ.

Номінальний імпеданс 4 Ом.

Мінімальний імпеданс 2,8 Ом.

Однакова цифра чутливості не означає однакове навантаження для підсилювача.

Система B на ділянках низького імпедансу може вимагати більшого струму.

Тому потрібно розрізняти два питання:

скільки потужності потрібно для бажаної гучності;

наскільки впевнено підсилювач здатний працювати з конкретним електричним навантаженням.

Саме тому велика цифра ватів не робить підсилювач автоматично кращим партнером для будь-якої акустики.

9. Чи означає висока чутливість, що акустика краща?

Ні.

Наприклад, Davis Acoustics MV One Master у режимі Direct має заявлену чутливість 93,5 дБ та мінімальний імпеданс 8 Ом. Така конструкція добре підходить для використання з малопотужними підсилювачами, включно з ламповими.

Q Acoustics Concept 300 має заявлену чутливість 84 дБ.

Це значно нижче, але сама цифра нічого не говорить про клас або якість цієї акустики.

Вона говорить про те, що для певного SPL Concept 300 за інших однакових умов потребуватиме більше потужності.

Тому висока чутливість це корисна властивість для певних систем, а не показник якості звучання.

10. Чи означають 4 Ом, що потрібен дуже потужний підсилювач?

Не обов’язково.

Кількість ватів та здатність підсилювача працювати з низькоомним навантаженням це різні речі.

Для роботи з низьким імпедансом важливо, який струм здатний стабільно віддавати вихідний каскад підсилювача.

Тому підсилювач з помірною номінальною потужністю, але добре розрахований на роботу з 4 Ом, може бути кращим партнером для конкретної акустики, ніж апарат з більшою паспортною потужністю та слабшими можливостями при низькому імпедансі.

Корисно дивитися, чи вказує виробник потужність підсилювача при різному навантаженні, наприклад при 8 та 4 Ом.

Але й ці цифри потрібно розглядати разом з іншими характеристиками.

Для практичного підбору конкретної пари ми маємо окремий матеріал «Як підібрати підсилювач до акустики: потужність, імпеданс і чутливість».

11. Чутливість, дистанція та реальна гучність у кімнаті

Чутливість часто вимірюється на дистанції 1 метр.

А в реальній кімнаті слухач може знаходитися за 2,5, 3 або 4 метри від колонок.

Зі збільшенням дистанції рівень звукового тиску зменшується.

У вільному просторі подвоєння дистанції від точкового джерела відповідає приблизно зменшенню SPL на 6 дБ.

Але житлова кімната не є вільним простором. Стіни, підлога, стеля та меблі відбивають звук, а у стереосистемі працюють дві колонки.

Тому правило 6 дБ не потрібно механічно переносити на реальну кімнату.

Важливий сам принцип: чим більша дистанція прослуховування, тим більший запас звукового тиску та потужності може знадобитися системі.

Потрібно враховувати й короткочасні музичні піки. Навіть якщо середній рівень прослуховування помірний, підсилювач повинен мати запас для чистого відтворення динамічних фрагментів без кліпінгу.

12. Практичний приклад: 84 дБ проти 87 дБ проти 90 дБ

Уявімо, що для певного SPL акустиці з чутливістю 90 дБ умовно потрібно 10 Вт.

Це не рекомендація щодо потужності конкретного підсилювача, а лише демонстрація співвідношення.

Тепер подивимося на збільшення потужності для умовної акустики з чутливістю 90 дБ.

Це спрощена модель. Вона не враховує дистанцію, кімнату, дві колонки, імпедансну криву, теплову компресію, максимальний хід драйверів та спотворення.

Але вона добре показує головне:

кожні додаткові приблизно 3 дБ потребують подвоєння потужності.

Тому підсилювач на 100 Вт за інших однакових умов не грає удвічі голосніше за підсилювач на 50 Вт. Подвоєння потужності дає приблизно 3 дБ потенційного приросту SPL.

13. На які характеристики дивитися перед вибором підсилювача?

Для першої оцінки достатньо шести речей.

Чутливість. Допомагає оцінити необхідну потужність для бажаного SPL.

Метод вимірювання чутливості. Особливо важливий при порівнянні 1 W / 1 m та 2,83 V / 1 m.

Номінальний імпеданс. Дає перший орієнтир щодо електричного навантаження.

Мінімальний імпеданс. Показує, наскільки низько може опускатися навантаження.

Рекомендована потужність підсилювача. Корисна як рекомендація виробника, але не як абсолютна вимога.

Дистанція та бажана гучність. Визначають, який запас потужності реально потрібен у конкретній системі.

Саме тому універсальні правила на кшталт «84 дБ потребують 150 Вт» або «4 Ом потребують 200 Вт» не працюють.

14. Як читати характеристики акустики за 30 секунд?

Практичний алгоритм можна звести до восьми кроків.

Крок 1. Подивіться на чутливість.

Крок 2. Перевірте метод її вимірювання.

Крок 3. Подивіться на номінальний імпеданс.

Крок 4. Знайдіть мінімальний імпеданс, якщо він вказаний.

Крок 5. Перевірте рекомендовану потужність підсилювача.

Крок 6. Подивіться, з яким імпедансом допускається робота самого підсилювача та яку потужність виробник заявляє при різному навантаженні.

Крок 7. Врахуйте розмір кімнати та дистанцію прослуховування.

Крок 8. Визначте бажану гучність та необхідний запас для музичних піків.

Після цього паспорт акустики вже дає значно більше корисної інформації, ніж просто набір цифр.

Для практичного підбору конкретної пари можна перейти до статті «Як підібрати підсилювач до акустики: потужність, імпеданс і чутливість».

Якщо вибір самої акустики ще не зроблено, варто почати з матеріалу «Як вибрати акустику для Hi-Fi системи: покроковий алгоритм вибору».

Висновок

Чутливість та імпеданс це не показники якості акустики. Вони допомагають зрозуміти, як конкретна система взаємодіятиме з підсилювачем.

Чутливість показує, який звуковий тиск акустика створює за визначених умов. Різниця у 3 дБ має практичне значення, оскільки для її компенсації за інших однакових умов потрібно приблизно вдвічі змінити потужність.

Номінальний імпеданс дає загальний орієнтир щодо електричного навантаження. Але реальний імпеданс змінюється залежно від частоти, тому корисно враховувати також мінімальний імпеданс та, якщо доступні вимірювання, поведінку всієї імпедансної кривої.

Водночас велика цифра потужності підсилювача сама по собі не гарантує хорошої сумісності з будь-якою акустикою.

Тому потрібно оцінювати сукупність параметрів:

чутливість, метод її вимірювання, номінальний і мінімальний імпеданс, рекомендовану потужність, дистанцію прослуховування та бажану гучність.

Тоді цифри 84 дБ, 90 дБ, 4 Ом або 8 Ом перестають бути абстрактними значеннями та стають практичним інструментом для побудови Hi-Fi системи.
