Навіть дорогий і технічно досконалий картридж не обов’язково забезпечить найкращий результат із будь-яким тонармом. Причина не завжди пов’язана з якістю компонентів або правильністю їх налаштування. Іноді проблема полягає в механічній несумісності.
Тонарм і картридж утворюють єдину коливальну систему. Її поведінка залежить від ефективної маси тонарма, маси звукознімача та податливості підвісу голки. Поєднання цих параметрів визначає резонансну частоту системи, яка впливає на стабільність відстеження звукової доріжки.
Розглянемо, як оцінити сумісність компонентів, правильно користуватися характеристиками виробників і зрозуміти, коли розрахунку достатньо для попереднього вибору, а коли потрібна практична перевірка.
1. Чому картридж і тонарм можуть бути несумісними
Голка картриджа рухається звуковою доріжкою вінілової платівки. Її коливання передаються генератору звукознімача, який перетворює механічний рух на електричний сигнал.
Водночас голка не має жорсткого з’єднання з корпусом картриджа. Вона утримується пружним підвісом, який дозволяє їй переміщуватися відносно корпусу.
Сам картридж закріплений на тонармі, що має певну інерцію. Таким чином, маса рухомої системи взаємодіє з пружністю підвісу голки.
Умовно можна розглянути дві ситуації:
- Важкий тонарм і картридж із високою податливістю. Така комбінація може мати надто низьку резонансну частоту.
- Легкий тонарм і картридж із низькою податливістю. У цьому випадку резонансна частота може виявитися надто високою.
Обидва варіанти здатні ускладнювати стабільне відстеження доріжки. При цьому проблема не завжди проявляється як очевидне спотворення звуку. Іноді програвач стає чутливішим до хвилястих платівок, вібрацій або складних низькочастотних ділянок запису.
Тому механічну сумісність варто оцінювати ще до придбання картриджа, а не лише після його встановлення.
2. Що таке ефективна маса тонарма
Ефективна маса (effective mass) характеризує інерцію тонарма під час його коливань. Вона не дорівнює фізичній вазі всієї конструкції.
Два тонарми однакової загальної маси можуть мати різну ефективну масу, оскільки інерція залежить від розподілу ваги відносно осі обертання.
Наприклад, додаткова маса поблизу головки тонарма впливає на його інерцію сильніше, ніж така сама маса, розташована ближче до опори.
Саме тому ефективну масу не можна визначити простим зважуванням тонарма.
Легкі, середні та важкі тонарми
У практиці вінілового аудіо тонарми умовно поділяють на легкі, середньої ефективної маси та важкі.
Легкі конструкції зазвичай краще поєднуються з картриджами з високою податливістю. Важчі тонарми частіше використовують зі звукознімачами, підвіс яких має нижчу податливість.
Тонарми середньої ефективної маси можуть бути сумісними з широким вибором картриджів.
Однак цей поділ є орієнтовним. Універсальних меж у грамах, які автоматично визначають сумісність, немає.
Для практичного вибору важливі конкретні характеристики компонентів.
Як впливає шелл
Шелл (headshell) є частиною конструкції тонарма, на якій закріплюється картридж. Він може бути інтегрованим або знімним.
У тонармах зі знімним шеллом його заміна на важчий чи легший змінює ефективну масу системи.
Проте під час розрахунків потрібно враховувати, що виробник може зазначати ефективну масу тонарма вже разом зі штатним шеллом.
У такому випадку повторне додавання маси шелла призведе до помилки.
Тому перед розрахунком необхідно уточнити, які саме компоненти враховані у специфікації виробника.
3. Податливість підвісу картриджа
Податливість (compliance) показує, наскільки легко підвіс голки деформується під дією сили.
Чим вища податливість, тим м’якшим є підвіс у відповідних умовах вимірювання. Нижча податливість означає жорсткіший підвіс.
Цей параметр не визначає якість картриджа. Він характеризує його механічні властивості та допомагає оцінити сумісність із тонармом.
Для розрахунку резонансної частоти потрібна динамічна податливість, яку зазвичай зазначають у мікрометрах на міліньютон (мкм/мН).
Іноді використовується скорочення cu (compliance units), тобто одиниці податливості.
Статична та динамічна податливість
У технічній документації можна зустріти два різні параметри.
Статична податливість характеризує деформацію підвісу під дією постійної або дуже повільно прикладеної сили.
Динамічна податливість описує його поведінку під час коливань на певній частоті.
Ці значення не можна використовувати як взаємозамінні.
Для оцінки резонансу потрібна динамічна податливість у низькочастотній області, близькій до очікуваної резонансної частоти.
Якщо виробник указує лише статичну податливість, безпосередньо підставляти її у формулу некоректно.
Чи означає висока податливість кращий звук?
Ні. Висока або низька податливість сама по собі не є перевагою.
Картридж із м’яким підвісом може чудово працювати з легким тонармом, але бути менш придатним для важчої конструкції.
І навпаки, картридж із жорсткішим підвісом може краще відповідати тонарму з більшою ефективною масою.
Правильний вибір залежить від поєднання параметрів, а не від окремого числа у специфікації.
4. Механічний резонанс і його вплив на відтворення
Система, яка складається з маси та пружного елемента, має власну резонансну частоту.
У вініловому програвачі її визначають інерційні характеристики тонарма з картриджем і пружні властивості підвісу голки.
Коли зовнішні механічні збурення виникають поблизу резонансної частоти, коливання системи можуть посилюватися.
Їхніми джерелами стають хвилястість платівки, ексцентриситет отвору, вібрації опорної поверхні та низькочастотні складові запису.
Чим небезпечний надто низький резонанс
Якщо резонансна частота занадто низька, система може сильніше реагувати на повільні механічні збурення.
Це іноді проявляється помітними коливаннями тонарма під час відтворення хвилястої платівки.
У певних умовах інфранизькочастотні коливання можуть потрапляти до підсилювального тракту та викликати зайві переміщення дифузорів низькочастотних динаміків.
Чим небезпечний надто високий резонанс
Коли резонансна частота підвищується, вона наближається до нижньої області корисного звукового сигналу.
Це може збільшувати вплив механічного резонансу на відтворення низьких частот і стабільність роботи голки.
Тому бажано, щоб резонанс системи розташовувався між типовими повільними механічними збуреннями та основною областю музичного сигналу.
Який діапазон вважається оптимальним
Виробники можуть використовувати дещо різні рекомендації.
Наприклад, Ortofon наводить орієнтовний інтервал 7–12 Гц, із бажаним значенням поблизу 10 Гц.
У практичних рекомендаціях також часто зустрічається діапазон приблизно 8–12 Гц.
Однак це не абсолютні межі. Невеликий вихід за рекомендований інтервал не означає, що поєднання обов’язково працюватиме неправильно.
Чому важливе демпфування
Резонанс характеризується не лише частотою, а й амплітудою коливань.
Демпфування допомагає зменшувати їхню інтенсивність.
Дві системи з однаковою розрахунковою резонансною частотою можуть поводитися по-різному через відмінності конструкції тонарма та підвісу картриджа.
Крім того, горизонтальна й вертикальна механічна поведінка системи не завжди однакова.
Саме тому розрахунок дає орієнтир, але не описує повністю реальну роботу програвача.
5. Як розрахувати резонансну частоту
Для попередньої оцінки механічної сумісності використовують формулу:
fᵣ = 159,15 / √(M · C)
- fᵣ означає розрахункову резонансну частоту в герцах;
- M означає сумарну ефективну масу системи в грамах;
- C означає динамічну податливість картриджа в мкм/мН.
Для типового розрахунку сумарна маса включає ефективну масу тонарма, масу картриджа та кріпильних елементів, якщо вони ще не враховані у вихідних даних.
Формула базується на спрощеній моделі коливальної системи. Вона не враховує всіх особливостей демпфування та поведінки підвісу.
Тому отриманий результат слід розглядати як попередню оцінку.

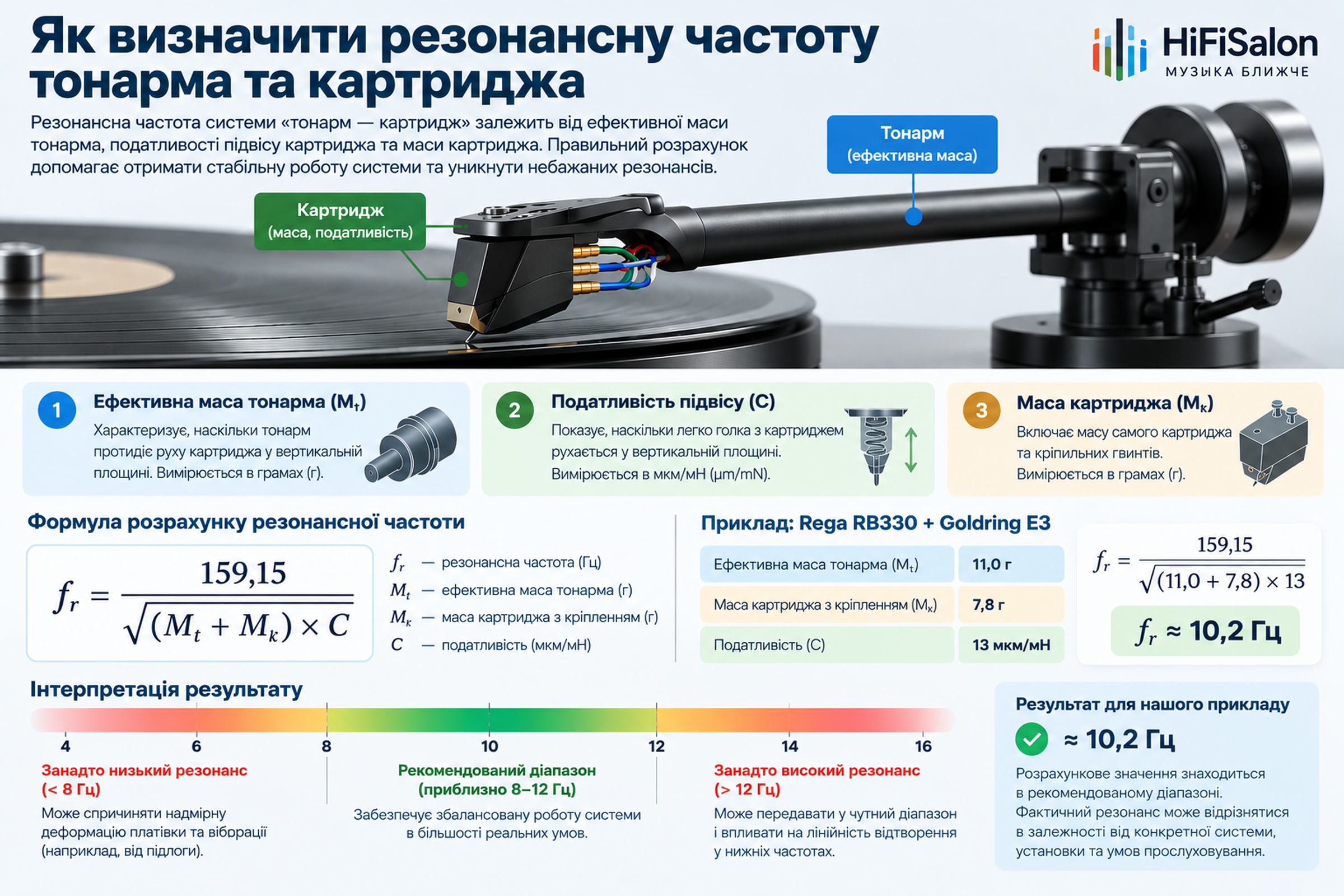

Практичний розрахунок: Rega RB330 та Goldring E3
Розглянемо тонарм Rega RB330 і MM-картридж Goldring E3.
MM (Moving Magnet) означає конструкцію звукознімача з рухомим магнітом.
За офіційними характеристиками виробників:
| Параметр | Значення |
|---|---|
| Ефективна маса Rega RB330 | 11 г |
| Маса Goldring E3 | 6,8 г |
| Маса E3 із кріпленням | 7,8 г |
| Динамічна податливість E3 при 10 Гц | 13 мкм/мН |
У розрахунку використовуємо 7,8 г, оскільки це значення вже враховує кріпильні елементи. Повторно додавати їхню масу не потрібно.
Сумарна ефективна маса:
M = 11 + 7,8 = 18,8 г
Розраховуємо резонансну частоту:
fᵣ = 159,15 / √(18,8 · 13)
Отримуємо:
fᵣ ≈ 10,2 Гц
Результат розташований поблизу бажаного значення.
Отже, Rega RB330 та Goldring E3 є механічно перспективним поєднанням за результатами попереднього розрахунку.
Це не означає, що фактична резонансна частота обов’язково становитиме рівно 10,2 Гц. Для її визначення потрібне вимірювання.
Також розрахунок не замінює правильного встановлення картриджа та налаштування тонарма.
6. Чому податливість при 10 і 100 Гц не можна порівнювати безпосередньо
Це один із найважливіших нюансів під час самостійного вибору картриджа.
Деякі виробники вказують динамічну податливість при 10 Гц, інші при 100 Гц.
Оскільки механічні властивості підвісу залежать від частоти коливань, ці значення не можна вважати однаковими.
Для розрахунку резонансу тонарма та картриджа потрібна податливість поблизу низькочастотної області резонансу.
Чи можна перерахувати значення при 100 Гц?
У спеціалізованих матеріалах можна зустріти рекомендації множити значення при 100 Гц на певний коефіцієнт.
Такі перерахунки іноді використовують для приблизної оцінки, але універсального точного коефіцієнта немає.
Результат залежить від конструкції картриджа, матеріалів підвісу та методики вимірювання.
Тому не варто робити остаточний висновок про сумісність лише на основі такого перерахунку.
Надійніший підхід полягає у використанні офіційних рекомендацій виробника, незалежних вимірювань або практичного тестування конкретної комбінації.
7. Практичні приклади сумісності
Rega Planar 3: заміна штатного картриджа
Програвач Rega Planar 3 оснащується тонармом RB330. Відома ефективна маса тонарма дозволяє попередньо оцінювати сумісність із різними картриджами.
Наприклад, розглянутий Goldring E3 може бути одним із варіантів альтернативного звукознімача.
У комплектації Rega Planar 3 із картриджем Nd3 саме Rega Nd3 є штатним звукознімачем.
Goldring E3 у нашому прикладі є альтернативним картриджем для можливої заміни, а не штатним звукознімачем цієї комплектації. Попередній розрахунок резонансу не гарантує повної монтажної сумісності.
Перед заміною потрібно також перевірити висоту картриджа, геометрію встановлення, допустиму притискну силу та можливості регулювання тонарма.
Goldring E3: чому важлива точність характеристик
Goldring E3 демонструє, наскільки важливо користуватися актуальними даними виробника.
У різних товарних описах можуть зустрічатися відмінні значення податливості.
Навіть невелика розбіжність впливає на результат розрахунку.
Порівняти інші серії та моделі виробника допоможе матеріал «Як вибрати картридж Goldring: E Series, 1000 Series, Eroica, Elite чи Ethos».
Тому для оцінки механічної сумісності слід використовувати підтверджені характеристики, а не довільні дані з каталогів.
Що робити, якщо параметри тонарма невідомі
Не всі виробники публікують повний набір характеристик у відкритих специфікаціях.
Якщо ефективна маса конкретного тонарма невідома, не варто визначати її за зовнішнім виглядом або підставляти у формулу умовне середнє значення.
У такому випадку можна:
- Знайти технічну документацію саме до потрібної моделі.
- Звернутися до виробника або офіційного представника.
- Перевірити рекомендовані виробником поєднання картриджів.
- За можливості провести вимірювання резонансної частоти.
Відсутність одного параметра не означає, що картридж неможливо підібрати. Але вона обмежує точність попереднього розрахунку.
8. Типові помилки під час вибору
1. Вибирати картридж лише за ціною
Дорожчий звукознімач не обов’язково краще працюватиме з конкретним тонармом. Механічна сумісність має значення незалежно від класу компонентів.
2. Плутати ефективну масу із загальною вагою
Фізична маса конструкції не дорівнює її ефективній масі. Для розрахунку потрібен саме інерційний параметр.
3. Використовувати статичну податливість замість динамічної
Ці характеристики описують різні умови роботи підвісу. Їх не можна підставляти у формулу як взаємозамінні.
4. Ігнорувати частоту вимірювання
Значення при 100 Гц не є прямим еквівалентом значення при 10 Гц.
5. Двічі враховувати масу шелла
Перед розрахунком потрібно з’ясувати, які елементи вже враховані у специфікації тонарма.
6. Вважати правильний резонанс гарантією якісного звуку
Навіть вдала механічна сумісність не компенсує помилок геометричного встановлення, неправильної притискної сили або зношеної голки. Розрахунок допомагає правильно вибрати компоненти, але не замінює їх налаштування.
Окремі правила безпечного догляду пояснюємо у статті «Очищення голки звукознімача: безпечні способи та типові помилки».
9. Як перевірити сумісність перед покупкою
Для практичного вибору достатньо пройти кілька послідовних кроків.
- Визначте точну модель тонарма. У різних поколіннях одного програвача можуть використовуватися різні конструкції.
- Знайдіть ефективну масу. Користуйтеся офіційною документацією та уточніть, чи врахований штатний шелл.
- Перевірте масу картриджа й кріплення. Важливо не пропустити додаткові елементи та не врахувати їх двічі.
- Знайдіть динамічну податливість. Обов’язково зверніть увагу на частоту вимірювання.
- Розрахуйте резонансну частоту. Якщо всі параметри відомі, використайте формулу для попередньої оцінки.
- Перевірте інші умови встановлення. Врахуйте геометрію картриджа, висоту, можливості противаги, діапазон притискної сили та налаштування антискейтингу.
- За можливості перевірте результат практично. Тестова платівка або відповідні вимірювання допоможуть оцінити фактичний резонанс.
Якщо результат розрахунку перебуває поблизу рекомендованого інтервалу, це позитивна ознака. Якщо значення помітно виходить за його межі, варто уважніше перевірити вихідні дані та розглянути інші варіанти картриджа.
Окремо слід пам’ятати про електричну сумісність із фонокоректором. Вона не визначає механічний резонанс, але також важлива для правильної роботи звукознімача.
Про узгодження всіх компонентів тракту докладніше розповідаємо в матеріалі «Як побудувати повну вінілову систему: від Rega Planar 3 до підсилювача й акустики».
10. Висновок
Механічна сумісність тонарма та картриджа є однією з основ стабільного відтворення вінілових платівок.
Ефективна маса, динамічна податливість і резонансна частота дозволяють оцінити, наскільки вдало поєднуються конкретні компоненти.
При цьому розрахунок є інструментом попереднього вибору, а не гарантією результату. Реальна поведінка системи також залежить від демпфування, конструкції підвісу, стану голки та правильності налаштування.
Тому вдало підібраний картридж середнього класу може виявитися практичнішим рішенням для конкретного тонарма, ніж дорожча модель із менш відповідними механічними характеристиками.
Якщо ви плануєте замінити звукознімач або вибираєте новий вініловий програвач, менеджери HiFiSalon допоможуть перевірити сумісність компонентів, підібрати картридж і пояснити особливості його встановлення. А доступні для демонстрації програвачі та інші компоненти вінілової системи можна послухати у шоурумі HiFiSalon.
