Даже дорогой и технически совершенный картридж не обязательно обеспечит наилучший результат с любым тонармом. Причина не всегда связана с качеством компонентов или правильностью их настройки. Иногда проблема заключается в механической несовместимости.
Тонарм и картридж образуют единую колебательную систему. Ее поведение зависит от эффективной массы тонарма, массы звукоснимателя и податливости подвеса иглы. Сочетание этих параметров определяет резонансную частоту системы, которая влияет на стабильность отслеживания звуковой дорожки.
Рассмотрим, как оценить совместимость компонентов, правильно пользоваться характеристиками производителей и понять, когда расчета достаточно для предварительного выбора, а когда необходима практическая проверка.
1. Почему картридж и тонарм могут быть несовместимы
Игла картриджа движется по звуковой дорожке виниловой пластинки. Ее колебания передаются генератору звукоснимателя, который преобразует механическое движение в электрический сигнал.
При этом игла не имеет жесткого соединения с корпусом картриджа. Она удерживается упругим подвесом, позволяющим ей перемещаться относительно корпуса.
Сам картридж закреплен на тонарме, обладающем определенной инерцией. Таким образом, масса подвижной системы взаимодействует с упругостью подвеса иглы.
Условно можно рассмотреть две ситуации:
- Тяжелый тонарм и картридж с высокой податливостью. Такое сочетание может иметь слишком низкую резонансную частоту.
- Легкий тонарм и картридж с низкой податливостью. В этом случае резонансная частота может оказаться слишком высокой.
Оба варианта способны затруднять стабильное отслеживание дорожки. При этом проблема не всегда проявляется как очевидное искажение звука. Иногда проигрыватель становится более чувствительным к волнистым пластинкам, вибрациям или сложным низкочастотным участкам записи.
Поэтому механическую совместимость стоит оценивать еще до приобретения картриджа, а не только после его установки.
2. Что такое эффективная масса тонарма
Эффективная масса (effective mass) характеризует инерцию тонарма во время его колебаний. Она не равна физическому весу всей конструкции.
Два тонарма одинаковой общей массы могут иметь разную эффективную массу, поскольку инерция зависит от распределения веса относительно оси вращения.
Например, дополнительная масса вблизи головки тонарма сильнее влияет на его инерцию, чем такая же масса, расположенная ближе к опоре.
Именно поэтому эффективную массу нельзя определить простым взвешиванием тонарма.
Легкие, средние и тяжелые тонармы
В практике винилового аудио тонармы условно делят на легкие, средней эффективной массы и тяжелые.
Легкие конструкции обычно лучше сочетаются с картриджами с высокой податливостью. Более тяжелые тонармы чаще используют со звукоснимателями, подвес которых имеет меньшую податливость.
Тонармы средней эффективной массы могут быть совместимы с широким выбором картриджей.
Однако такое деление является ориентировочным. Универсальных границ в граммах, автоматически определяющих совместимость, не существует.
Для практического выбора важны конкретные характеристики компонентов.
Как влияет шелл
Шелл (headshell) представляет собой часть конструкции тонарма, на которой закрепляется картридж. Он может быть интегрированным или съемным.
В тонармах со съемным шеллом его замена на более тяжелый или легкий изменяет эффективную массу системы.
Однако при расчетах необходимо учитывать, что производитель может указывать эффективную массу тонарма уже вместе со штатным шеллом.
В таком случае повторное добавление массы шелла приведет к ошибке.
Поэтому перед расчетом необходимо уточнить, какие именно компоненты учтены в спецификации производителя.
3. Податливость подвеса картриджа
Податливость (compliance) показывает, насколько легко подвес иглы деформируется под действием силы.
Чем выше податливость, тем мягче подвес в соответствующих условиях измерения. Более низкая податливость означает более жесткий подвес.
Этот параметр не определяет качество картриджа. Он характеризует его механические свойства и помогает оценить совместимость с тонармом.
Для расчета резонансной частоты необходима динамическая податливость, которую обычно указывают в микрометрах на миллиньютон (мкм/мН).
Иногда используется сокращение cu (compliance units), то есть единицы податливости.
Статическая и динамическая податливость
В технической документации можно встретить два разных параметра.
Статическая податливость характеризует деформацию подвеса под действием постоянной или очень медленно приложенной силы.
Динамическая податливость описывает его поведение при колебаниях на определенной частоте.
Эти значения нельзя использовать как взаимозаменяемые.
Для оценки резонанса необходима динамическая податливость в низкочастотной области, близкой к ожидаемой резонансной частоте.
Если производитель указывает только статическую податливость, непосредственно подставлять ее в формулу некорректно.
Означает ли высокая податливость лучший звук?
Нет. Высокая или низкая податливость сама по себе не является преимуществом.
Картридж с мягким подвесом может отлично работать с легким тонармом, но быть менее подходящим для более тяжелой конструкции.
И наоборот, картридж с более жестким подвесом может лучше соответствовать тонарму с большей эффективной массой.
Правильный выбор зависит от сочетания параметров, а не от отдельного числа в спецификации.
4. Механический резонанс и его влияние на воспроизведение
Система, состоящая из массы и упругого элемента, имеет собственную резонансную частоту.
В виниловом проигрывателе ее определяют инерционные характеристики тонарма с картриджем и упругие свойства подвеса иглы.
Когда внешние механические возмущения возникают вблизи резонансной частоты, колебания системы могут усиливаться.
Их источниками становятся волнистость пластинки, эксцентриситет отверстия, вибрации опорной поверхности и низкочастотные составляющие записи.
Чем опасен слишком низкий резонанс
Если резонансная частота слишком низкая, система может сильнее реагировать на медленные механические возмущения.
Иногда это проявляется заметными колебаниями тонарма при воспроизведении волнистой пластинки.
В определенных условиях инфранизкочастотные колебания могут попадать в усилительный тракт и вызывать лишние перемещения диффузоров низкочастотных динамиков.
Чем опасен слишком высокий резонанс
Когда резонансная частота повышается, она приближается к нижней области полезного звукового сигнала.
Это может усиливать влияние механического резонанса на воспроизведение низких частот и стабильность работы иглы.
Поэтому желательно, чтобы резонанс системы находился между типичными медленными механическими возмущениями и основной областью музыкального сигнала.
Какой диапазон считается оптимальным
Производители могут использовать несколько различающиеся рекомендации.
Например, Ortofon приводит ориентировочный интервал 7–12 Гц с желательным значением около 10 Гц.
В практических рекомендациях также часто встречается диапазон приблизительно 8–12 Гц.
Однако это не абсолютные границы. Небольшой выход за рекомендуемый интервал не означает, что сочетание обязательно будет работать неправильно.
Почему важно демпфирование
Резонанс характеризуется не только частотой, но и амплитудой колебаний.
Демпфирование помогает уменьшать их интенсивность.
Две системы с одинаковой расчетной резонансной частотой могут вести себя по-разному из-за особенностей конструкции тонарма и подвеса картриджа.
Кроме того, горизонтальное и вертикальное механическое поведение системы не всегда одинаково.
Именно поэтому расчет дает ориентир, но не описывает полностью реальную работу проигрывателя.

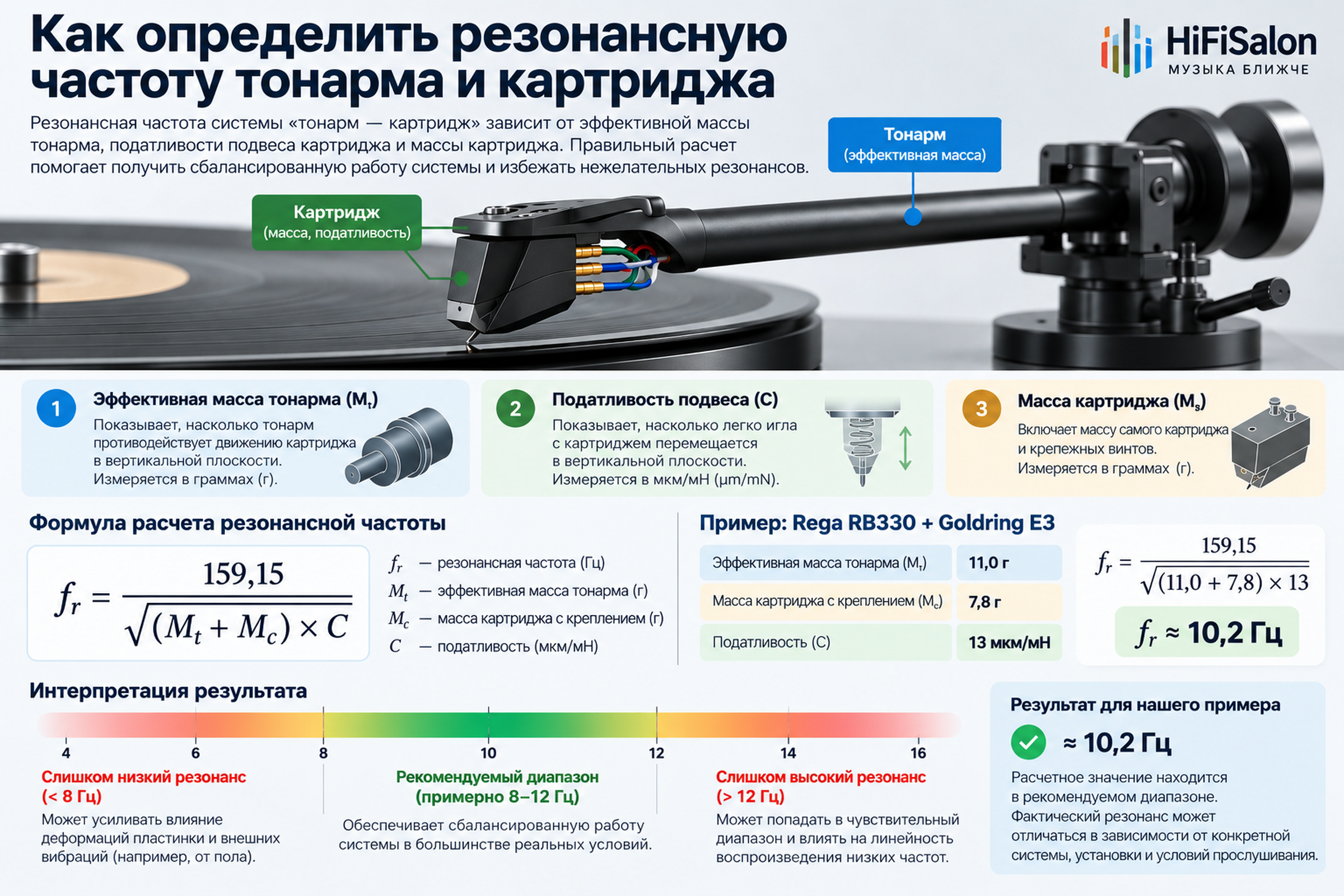

5. Как рассчитать резонансную частоту
Для предварительной оценки механической совместимости используют формулу:
fᵣ = 159,15 / √(M · C)
Где:
- fᵣ означает расчетную резонансную частоту в герцах;
- M означает суммарную эффективную массу системы в граммах;
- C означает динамическую податливость картриджа в мкм/мН.
Для типового расчета суммарная масса включает эффективную массу тонарма, массу картриджа и крепежных элементов, если они еще не учтены в исходных данных.
Формула основана на упрощенной модели колебательной системы. Она не учитывает всех особенностей демпфирования и поведения подвеса.
Поэтому полученный результат следует рассматривать как предварительную оценку.
Практический расчет: Rega RB330 и Goldring E3
Рассмотрим тонарм Rega RB330 и MM-картридж Goldring E3.
MM (Moving Magnet) означает конструкцию звукоснимателя с подвижным магнитом.
По официальным характеристикам производителей:
| Параметр | Значение |
|---|---|
| Эффективная масса Rega RB330 | 11 г |
| Масса Goldring E3 | 6,8 г |
| Масса Goldring E3 с крепежными элементами | 7,8 г |
| Динамическая податливость E3 при 10 Гц | 13 мкм/мН |
В расчете используем 7,8 г, поскольку эта величина уже включает массу крепежных элементов. Повторно добавлять крепеж не нужно.
Суммарная эффективная масса:
M = 11 + 7,8 = 18,8 г
Рассчитываем резонансную частоту:
fᵣ = 159,15 / √(18,8 · 13)
Получаем:
fᵣ ≈ 10,2 Гц
Результат находится вблизи желательного значения.
Следовательно, Rega RB330 и Goldring E3 представляют собой механически перспективное сочетание по результатам предварительного расчета.
Это не означает, что фактическая резонансная частота обязательно составит ровно 10,2 Гц. Для ее определения необходимо измерение.
Также расчет не заменяет правильной установки картриджа и настройки тонарма.
6. Почему податливость при 10 и 100 Гц нельзя сравнивать напрямую
Это один из важнейших нюансов при самостоятельном выборе картриджа.
Некоторые производители указывают динамическую податливость при 10 Гц, другие при 100 Гц.
Поскольку механические свойства подвеса зависят от частоты колебаний, эти значения нельзя считать одинаковыми.
Для расчета резонанса тонарма и картриджа необходима податливость вблизи низкочастотной области резонанса.
Можно ли пересчитать значение при 100 Гц?
В специализированных материалах можно встретить рекомендации умножать значение при 100 Гц на определенный коэффициент.
Такие пересчеты иногда используют для приблизительной оценки, но универсального точного коэффициента не существует.
Результат зависит от конструкции картриджа, материалов подвеса и методики измерения.
Поэтому не стоит делать окончательный вывод о совместимости только на основании такого пересчета.
Более надежный подход заключается в использовании официальных рекомендаций производителя, независимых измерений или практического тестирования конкретной комбинации.
7. Практические примеры совместимости
Rega Planar 3: замена штатного картриджа
Проигрыватель Rega Planar 3 оснащается тонармом RB330. Известная эффективная масса тонарма позволяет предварительно оценивать совместимость с разными картриджами.
В комплектации Rega Planar 3 с картриджем Nd3 именно Rega Nd3 является заводским звукоснимателем.
Goldring E3 в рассматриваемом примере выступает альтернативным картриджем, который можно оценивать для возможной замены. Он не является штатным звукоснимателем указанной комплектации.
Предварительный расчет резонанса показывает механическую перспективность такого сочетания, но сам по себе не подтверждает полную монтажную совместимость.
Перед заменой необходимо также проверить высоту картриджа, геометрию установки, допустимую прижимную силу и возможности регулировки тонарма.
Goldring E3: почему важна точность характеристик
Goldring E3 демонстрирует, насколько важно пользоваться актуальными данными производителя.
В разных товарных описаниях могут встречаться отличающиеся значения податливости.
Даже небольшое расхождение влияет на результат расчета.
Сравнить другие серии и модели производителя поможет материал «Как выбрать картридж Goldring: E Series, 1000 Series, Eroica, Elite или Ethos».
Поэтому для оценки механической совместимости следует использовать подтвержденные характеристики, а не произвольные данные из каталогов.
Что делать, если параметры тонарма неизвестны
Не все производители публикуют полный набор характеристик в открытых спецификациях.
Если эффективная масса конкретного тонарма неизвестна, не стоит определять ее по внешнему виду или подставлять в формулу условное среднее значение.
В таком случае можно:
- Найти техническую документацию именно к нужной модели.
- Обратиться к производителю или официальному представителю.
- Проверить рекомендованные производителем сочетания картриджей.
- По возможности провести измерение резонансной частоты.
Отсутствие одного параметра не означает, что картридж невозможно подобрать. Но оно ограничивает точность предварительного расчета.
8. Типичные ошибки при выборе
1. Выбирать картридж только по цене
Более дорогой звукосниматель не обязательно будет лучше работать с конкретным тонармом. Механическая совместимость имеет значение независимо от класса компонентов.
2. Путать эффективную массу с общим весом
Физическая масса конструкции не равна ее эффективной массе. Для расчета необходим именно инерционный параметр.
3. Использовать статическую податливость вместо динамической
Эти характеристики описывают разные условия работы подвеса. Их нельзя подставлять в формулу как взаимозаменяемые.
4. Игнорировать частоту измерения
Значение при 100 Гц не является прямым эквивалентом значения при 10 Гц.
5. Дважды учитывать массу шелла
Перед расчетом необходимо выяснить, какие элементы уже учтены в спецификации тонарма.
6. Считать правильный резонанс гарантией качественного звука
Даже удачная механическая совместимость не компенсирует ошибок геометрической установки, неправильной прижимной силы или изношенной иглы. Расчет помогает правильно выбрать компоненты, но не заменяет их настройку.
Состояние иглы также имеет значение для стабильного воспроизведения. О безопасном уходе за ней рассказываем в статье «Очистка иглы звукоснимателя: безопасные способы и типичные ошибки».
9. Как проверить совместимость перед покупкой
Для практического выбора достаточно пройти несколько последовательных шагов.
- Определите точную модель тонарма. В разных поколениях одного проигрывателя могут использоваться разные конструкции.
- Найдите эффективную массу. Пользуйтесь официальной документацией и уточните, учтен ли штатный шелл.
- Проверьте массу картриджа и крепления. Важно не пропустить дополнительные элементы и не учесть их дважды.
- Найдите динамическую податливость. Обязательно обратите внимание на частоту измерения.
- Рассчитайте резонансную частоту. Если все параметры известны, используйте формулу для предварительной оценки.
- Проверьте другие условия установки. Учитывайте геометрию картриджа, высоту, возможности противовеса, диапазон прижимной силы и настройку антискейтинга.
- По возможности проверьте результат на практике. Тестовая пластинка или соответствующие измерения помогут оценить фактический резонанс.
Если результат расчета находится вблизи рекомендуемого интервала, это положительный признак. Если значение заметно выходит за его пределы, стоит внимательнее проверить исходные данные и рассмотреть другие варианты картриджа.
Отдельно следует помнить об электрической совместимости с фонокорректором. Она не определяет механический резонанс, но также важна для правильной работы звукоснимателя.
О согласовании всех компонентов тракта подробнее рассказываем в материале «Как построить полную виниловую систему: от Rega Planar 3 до усилителя и акустики».
10. Заключение
Механическая совместимость тонарма и картриджа является одной из основ стабильного воспроизведения виниловых пластинок.
Эффективная масса, динамическая податливость и резонансная частота позволяют оценить, насколько удачно сочетаются конкретные компоненты.
При этом расчет является инструментом предварительного выбора, а не гарантией результата. Реальное поведение системы также зависит от демпфирования, конструкции подвеса, состояния иглы и правильности настройки.
Поэтому удачно подобранный картридж среднего класса может оказаться более практичным решением для конкретного тонарма, чем дорогая модель с менее подходящими механическими характеристиками.
Если вы планируете заменить звукосниматель или выбираете новый виниловый проигрыватель, менеджеры HiFiSalon помогут проверить совместимость компонентов, подобрать картридж и объяснить особенности его установки. А доступные для демонстрации проигрыватели и другие компоненты виниловой системы можно послушать в шоуруме HiFiSalon.
