Підсилювачі класу D давно вийшли за межі компактної та бюджетної аудіотехніки. Сьогодні цю схемотехніку використовують і в доступних настільних пристроях, і в серйозних підсилювачах для High-End систем. Але якщо принцип роботи однаковий, чому настільки відрізняються конструкції, характеристики та ціни?
Відповідь не зводиться до потужності чи назви підсилювального модуля. Важливі реалізація зворотного зв'язку, вихідного фільтра, блока живлення, вхідних каскадів та їхня взаємодія з акустикою.
Розглянемо, як працює клас D, чим відрізняються конкретні інженерні рішення та які характеристики справді варто перевіряти перед покупкою.
1. Що таке клас D і чому він використовується в High-End
Клас підсилення описує принцип роботи вихідного каскаду, а не рівень якості звучання.
У традиційних аналогових підсилювачах класів A та AB вихідні транзистори значну частину часу працюють у лінійному режимі. Вони регулюють струм через навантаження, а частина енергії перетворюється на тепло.
У класі D вихідні транзистори переважно перебувають у двох станах: увімкнено або вимкнено. Завдяки цьому втрати енергії можуть бути значно меншими.
Практичні переваги такого підходу:
- Високий коефіцієнт корисної дії.
- Менше тепловиділення за порівнянної вихідної потужності.
- Можливість створювати компактні підсилювачі.
- Менші вимоги до масивних радіаторів.
- Гнучкість компонування багатоканальних і моноблочних систем.
Однак висока ефективність не гарантує низьких спотворень, стабільної частотної характеристики чи хорошої роботи зі складною акустикою.
Саме тому два підсилювачі класу D можуть демонструвати різні результати вимірювань, хоча використовують схожий принцип перетворення енергії.

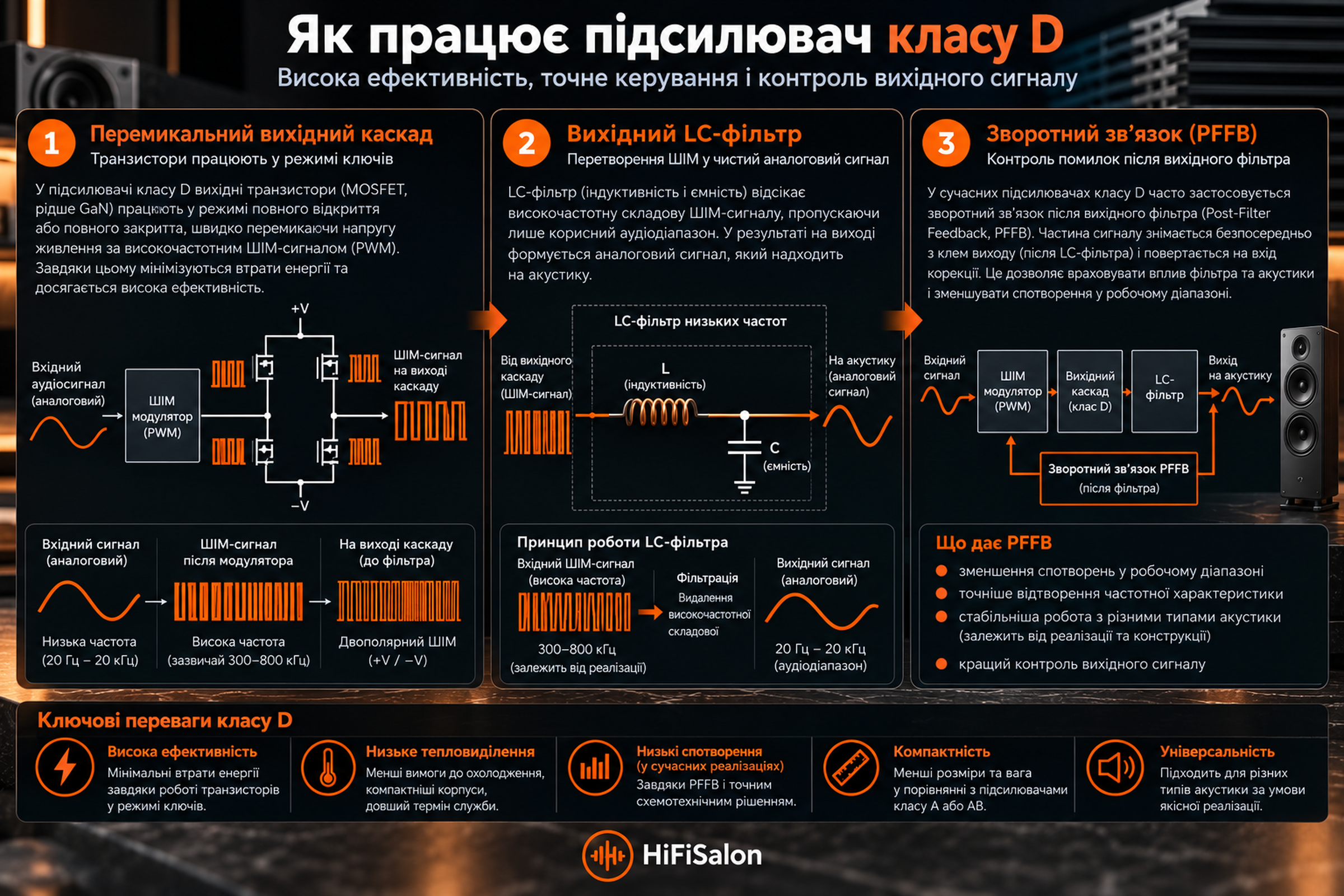

2. Як працює перемикальний вихідний каскад
У поширених реалізаціях класу D аудіосигнал керує високочастотним перемиканням вихідних транзисторів.
Один із способів керування називається PWM (Pulse Width Modulation), або широтно-імпульсна модуляція. Інформація про аудіосигнал передається зміною тривалості імпульсів.
Частота перемикання зазвичай значно перевищує верхню межу чутного діапазону. Після вихідного каскаду спеціальний фільтр пригнічує високочастотні складові перемикання, залишаючи сигнал, призначений для акустичної системи.
Тут важливо розуміти дві речі.
По-перше, клас D не означає цифровий підсилювач. Багато таких пристроїв отримують звичайний аналоговий сигнал через RCA або XLR і використовують аналогове керування перемикальним каскадом.
По-друге, якість результату залежить не тільки від частоти перемикання. Значення мають точність керування транзисторами, затримки, паразитні параметри компонентів, живлення, фільтрація та зворотний зв'язок.
Тому сама наявність високої частоти перемикання не є достатньою підставою вважати один підсилювач кращим за інший.
3. Вихідний фільтр і взаємодія з акустикою
Одна з найважливіших відмінностей між конструкціями класу D пов'язана з вихідним LC-фільтром.
LC означає поєднання індуктивності (L) і конденсатора (C). Ці елементи формують фільтр, який пригнічує високочастотні компоненти перемикання.
Проблема полягає в тому, що акустична система не є простим резистором із постійним опором.
Її імпеданс змінюється залежно від частоти. На нього впливають динаміки, кросовер, резонанси та конструкція акустики.
Якщо вихідний фільтр підсилювача недостатньо ізольований від впливу навантаження, частотна характеристика може змінюватися залежно від підключених колонок.
Наприклад, один і той самий підсилювач здатний демонструвати дещо різну поведінку на резистивних навантаженнях 4 та 8 Ом. З реальною акустикою картина може бути складнішою.
Що показують незалежні вимірювання
У незалежних лабораторних вимірюваннях Fosi Audio V3 Stereo відзначено залежність частотної характеристики від навантаження. Пристрій може показувати добрі результати за шумами та спотвореннями, але це не усуває впливу вихідного фільтра на високочастотну частину характеристики.
Цей приклад важливий не як доказ низької якості Fosi, а як демонстрація обмежень оцінювання підсилювача за одним числовим показником.
Якщо два пристрої мають близькі значення спотворень на частоті 1 кГц, це ще не означає, що вони однаково поводитимуться з різними акустичними системами.
Водночас вимірювана відмінність не обов'язково буде чутною. Її практичне значення залежить від величини відхилення, характеристик акустики, рівня гучності та умов прослуховування.
Головний висновок: для класу D особливо корисно перевіряти частотну характеристику не лише на одному стандартному навантаженні.
4. Зворотний зв'язок і технологія PFFB
Зворотний зв'язок дозволяє підсилювачу порівнювати фактичний вихідний сигнал із заданим та коригувати відхилення.
У підсилювачах класу D місце, з якого береться сигнал зворотного зв'язку, має особливе значення.
Якщо контроль здійснюється до вихідного LC-фільтра, система не повністю враховує зміни, які виникають після нього.
Один зі способів розв'язання цієї проблеми називається PFFB (Post-Filter Feedback), або зворотний зв'язок після вихідного фільтра.
У такій схемі контролюється сигнал уже після LC-фільтра. Це дозволяє зменшувати залежність вихідних характеристик від навантаження та коригувати частину похибок, які виникають у вихідному тракті.
Але PFFB не є автоматичною гарантією якості.
Результат залежить від стійкості петлі зворотного зв'язку, її смуги пропускання, фазових запасів та конкретної схемотехніки.
Крім того, не кожна сучасна система зворотного зв'язку класу D реалізована однаково. Складні фірмові рішення не варто зводити лише до наявності або відсутності PFFB.
Показовий приклад: у бюджетному сегменті Fosi Audio V3 Mono використовує рішення зі зворотним зв'язком після фільтра. Проте це інша модель, ніж стереофонічний Fosi Audio V3, який ми розглядаємо далі.
Отже, сама технологія PFFB уже не є винятковою ознакою дорогого High-End підсилювача. Важливі якість її реалізації та підсумкові вимірювання.
5. T+A A 200 та Eversolo AMP-F2: два підходи до класу D
Щоб побачити, наскільки різними можуть бути конструкції, порівняємо два підсилювачі потужності: T+A A 200 та Eversolo AMP-F2.
Обидва використовують клас D, але їхні інженерні рішення та позиціонування відрізняються.
T+A A 200: контроль вихідних характеристик
Німецький T+A A 200 належить до Series 200.
У його конструкції виробник поєднує вихідний каскад на основі технології PURIFI Eigentakt, власні високовольтні попередні каскади HV та спеціально розроблену високочастотну систему живлення.
Одна з ключових заявлених особливостей A 200 полягає у стабільності частотної характеристики за зміни навантаження.
T+A наводить такі характеристики:
- Номінальна потужність: 125 Вт на канал при 8 Ом.
- Номінальна потужність: 250 Вт на канал при 4 Ом.
- Коефіцієнт гармонічних та інтермодуляційних спотворень: менш ніж 0,002%.
- Коефіцієнт демпфування: понад 800 у стандартному режимі та понад 70 у режимі DF LO.
Коефіцієнт демпфування характеризує співвідношення імпедансу навантаження до вихідного імпедансу підсилювача. Він допомагає оцінювати електричну взаємодію підсилювача з акустикою, але не визначає якість баса сам по собі.
Можливість перемикання режиму демпфування в A 200 цікава тим, що виробник свідомо передбачив два варіанти вихідної взаємодії з акустикою.
Практична цінність такого підходу полягає не в обіцянці універсально кращого звучання, а в увазі до поведінки підсилювача в різних умовах навантаження.
Eversolo AMP-F2: потужність і гнучкість системи
Eversolo AMP-F2 використовує підсилювальні модулі Starke Sound NS600 та імпульсний блок живлення.
За офіційною інструкцією його вихідна потужність становить:
- 145 Вт на канал при 8 Ом, за THD 1%.
- 250 Вт на канал при 4 Ом, за THD 1%.
THD (Total Harmonic Distortion) означає коефіцієнт гармонічних спотворень. Умови, за яких його вимірюють, принципово важливі для правильного тлумачення потужності.
AMP-F2 має балансні входи XLR, небалансні RCA та підтримує мостовий режим BTL (Bridge-Tied Load). У мостовому режимі два канали працюють разом на одне навантаження відповідно до передбаченої виробником схеми підключення.
Це дозволяє використовувати пристрій як стереофонічний підсилювач або будувати систему з окремими підсилювачами для кожного каналу.
У такому випадку покупець отримує не лише певний запас потужності, а й можливість змінювати конфігурацію системи.
Чи можна порівнювати потужність цих моделей безпосередньо?
Не зовсім.
Для AMP-F2 у наведених значеннях прямо зазначено поріг THD 1%. У специфікаціях T+A A 200 номінальна потужність та низькі значення спотворень наведені як окремі характеристики.
Це не доводить, що номінальні потужності вимірювалися за однаковою методикою.
Тому твердження, що AMP-F2 потужніший за A 200 на 8 Ом лише через числа 145 і 125 Вт, було б некоректним.
Для об'єктивного порівняння потрібні однакові умови тестування.
6. Бюджетний клас D і High-End: за що насправді платить покупець
Висока ефективність класу D зробила можливим створення доступних підсилювачів із характеристиками, які ще недавно були складнішими для реалізації в компактному корпусі.
Тому порівняння бюджетного пристрою з дорогим High-End підсилювачем сьогодні особливо цікаве.
Але спочатку потрібно врахувати різницю у функціональності.
Fosi Audio V3: доступна реалізація класу D
Fosi Audio V3 Stereo побудований на мікросхемі Texas Instruments TPA3255.
Це компактний двоканальний підсилювач із входом RCA та регулятором гучності. Він може працювати без окремого попереднього підсилювача, якщо джерело сигналу відповідає вимогам підключення.
У продажу трапляються комплектації з різними зовнішніми блоками живлення, зокрема на 32 В і 48 В.
Це важлива обставина, оскільки напруга та потужність блока живлення впливають на доступну вихідну потужність підсилювача.
У документації виробника можна зустріти максимальне значення до 300 Вт на канал при 4 Ом. Проте його не слід сприймати як гарантовану безперервну потужність у будь-якій комплектації.
Наприклад, блок живлення 48 В / 5 А має номінальну вхідну для підсилювача електричну потужність 240 Вт. Він не може необмежено довго забезпечувати сумарну вихідну потужність 600 Вт, оскільки це суперечило б енергетичному балансу.
Це не робить Fosi поганим підсилювачем. Просто максимальну паспортну цифру потрібно читати разом з умовами вимірювання.
Що пропонує Eversolo AMP-F2
У порівнянні з Fosi Audio V3 модель AMP-F2 має іншу конструктивну концепцію.
Це окремий підсилювач потужності з балансними входами, системним керуванням і можливістю мостового підключення.
Він розрахований на використання з окремим попереднім підсилювачем або джерелом із регульованим виходом.
Покупець платить, зокрема, за можливості інтеграції в складнішу стереосистему, конфігураційну гнучкість та реалізацію живлення і вихідного каскаду.
Але сама наявність XLR, потужнішого блока живлення чи мостового режиму не гарантує, що за звичайної гучності на конкретній акустиці AMP-F2 буде чутно кращим за Fosi.
Що додає T+A A 200
У T+A A 200 акцент зміщується на складнішу інтеграцію підсилювальних каскадів, системи живлення та контролю вихідних характеристик.
Для покупця найбільш предметні переваги, які варто розглядати:
- Заявлена виробником незалежність частотної характеристики від навантаження.
- Низькі паспортні показники спотворень.
- Два режими коефіцієнта демпфування.
- Інтеграція з компонентами Series 200.
- Конструктивна реалізація, орієнтована на тривалу експлуатацію в повноцінній Hi-Fi системі.
Однак і тут необхідно відокремлювати підтверджені технічні характеристики від припущень про звучання.
Висока ціна не доводить автоматично, що різниця буде чутною в кожному порівнянні.
Чи може бюджетний клас D звучати не гірше?
Так, за певних умов це можливо.
Якщо два підсилювачі працюють без перевантаження, мають достатню потужність для конкретної акустики, а рівні гучності точно узгоджені, відмінності можуть бути невеликими або непомітними для слухача.
Але це не означає, що всі підсилювачі однакові.
Відмінності можуть проявитися на складнішому навантаженні, за високої гучності, під час роботи поблизу межі потужності або в системах із підвищеними вимогами до шуму та функціональності.
Тому правильне запитання не «наскільки дорогий підсилювач кращий», а «які його переваги потрібні саме моїй системі?»
7. Три поширені міфи про клас D
Міф 1. Клас D звучить холодно та неприродно
У класу D немає універсального характеру звучання, який можна вивести лише з принципу роботи вихідного каскаду.
На результат впливають частотна характеристика, рівень спотворень, шум, поведінка з навантаженням та робота підсилювача в конкретній системі.
Тому твердження про обов'язково «холодний» звук класу D не має достатнього технічного обґрунтування.
Міф 2. Підсилювач класу D завжди слабше контролює бас
Контроль низькочастотних динаміків залежить не лише від класу підсилення.
Мають значення вихідний імпеданс підсилювача, здатність забезпечувати необхідний струм, параметри акустики та умови її роботи.
Сучасний клас D може мати дуже низький вихідний імпеданс і високий коефіцієнт демпфування.
Проте надзвичайно велике значення цього коефіцієнта саме по собі не гарантує кращого баса. У реальній системі вплив також мають опір кабелів, кросовер і механічні характеристики динаміків.
Міф 3. Вища потужність і нижчий THD означають кращий звук
Паспортні числа потрібно оцінювати в контексті.
Потужність, виміряна на 1 кГц при 1% THD, не еквівалентна потужності, виміряній у всьому звуковому діапазоні за нижчого рівня спотворень.
А низький THD на одному рівні сигналу не описує поведінку підсилювача за інших рівнів потужності чи на різних частотах.
Тому для оцінювання якості потрібна сукупність вимірювань, а не один найпривабливіший показник.
8. Як оцінювати характеристики та правильно порівнювати підсилювачі
Професійні лабораторні тести корисні саме тим, що дозволяють побачити поведінку пристрою за різних умов.
Ось на що варто звертати увагу.
Потужність: за яких умов її вимірювали
Перед порівнянням потрібно з'ясувати:
- Опір навантаження: 4 чи 8 Ом.
- Частоту тестового сигналу: 1 кГц або ширший діапазон.
- Допустимий рівень спотворень.
- Чи працювали одночасно обидва канали.
- Чи йдеться про тривалу потужність або короткочасний максимум.
Без цих даних дві цифри у ватах можуть описувати різні режими роботи.
Спотворення: не лише одна цифра
THD+N (Total Harmonic Distortion plus Noise) означає сумарний рівень гармонічних спотворень і шуму.
Для оцінювання підсилювача корисно дивитися не тільки на THD+N при 1 кГц, а й на залежність спотворень від потужності та частоти.
Особливо цікаво, як змінюються характеристики на високих частотах, поблизу максимальної потужності та зі складнішим навантаженням.
Однак не можна стверджувати, що всі підсилювачі класу D обов'язково демонструють однакове зростання спотворень на високих частотах. Це залежить від конкретної конструкції.
Частотна характеристика: перевірка на різних навантаженнях
Для класу D це один із найінформативніших тестів.
Якщо характеристика змінюється при переході з 4 на 8 Ом, потрібно оцінити величину відхилення та частотну область, у якій воно виникає.
Невелике відхилення у верхній частині звукового діапазону не обов'язково матиме практичне значення для кожного слухача. Але знати про нього корисно, особливо під час підбору акустики.
Складне навантаження та запас струму
Номінальні 4 або 8 Ом не описують повністю поведінку реальної акустичної системи.
Її імпеданс може суттєво знижуватися на окремих частотах, а фазові зсуви створюють додаткове навантаження на підсилювач.
Тому важливі стабільність роботи, захист від перевантаження та здатність забезпечувати необхідний струм.
Водночас заявлений виробником мінімальний імпеданс не слід автоматично трактувати як рекомендацію для постійної роботи на такому навантаженні.
Електромагнітні перешкоди
Через високочастотне перемикання підсилювачі класу D потребують уваги до електромагнітної сумісності, або EMC (Electromagnetic Compatibility).
Якість компонування плати, екранування, фільтрації та розведення кабелів допомагає зменшувати небажані високочастотні перешкоди.
Це інженерне завдання, а не доказ того, що клас D обов'язково створює проблеми в аудіосистемі.
Як організувати прослуховування
Якщо мета полягає саме в порівнянні звучання, потрібно максимально зменшити вплив сторонніх чинників.
Насамперед слід використовувати ту саму акустику, однакове джерело сигналу та узгоджені рівні гучності.
Навіть невелика різниця гучності може впливати на суб'єктивну оцінку.
Бажано також уникати перевантаження підсилювачів і, за можливості, проводити порівняння без знання того, який пристрій працює в конкретний момент.
Це не замінює лабораторних вимірювань, але робить прослуховування значно інформативнішим.
9. Висновок: що насправді визначає якість класу D
Сучасний клас D уже не можна оцінювати за старими уявленнями про компактні та недорогі підсилювачі.
Технологія здатна забезпечувати високу ефективність, значну потужність і низькі спотворення. Проте підсумкові характеристики залежать від реалізації всього пристрою.
Fosi Audio V3 демонструє, наскільки доступним став якісний підсилювальний тракт. Eversolo AMP-F2 пропонує іншу функціональність і гнучкість побудови системи. T+A A 200 робить особливий акцент на контролі вихідних характеристик і складнішій інтеграції інженерних рішень.
Ці відмінності не потрібно перетворювати на просту шкалу «гірше або краще». Для однієї системи достатньо можливостей компактного бюджетного підсилювача. Для іншої важливими будуть стабільність характеристик зі складною акустикою, системні підключення, запас потужності або специфічні конструктивні рішення.
Найкращий підсилювач не обов'язково найдорожчий. Це пристрій, характеристики та можливості якого відповідають конкретній аудіосистемі.
