Усилители класса D давно вышли за пределы компактной и бюджетной аудиотехники. Сегодня эту схемотехнику используют как в доступных настольных устройствах, так и в серьёзных усилителях для High-End систем. Но если принцип работы одинаков, почему настолько различаются конструкции, характеристики и цены?
Ответ не сводится к мощности или названию усилительного модуля. Важны реализация обратной связи, выходного фильтра, блока питания, входных каскадов и их взаимодействие с акустикой.
Разберёмся, как работает класс D, чем отличаются конкретные инженерные решения и какие характеристики действительно стоит проверять перед покупкой.
1. Что такое класс D и почему он используется в High-End
Класс усиления описывает принцип работы выходного каскада, а не уровень качества звучания.
В традиционных аналоговых усилителях классов A и AB выходные транзисторы значительную часть времени работают в линейном режиме. Они регулируют ток через нагрузку, а часть энергии преобразуется в тепло.
В классе D выходные транзисторы преимущественно находятся в двух состояниях: включено или выключено. Благодаря этому потери энергии могут быть значительно меньше.
Практические преимущества такого подхода:
Однако высокая эффективность не гарантирует низких искажений, стабильной частотной характеристики или хорошей работы со сложной акустикой.
Именно поэтому два усилителя класса D могут демонстрировать разные результаты измерений, хотя используют схожий принцип преобразования энергии.

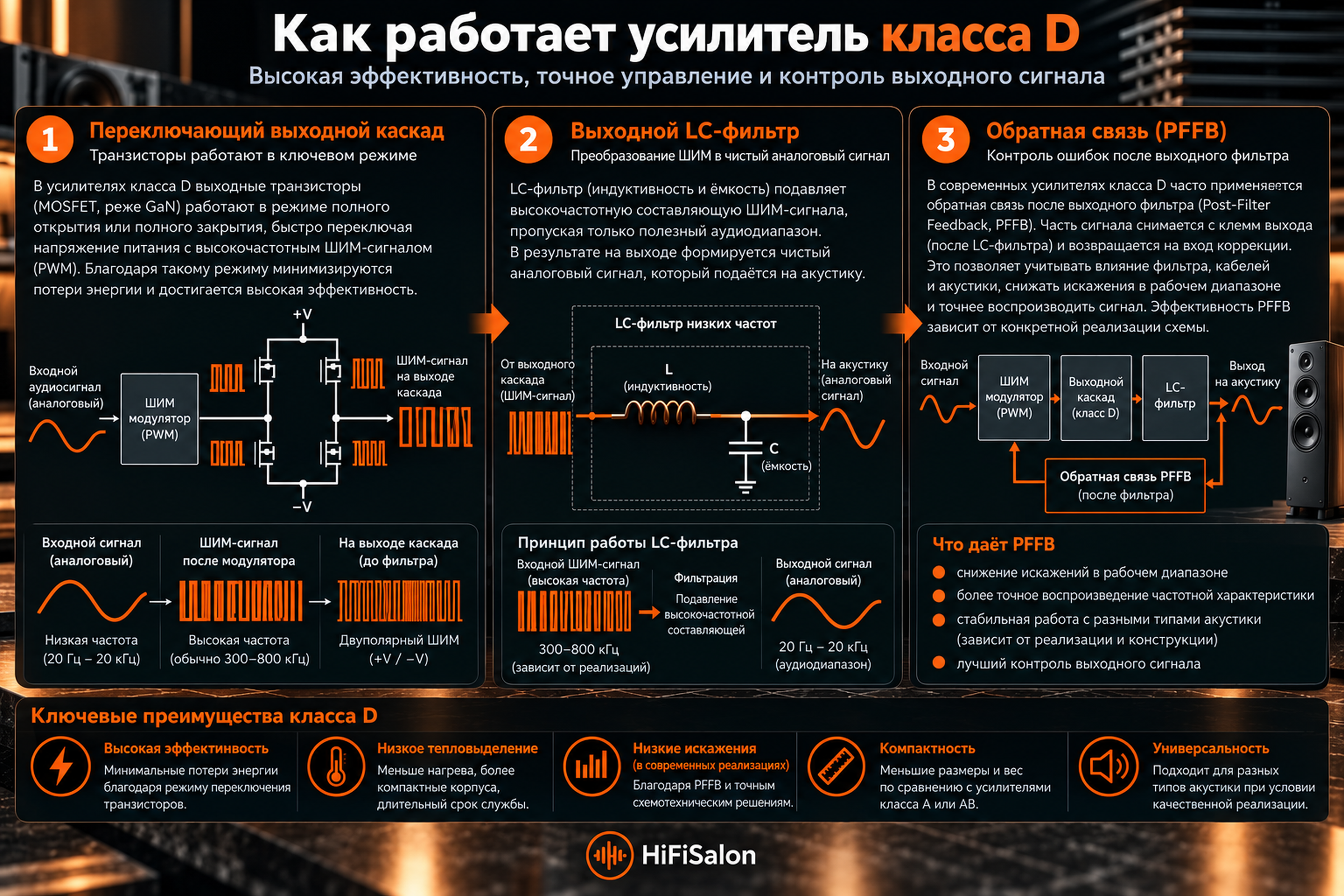

2. Как работает переключающий выходной каскад
В распространённых реализациях класса D аудиосигнал управляет высокочастотным переключением выходных транзисторов.
Один из способов управления называется PWM (Pulse Width Modulation), или широтно-импульсная модуляция. Информация об аудиосигнале передаётся изменением длительности импульсов.
Частота переключения обычно значительно превышает верхнюю границу слышимого диапазона. После выходного каскада специальный фильтр подавляет высокочастотные составляющие переключения, оставляя сигнал, предназначенный для акустической системы.
Здесь важно понимать две вещи.
Во-первых, класс D не означает цифровой усилитель. Многие такие устройства получают обычный аналоговый сигнал через RCA или XLR и используют аналоговое управление переключающим каскадом.
Во-вторых, качество результата зависит не только от частоты переключения. Значение имеют точность управления транзисторами, задержки, паразитные параметры компонентов, питание, фильтрация и обратная связь.
Поэтому само наличие высокой частоты переключения не является достаточным основанием считать один усилитель лучше другого.
3. Выходной фильтр и взаимодействие с акустикой
Одно из важнейших различий между конструкциями класса D связано с выходным LC-фильтром.
LC означает сочетание индуктивности (L) и конденсатора (C). Эти элементы формируют фильтр, который подавляет высокочастотные компоненты переключения.
Проблема заключается в том, что акустическая система не является простым резистором с постоянным сопротивлением.
Её импеданс изменяется в зависимости от частоты. На него влияют динамики, кроссовер, резонансы и конструкция акустики.
Если выходной фильтр усилителя недостаточно изолирован от влияния нагрузки, частотная характеристика может изменяться в зависимости от подключённых колонок.
Например, один и тот же усилитель способен демонстрировать несколько разное поведение на резистивных нагрузках 4 и 8 Ом. С реальной акустикой картина может быть сложнее.
Что показывают независимые измерения
В независимых лабораторных измерениях Fosi Audio V3 Stereo отмечена зависимость частотной характеристики от нагрузки. Устройство может показывать хорошие результаты по шумам и искажениям, но это не устраняет влияние выходного фильтра на высокочастотную часть характеристики.
Этот пример важен не как доказательство низкого качества Fosi, а как демонстрация ограничений оценки усилителя по одному числовому показателю.
Если два устройства имеют близкие значения искажений на частоте 1 кГц, это ещё не означает, что они одинаково будут вести себя с разными акустическими системами.
В то же время измеряемое различие не обязательно будет слышимым. Его практическое значение зависит от величины отклонения, характеристик акустики, уровня громкости и условий прослушивания.
Главный вывод: для класса D особенно полезно проверять частотную характеристику не только на одной стандартной нагрузке.
4. Обратная связь и технология PFFB
Обратная связь позволяет усилителю сравнивать фактический выходной сигнал с заданным и корректировать отклонения.
В усилителях класса D место, с которого берётся сигнал обратной связи, имеет особое значение.
Если контроль осуществляется до выходного LC-фильтра, система не полностью учитывает изменения, возникающие после него.
Один из способов решения этой проблемы называется PFFB (Post-Filter Feedback), или обратная связь после выходного фильтра.
В такой схеме контролируется сигнал уже после LC-фильтра. Это позволяет уменьшать зависимость выходных характеристик от нагрузки и корректировать часть погрешностей, возникающих в выходном тракте.
Но PFFB не является автоматической гарантией качества.
Результат зависит от устойчивости петли обратной связи, её полосы пропускания, фазовых запасов и конкретной схемотехники.
Кроме того, не каждая современная система обратной связи класса D реализована одинаково. Сложные фирменные решения не стоит сводить только к наличию или отсутствию PFFB.
Показательный пример: в бюджетном сегменте Fosi Audio V3 Mono использует решение с обратной связью после фильтра. Однако это другая модель, отличная от стереофонического Fosi Audio V3, который мы рассмотрим далее.
Следовательно, сама технология PFFB уже не является исключительным признаком дорогого High-End усилителя. Важны качество её реализации и итоговые измерения.
5. T+A A 200 и Eversolo AMP-F2: два подхода к классу D
Чтобы увидеть, насколько разными могут быть конструкции, сравним два усилителя мощности: T+A A 200 и Eversolo AMP-F2.
Оба используют класс D, но их инженерные решения и позиционирование различаются.
T+A A 200: контроль выходных характеристик
Немецкий T+A A 200 относится к Series 200.
В его конструкции производитель сочетает выходной каскад на основе технологии PURIFI Eigentakt, собственные высоковольтные предварительные каскады HV и специально разработанную высокочастотную систему питания.
Одна из ключевых заявленных особенностей A 200 заключается в стабильности частотной характеристики при изменении нагрузки.
T+A приводит следующие характеристики:
- Высокий коэффициент полезного действия.
- Меньшее тепловыделение при сопоставимой выходной мощности.
- Возможность создавать компактные усилители.
- Меньшая потребность в массивных радиаторах.
- Гибкость компоновки многоканальных и моноблочных систем.
Коэффициент демпфирования характеризует отношение импеданса нагрузки к выходному импедансу усилителя. Он помогает оценивать электрическое взаимодействие усилителя с акустикой, но сам по себе не определяет качество баса.
Возможность переключения режима демпфирования в A 200 интересна тем, что производитель сознательно предусмотрел два варианта выходного взаимодействия с акустикой.
Практическая ценность такого подхода заключается не в обещании универсально лучшего звучания, а во внимании к поведению усилителя в разных условиях нагрузки.
Eversolo AMP-F2: мощность и гибкость системы
Eversolo AMP-F2 использует усилительные модули Starke Sound NS600 и импульсный блок питания.
Согласно официальной инструкции, его выходная мощность составляет:
- Номинальная мощность: 125 Вт на канал при 8 Ом.
- Номинальная мощность: 250 Вт на канал при 4 Ом.
- Коэффициент гармонических и интермодуляционных искажений: менее 0,002%.
- Коэффициент демпфирования: более 800 в стандартном режиме и более 70 в режиме DF LO.
THD (Total Harmonic Distortion) означает коэффициент гармонических искажений. Условия, при которых его измеряют, принципиально важны для правильного понимания мощности.
AMP-F2 имеет балансные входы XLR, небалансные RCA и поддерживает мостовой режим BTL (Bridge-Tied Load). В мостовом режиме два канала работают совместно на одну нагрузку в соответствии с предусмотренной производителем схемой подключения.
Это позволяет использовать устройство как стереофонический усилитель или строить систему с отдельными усилителями для каждого канала.
В таком случае покупатель получает не только определённый запас мощности, но и возможность изменять конфигурацию системы.
Можно ли сравнивать мощность этих моделей напрямую?
Не совсем.
Для AMP-F2 в приведённых значениях прямо указан порог THD 1%. В спецификациях T+A A 200 номинальная мощность и низкие значения искажений приведены как отдельные характеристики.
Это не доказывает, что номинальные мощности измерялись по одинаковой методике.
Поэтому утверждение, что AMP-F2 мощнее A 200 на 8 Ом только из-за чисел 145 и 125 Вт, было бы некорректным.
Для объективного сравнения необходимы одинаковые условия тестирования.
6. Бюджетный класс D и High-End: за что на самом деле платит покупатель
Высокая эффективность класса D сделала возможным создание доступных усилителей с характеристиками, которые ещё недавно было сложнее реализовать в компактном корпусе.
Поэтому сравнение бюджетного устройства с дорогим High-End усилителем сегодня особенно интересно.
Но сначала нужно учесть различия в функциональности.
Fosi Audio V3: доступная реализация класса D
Fosi Audio V3 Stereo построен на микросхеме Texas Instruments TPA3255.
Это компактный двухканальный усилитель с входом RCA и регулятором громкости. Он может работать без отдельного предварительного усилителя, если источник сигнала соответствует требованиям подключения.
В продаже встречаются комплектации с разными внешними блоками питания, в частности на 32 В и 48 В.
Это важное обстоятельство, поскольку напряжение и мощность блока питания влияют на доступную выходную мощность усилителя.
В документации производителя можно встретить максимальное значение до 300 Вт на канал при 4 Ом. Однако его не следует воспринимать как гарантированную непрерывную мощность в любой комплектации.
Например, блок питания 48 В / 5 А имеет номинальную электрическую мощность 240 Вт, доступную на входе усилителя. Он не может неограниченно долго обеспечивать суммарную выходную мощность 600 Вт, поскольку это противоречило бы энергетическому балансу.
Это не делает Fosi плохим усилителем. Просто максимальную паспортную цифру нужно рассматривать вместе с условиями измерения.
Что предлагает Eversolo AMP-F2
По сравнению с Fosi Audio V3 модель AMP-F2 имеет другую конструктивную концепцию.
Это отдельный усилитель мощности с балансными входами, системным управлением и возможностью мостового подключения.
Он рассчитан на использование с отдельным предварительным усилителем или источником с регулируемым выходом.
Покупатель платит, в частности, за возможности интеграции в более сложную стереосистему, гибкость конфигурации и реализацию питания и выходного каскада.
Но само наличие XLR, более мощного блока питания или мостового режима не гарантирует, что при обычной громкости на конкретной акустике AMP-F2 будет заметно лучше звучать, чем Fosi.
Что добавляет T+A A 200
В T+A A 200 акцент смещается на более сложную интеграцию усилительных каскадов, системы питания и контроля выходных характеристик.
Для покупателя наиболее предметные преимущества, которые стоит рассматривать:
- 145 Вт на канал при 8 Ом, при THD 1%.
- 250 Вт на канал при 4 Ом, при THD 1%.
Однако и здесь необходимо отделять подтверждённые технические характеристики от предположений о звучании.
Высокая цена не доказывает автоматически, что разница будет слышна при каждом сравнении.
Может ли бюджетный класс D звучать не хуже?
Да, при определённых условиях это возможно.
Если два усилителя работают без перегрузки, имеют достаточную мощность для конкретной акустики, а уровни громкости точно согласованы, различия могут быть небольшими или незаметными для слушателя.
Но это не означает, что все усилители одинаковы.
Различия могут проявиться на более сложной нагрузке, при высокой громкости, во время работы вблизи предела мощности или в системах с повышенными требованиями к шуму и функциональности.
Поэтому правильный вопрос не «насколько дорогой усилитель лучше», а «какие его преимущества необходимы именно моей системе?».
7. Три распространённых мифа о классе D
Миф 1. Класс D звучит холодно и неестественно
У класса D нет универсального характера звучания, который можно вывести только из принципа работы выходного каскада.
На результат влияют частотная характеристика, уровень искажений, шум, поведение с нагрузкой и работа усилителя в конкретной системе.
Поэтому утверждение об обязательно «холодном» звуке класса D не имеет достаточного технического обоснования.
Миф 2. Усилитель класса D всегда хуже контролирует бас
Контроль низкочастотных динамиков зависит не только от класса усиления.
Имеют значение выходной импеданс усилителя, способность обеспечивать необходимый ток, параметры акустики и условия её работы.
Современный класс D может иметь очень низкий выходной импеданс и высокий коэффициент демпфирования.
Однако чрезвычайно большое значение этого коэффициента само по себе не гарантирует лучшего баса. В реальной системе влияние также оказывают сопротивление кабелей, кроссовер и механические характеристики динамиков.
Миф 3. Более высокая мощность и более низкий THD означают лучший звук
Паспортные числа нужно оценивать в контексте.
Мощность, измеренная на 1 кГц при 1% THD, не эквивалентна мощности, измеренной во всём звуковом диапазоне при более низком уровне искажений.
А низкий THD на одном уровне сигнала не описывает поведение усилителя при других уровнях мощности или на разных частотах.
Поэтому для оценки качества необходима совокупность измерений, а не один наиболее привлекательный показатель.
8. Как оценивать характеристики и правильно сравнивать усилители
Профессиональные лабораторные тесты полезны именно тем, что позволяют увидеть поведение устройства в разных условиях.
Вот на что стоит обращать внимание.
Мощность: при каких условиях её измеряли
Перед сравнением необходимо выяснить:
- Заявленная производителем независимость частотной характеристики от нагрузки.
- Низкие паспортные показатели искажений.
- Два режима коэффициента демпфирования.
- Интеграция с компонентами Series 200.
- Конструктивная реализация, ориентированная на длительную эксплуатацию в полноценной Hi-Fi системе.
Без этих данных две цифры в ваттах могут описывать разные режимы работы.
Искажения: не только одна цифра
THD+N (Total Harmonic Distortion plus Noise) означает суммарный уровень гармонических искажений и шума.
Для оценки усилителя полезно смотреть не только на THD+N при 1 кГц, но и на зависимость искажений от мощности и частоты.
Особенно интересно, как изменяются характеристики на высоких частотах, вблизи максимальной мощности и с более сложной нагрузкой.
Однако нельзя утверждать, что все усилители класса D обязательно демонстрируют одинаковый рост искажений на высоких частотах. Это зависит от конкретной конструкции.
Частотная характеристика: проверка на разных нагрузках
Для класса D это один из наиболее информативных тестов.
Если характеристика изменяется при переходе с 4 на 8 Ом, необходимо оценить величину отклонения и частотную область, в которой оно возникает.
Небольшое отклонение в верхней части звукового диапазона не обязательно будет иметь практическое значение для каждого слушателя. Но знать о нём полезно, особенно при подборе акустики.
Сложная нагрузка и запас по току
Номинальные 4 или 8 Ом не описывают полностью поведение реальной акустической системы.
Её импеданс может существенно снижаться на отдельных частотах, а фазовые сдвиги создают дополнительную нагрузку на усилитель.
Поэтому важны стабильность работы, защита от перегрузки и способность обеспечивать необходимый ток.
В то же время заявленный производителем минимальный импеданс не следует автоматически трактовать как рекомендацию для постоянной работы на такой нагрузке.
Электромагнитные помехи
Из-за высокочастотного переключения усилители класса D требуют внимания к электромагнитной совместимости, или EMC (Electromagnetic Compatibility).
Качество компоновки платы, экранирования, фильтрации и прокладки кабелей помогает уменьшать нежелательные высокочастотные помехи.
Это инженерная задача, а не доказательство того, что класс D обязательно создаёт проблемы в аудиосистеме.
Как организовать прослушивание
Если цель заключается именно в сравнении звучания, необходимо максимально уменьшить влияние посторонних факторов.
Прежде всего следует использовать ту же акустику, одинаковый источник сигнала и согласованные уровни громкости.
Даже небольшая разница громкости может влиять на субъективную оценку.
Желательно также избегать перегрузки усилителей и, по возможности, проводить сравнение без знания того, какое устройство работает в конкретный момент.
Это не заменяет лабораторных измерений, но делает прослушивание значительно информативнее.
9. Вывод: что на самом деле определяет качество класса D
Современный класс D уже нельзя оценивать на основании старых представлений о компактных и недорогих усилителях.
Технология способна обеспечивать высокую эффективность, значительную мощность и низкие искажения. Однако итоговые характеристики зависят от реализации всего устройства.
Fosi Audio V3 демонстрирует, насколько доступным стал качественный усилительный тракт. Eversolo AMP-F2 предлагает другую функциональность и гибкость построения системы. T+A A 200 делает особый акцент на контроле выходных характеристик и более сложной интеграции инженерных решений.
Эти различия не нужно превращать в простую шкалу «хуже или лучше». Для одной системы достаточно возможностей компактного бюджетного усилителя. Для другой важными будут стабильность характеристик со сложной акустикой, системные подключения, запас мощности или специфические конструктивные решения.
Лучший усилитель не обязательно самый дорогой. Это устройство, характеристики и возможности которого соответствуют конкретной аудиосистеме.
Менеджеры HiFiSalon помогут оценить совместимость усилителя с акустикой, определить необходимый запас мощности и сравнить подходящие модели. А возможность послушать технику в шоуруме HiFiSalon позволит дополнить технические характеристики собственным опытом.
- Сопротивление нагрузки: 4 или 8 Ом.
- Частоту тестового сигнала: 1 кГц или более широкий диапазон.
- Допустимый уровень искажений.
- Работали ли одновременно оба канала.
- Идёт ли речь о длительной мощности или кратковременном максимуме.
