Як виміряти акустику вдома: REW, АЧХ, Waterfall і Spectrogram

Навіть якісна Hi-Fi система може звучати зовсім по-різному залежно від приміщення. В одному місці бас здається надмірним, в іншому майже зникає. Іноді достатньо пересунути колонки або змінити положення слухача, щоб отримати помітно кращий результат без заміни компонентів.

Але як зрозуміти, що саме відбувається зі звуком? Для цього можна використати вимірювальний мікрофон і безкоштовну програму REW (Room EQ Wizard). Вона допомагає побачити частотну характеристику системи, виявити можливі кімнатні резонанси та перевірити ефективність змін.

У цій статті розглянемо, як підготувати обладнання, виконати перше вимірювання та правильно прочитати три основні графіки: АЧХ, Waterfall і Spectrogram. Головне завдання полягає не в отриманні ідеально рівної лінії, а в розумінні того, що відбувається зі звуком у конкретній кімнаті.

Швидка навігація

1. Навіщо вимірювати акустику вдома

2. Що потрібно для вимірювань

3. Як підготувати REW

4. Перше вимірювання: покрокова інструкція

5. Як читати АЧХ

6. Waterfall: як побачити затухання звуку

7. Spectrogram: частота, час і енергія

8. Практичний приклад: до та після

9. Типові помилки вимірювання

10. Що робити з результатами

11. Коли потрібна допомога фахівця

1. Навіщо вимірювати акустику вдома

Коли ми слухаємо колонки у звичайній кімнаті, до вух потрапляє не лише прямий звук від динаміків, а й відбиття від стін, підлоги, стелі та предметів інтер'єру. На низьких частотах особливо помітний вплив геометрії приміщення.

У результаті можуть виникати:

Піки АЧХ, коли певні частоти відтворюються надмірно голосно.

Провали АЧХ, коли частина звукового діапазону послаблюється.

Кімнатні моди, резонансні коливання звукового поля, пов’язані з розмірами приміщення.

SBIR (Speaker Boundary Interference Response), інтерференція прямого звуку колонки з відбиттями від навколишніх поверхонь.

Тривале затухання окремих частот, яке іноді сприймається як гул або недостатня чіткість баса.

Вимірювання дозволяють побачити ці особливості й перевірити можливі причини. Наприклад, якщо на графіку є глибокий провал, переміщення мікрофона на 20–30 см може показати, наскільки сильно він залежить від положення слухача.

Важливо розуміти, що домашні вимірювання не замінюють незалежних лабораторних тестів колонок. Вони насамперед характеризують роботу конкретної акустичної системи в конкретному приміщенні.

Про те, як оцінювати акустику за результатами незалежних тестів, ми вже розповідали в статті: «Як читати незалежні вимірювання акустики перед покупкою»

2. Що потрібно для вимірювань

Для базового вимірювання домашньої стереосистеми достатньо кількох компонентів.

REW (Room EQ Wizard) є програмою для акустичних вимірювань. Вона дозволяє досліджувати амплітудно-частотну характеристику, імпульсну відповідь, часовий спад звукової енергії та інші параметри.

Для домашніх вимірювань часто використовують USB-мікрофони з індивідуальним калібруванням, наприклад miniDSP UMIK-1. Він підключається безпосередньо до комп’ютера й не потребує окремого мікрофонного передпідсилювача.

Звичайний мікрофон гарнітури або смартфона не варто використовувати для точного аналізу АЧХ без належного калібрування.

Для першого знайомства з REW окремий аудіоінтерфейс необов’язковий, якщо використовується USB-мікрофон, а комп’ютер може передавати тестовий сигнал до Hi-Fi системи.

Однак схема підключення впливає на можливості точних часових і фазових вимірювань.

3. Як підготувати REW до вимірювання

Перед першим тестом потрібно правильно налаштувати програму, перевірити аудіотракт і розташувати мікрофон.

Крок 1. Встановіть REW і підключіть обладнання

Завантажте програму з офіційного сайту Room EQ Wizard.

Офіційний сайт: офіційного сайту Room EQ Wizard

Підключіть вимірювальний мікрофон до комп’ютера. Комп’ютер з’єднайте з Hi-Fi системою через USB-ЦАП, відповідний аудіовихід або інший доступний спосіб відтворення.

Переконайтеся, що тестовий сигнал надходитиме саме до потрібної акустичної системи.

Крок 2. Перевірте обробку аудіосигналу

Перед базовим вимірюванням бажано вимкнути:

системні еквалайзери;

просторові аудіоефекти;

автоматичне регулювання гучності;

тонкомпенсацію та інші додаткові звукові обробки;

цифрову корекцію приміщення, якщо мета полягає у вимірюванні системи без корекції.

Це дозволить оцінити початкову поведінку акустики в кімнаті.

Якщо ви хочете перевірити ефективність DSP або Room Correction, виконайте окремі вимірювання з вимкненою та ввімкненою корекцією.

Крок 3. Завантажте файл калібрування мікрофона

Для UMIK-1 виробник надає індивідуальний калібрувальний файл. Вибір файлу залежить від орієнтації мікрофона:

0°: зазвичай використовують, коли мікрофон спрямований у бік джерела звуку.

90°: використовують для відповідної вертикальної орієнтації мікрофона, наприклад догори.

У REW файл калібрування завантажують у налаштуваннях вимірювального мікрофона.

Не варто вибирати файл навмання. Потрібно дотримуватися рекомендацій виробника та обраної методики вимірювання.

Крок 4. Встановіть мікрофон

Для першого вимірювання розташуйте мікрофон у звичайній точці прослуховування, приблизно на висоті вух.

Використовуйте окрему стійку. Не тримайте мікрофон у руці, оскільки навіть невеликі переміщення можуть вплинути на результат.

Під час повторних вимірювань намагайтеся точно зберігати його положення й орієнтацію.

Крок 5. Виберіть вхід і вихід

Відкрийте Preferences → Soundcard у REW. Перевірте:

вибраний мікрофон як вхідний пристрій;

аудіопристрій для відтворення тестового сигналу;

правильний вихідний канал;

частоту дискретизації, підтримувану обладнанням.

Для USB-мікрофона звичайне loopback-калібрування входу звукової карти не потрібне. Проте правильне налаштування пристроїв і рівнів залишається обов’язковим.

Крок 6. Перевірте рівень сигналу

Перед вимірюванням використайте функцію перевірки рівня в REW. Починайте з невеликої гучності та поступово збільшуйте її до достатнього рівня без перевантаження.

Приблизно 75 дБ SPL часто використовують як практичний орієнтир, але це не обов’язкова гучність для кожної системи.

Якщо REW повідомляє про перевантаження входу або сигнал занадто гучний, зменште рівень і повторіть перевірку.

Не запускайте Sweep на високій гучності, не перевіривши попередньо маршрутизацію сигналу.

4. Перше вимірювання: покрокова інструкція

Для початку достатньо виміряти ліву й праву колонки окремо з основної точки прослуховування.

Початкові параметри REW

Ці параметри є прикладом для першого вимірювання, а не універсальним стандартом.

Довжина Sweep 256k підходить для багатьох домашніх завдань. Надмірно довгі сигнали не завжди корисні, особливо коли USB-мікрофон і пристрій відтворення мають незалежні тактові генератори.

Послідовність вимірювання

1. Виміряйте ліву колонку. У вікні Measure виберіть потрібний вихідний канал і запустіть Sweep. Переконайтеся, що сигнал відтворює лише ліва колонка.

2. Збережіть результат. Дайте вимірюванню зрозумілу назву, наприклад `L_Original`.

3. Виміряйте праву колонку. Повторіть процедуру без зміни положення мікрофона й гучності. Назвіть результат `R_Original`.

4. За потреби виміряйте обидві колонки разом. Це дозволить оцінити сумарну поведінку системи, але не замінює окремих вимірювань каналів.

5. Виконайте вимірювання в кількох точках. Перемістіть мікрофон трохи лівіше, правіше, ближче та далі від основної позиції.

6. Збережіть проєкт. REW дозволяє зберегти набір вимірювань у форматі `.mdat`, щоб повернутися до результатів і порівняти їх пізніше.

Навіщо потрібні кілька точок вимірювання

На низьких частотах звуковий тиск може суттєво змінюватися навіть у межах невеликої зони. Тому одна АЧХ не завжди характеризує всю область прослуховування.

Вимірювання в кількох точках допомагають зрозуміти, чи проблема проявляється лише в одному місці, чи зберігається в ширшій зоні.

Коли потрібен Timing Reference

Timing Reference, або часовий опорний сигнал, дозволяє узгоджувати вимірювання за часом.

Для звичайного порівняння амплітудно-частотних характеристик він не завжди потрібний.

Проте часова прив’язка важлива, коли необхідно коректно порівняти затримки, фазові характеристики або узгодити сабвуфер з основною акустикою.

Наприклад, якщо ми хочемо визначити часову різницю між сигналами сабвуфера та основних колонок, вимірювання мають мати спільну часову основу.

З USB-мікрофоном для відповідних завдань можна застосовувати акустичний опорний сигнал REW. Його потрібно правильно налаштувати та забезпечити стабільне відтворення опорним джерелом.

Детальне налаштування фазового узгодження сабвуфера є окремою темою. Для першого вимірювання стереосистеми достатньо розуміти, навіщо потрібна часова прив’язка.

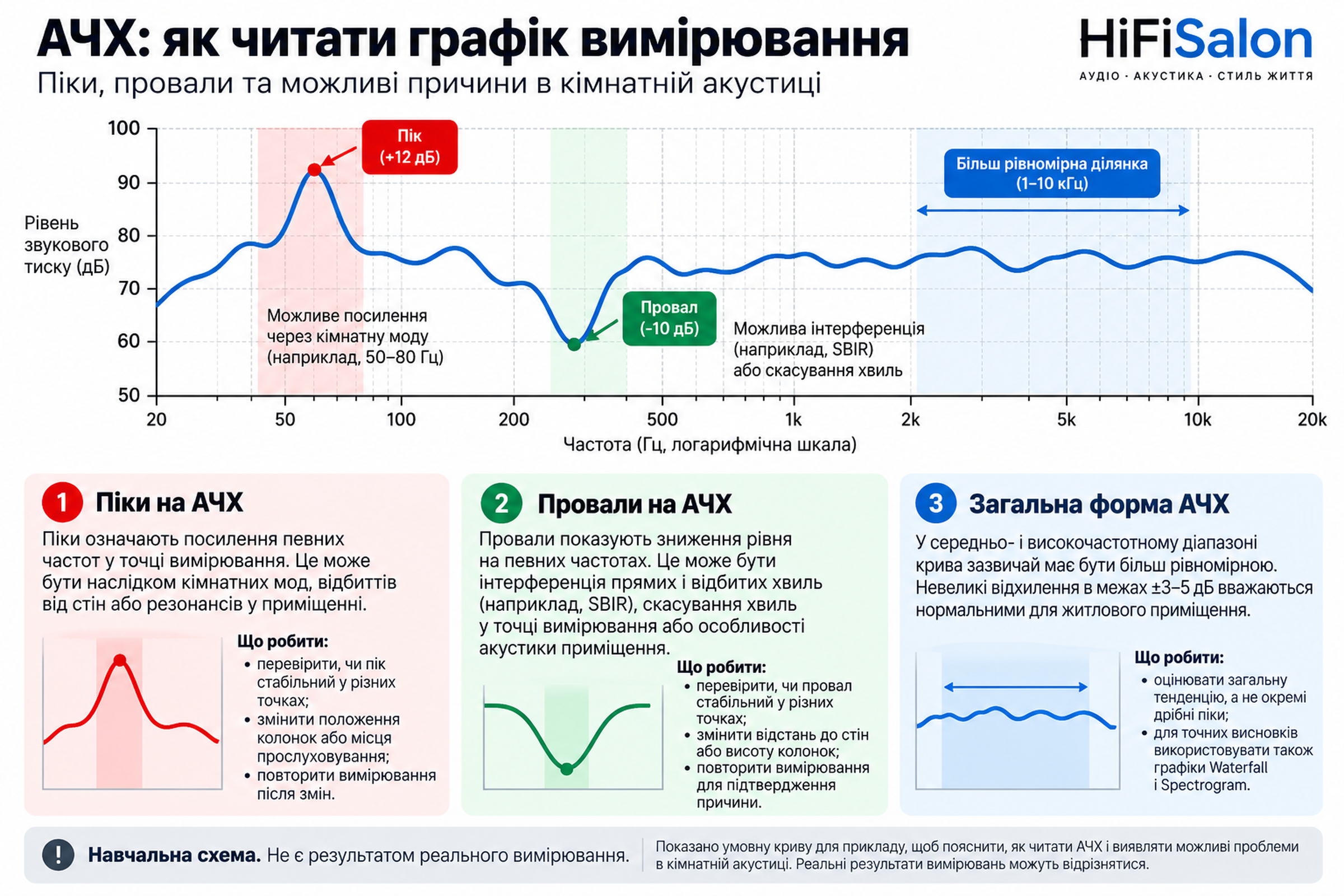

5. Як читати АЧХ

АЧХ (амплітудно-частотна характеристика) показує залежність рівня звукового тиску від частоти.

Горизонтальна вісь відображає частоту в герцах, зазвичай у логарифмічному масштабі. Вертикальна показує рівень звуку в децибелах.

Що означають піки

Виражений пік у басовому діапазоні може бути пов’язаний із кімнатною модою.

Якщо певна частота надмірно посилюється, бас іноді здається гучним, але недостатньо чітким.

Однак сам пік ще не доводить наявності конкретної кімнатної моди. Для перевірки потрібно порівняти результати в різних точках і звернути увагу на часову поведінку сигналу.

Що означають провали

Глибокий провал АЧХ може виникати через інтерференцію прямого та відбитого звуку.

Один із можливих механізмів, SBIR, пов’язаний із відбиттями від стін, підлоги або інших поверхонь поблизу акустики.

Іншою причиною може бути положення мікрофона відносно просторового розподілу кімнатних мод.

Важливо: за одним провалом на АЧХ неможливо достовірно визначити його походження.

Для перевірки варто змінити положення акустики або мікрофона й повторити вимірювання.

Як відрізнити SBIR від кімнатної моди

Ці явища можуть давати схожі особливості АЧХ, тому їх не слід визначати лише за формою графіка.

Для кімнатних мод характерна залежність від геометрії приміщення, положення джерела та слухача. Вони можуть супроводжуватися повільнішим спадом енергії на певних частотах.

SBIR пов’язаний з інтерференцією прямого й відбитого звуку. Зміна відстані колонки до відповідної поверхні може змінити частоту та глибину провалу.

Але ці ознаки не є абсолютними. Надійніший підхід полягає у контрольних вимірюваннях після зміни одного параметра.

Чому важливе згладжування

REW дозволяє застосовувати різні ступені згладжування АЧХ.

Наприклад, згладжування 1/6 октави допомагає побачити загальну тональну тенденцію, але може приховувати вузькі резонанси та провали.

Для аналізу басового діапазону корисно також переглядати менш згладжені графіки.

Не варто порівнювати результати, якщо один графік сильно згладжений, а інший показує детальнішу структуру.

Чи повинна АЧХ бути абсолютно рівною

Ні. У звичайному приміщенні повністю горизонтальна лінія не є обов’язковою ознакою якісного звучання.

Крім того, бажана частотна характеристика в точці прослуховування не тотожна рівній лабораторній АЧХ колонки.

Мета вимірювань полягає у виявленні суттєвих проблем, а не в механічному вирівнюванні кожного відхилення.

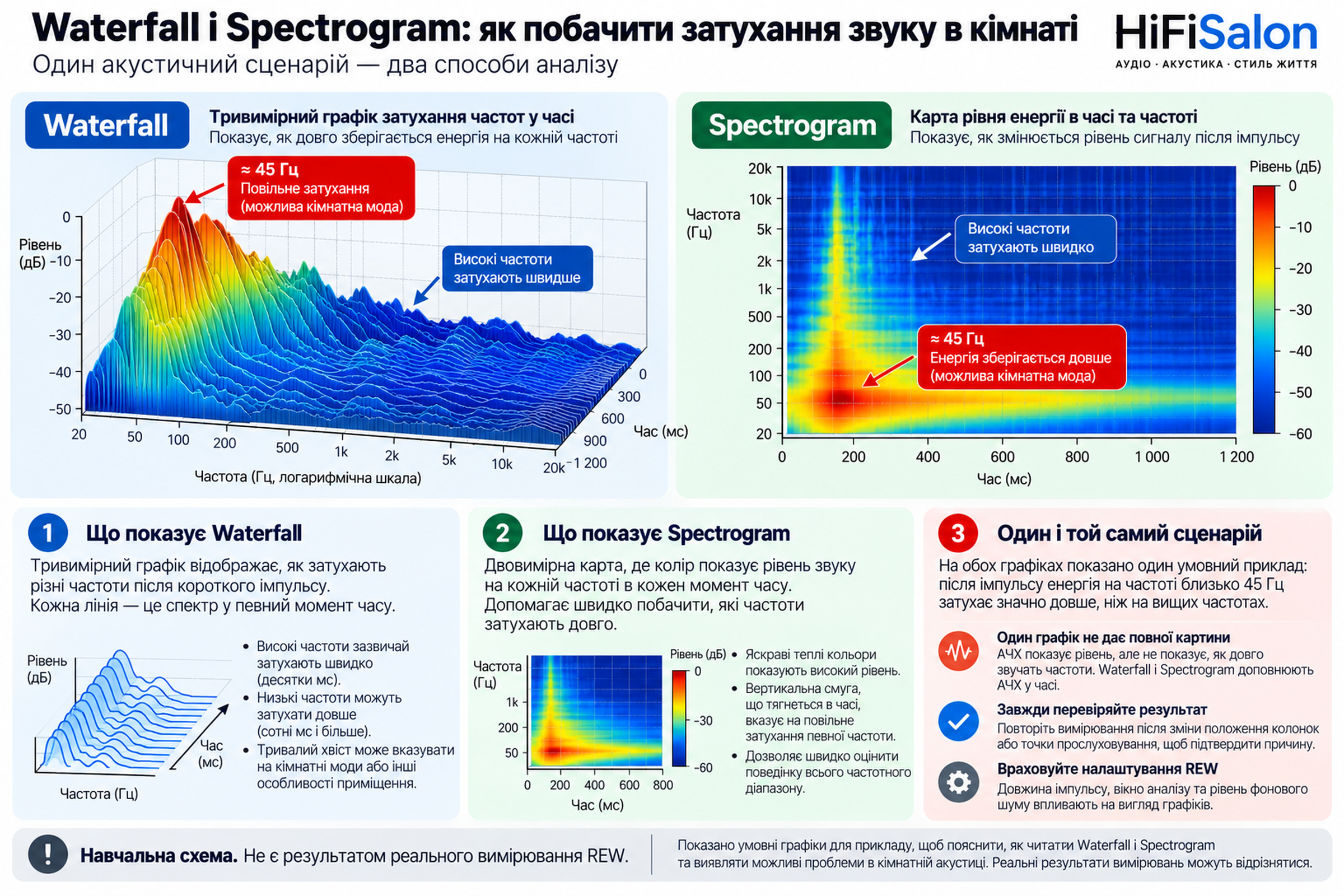

6. Waterfall: як побачити затухання звуку

АЧХ показує, які частоти посилюються або послаблюються в точці вимірювання. Але вона не дає повної відповіді на інше важливе запитання: як змінюється звукова енергія з часом?

Для цього в REW використовують Waterfall, або графік часового спаду спектральної енергії.

Він має три виміри:

Частота, Гц.

Рівень, дБ.

Час, мс.

Waterfall складається з послідовних спектральних зрізів, отриманих з імпульсної характеристики.

Що показує довгий хвіст

Припустімо, що поблизу 45 Гц енергія зменшується повільніше, ніж на сусідніх частотах. Це може свідчити про резонансну поведінку системи та приміщення.

Під час прослуховування така особливість іноді сприймається як гул або недостатня розбірливість баса.

Однак довгий хвіст не є автоматичним доказом конкретного дефекту.

На результат впливають:

початковий рівень сигналу;

шумова підлога;

часові вікна аналізу;

тривалість відображення;

згладжування;

особливості вимірювальної системи.

Як налаштувати Waterfall

Після вимірювання відкрийте вкладку Waterfall у REW.

Для початкового аналізу баса можна використовувати частотний діапазон приблизно 20–300 Гц і часовий інтервал близько 300 мс.

Ці значення не є універсальними. Їх потрібно адаптувати до конкретного завдання.

Перевірте, щоб вертикальний масштаб, часовий діапазон і параметри згладжування дозволяли побачити характер спаду енергії.

Для порівняння до та після використовуйте однакові налаштування Waterfall.

Також не слід плутати часовий Waterfall у REW із графіками спрямованості акустичних систем, які в деяких аудіовиданнях мають схожу назву.

7. Spectrogram: частота, час і енергія

Spectrogram (спектрограма) також показує поведінку звукової енергії в часі, але використовує інший спосіб представлення.

Зазвичай горизонтальна вісь відображає частоту, вертикальна показує час, а колір передає відносний рівень енергії.

Чим Spectrogram відрізняється від Waterfall

Waterfall дозволяє переглядати послідовні спектральні зрізи.

Spectrogram допомагає швидко побачити діапазони, у яких енергія залишається підвищеною протягом певного часу.

Обидва графіки доповнюють один одного.

Наприклад, якщо на АЧХ спостерігається виражений пік поблизу певної частоти, Waterfall і Spectrogram допоможуть перевірити, як поводиться енергія в цьому діапазоні після початкового сигналу.

Fourier і Wavelet

REW підтримує різні способи побудови спектрограми, зокрема Fourier та Wavelet.

Вони відрізняються компромісами між часовою і частотною роздільною здатністю.

Тому для коректного порівняння потрібно використовувати однаковий метод і параметри аналізу.

Не слід трактувати відмінності між графіками, побудованими з різними налаштуваннями, як обов’язкову зміну акустичних характеристик кімнати.

Чи замінює Spectrogram вимірювання RT60

Ні.

RT60 (Reverberation Time 60 dB) означає час, за який рівень звукової енергії зменшується на 60 дБ. На практиці його нерідко оцінюють за коротшою ділянкою спаду з подальшою екстраполяцією.

У невеликих житлових кімнатах, особливо на низьких частотах, звукове поле не завжди відповідає умовам, за яких класичний показник RT60 можна інтерпретувати однозначно.

Тому для аналізу баса корисніше розглядати АЧХ і часові графіки разом, а не орієнтуватися лише на одне значення часу реверберації.

8. Практичний приклад: вимірювання до та після зміни розташування акустики

Розглянемо типовий сценарій. У кімнаті бас здається надмірним на окремих музичних нотах, але недостатньо насиченим на інших.

Мета вимірювання полягає в тому, щоб з’ясувати, чи пов’язана ця особливість із положенням колонок і слухача.

Наведений приклад навчальний. Частоти, відстані та можливі зміни умовні. Вони не є результатами реального вимірювання конкретної системи.

Початкове вимірювання

Спочатку вимірюємо ліву й праву колонки окремо в основній точці прослуховування.

Припустімо, що на АЧХ спостерігається пік поблизу 45 Гц і провал поблизу 90 Гц.

На Waterfall бачимо, що енергія біля 45 Гц зберігається довше, ніж на сусідніх частотах.

Це дає підстави перевірити можливий вплив кімнатного резонансу, але ще не дозволяє однозначно визначити причину.

Змінюємо один параметр

Пересуваємо колонки, наприклад на 20 см далі від передньої стіни, якщо це дозволяє кімната та конструкція акустики.

Відстань наведена лише як приклад, а не універсальна рекомендація.

Мікрофон залишається в тій самій точці. Гучність і налаштування REW не змінюємо.

Повторюємо вимірювання

Після перестановки виконуємо ті самі тести. Можливі кілька результатів:

Пік у басовому діапазоні зменшився.

Провал змістився за частотою або змінив глибину.

АЧХ в основній точці покращилася, але в сусідніх точках стала менш рівномірною.

Суттєвих змін не відбулося.

Кожен із цих результатів допомагає перевірити початкове припущення.

Що саме порівнювати

Важливо не приписувати будь-яку зміну Waterfall виключно зміні фізичного затухання кімнати. Частина відмінностей може бути пов’язана зі зміною рівня збудження окремої моди.

Головний принцип: змінюємо один параметр, повторюємо вимірювання та перевіряємо результат.

9. Типові помилки під час домашніх вимірювань

Навіть правильно підключений мікрофон не гарантує коректного результату, якщо порушена методика.

Вимірювання лише в одній точці. Одна АЧХ не характеризує всю зону прослуховування, особливо на низьких частотах.

Неправильний калібрувальний файл. Невідповідний файл або орієнтація мікрофона можуть спотворити частотну характеристику.

Надмірне згладжування. Сильно згладжена АЧХ може приховувати вузькі резонанси та провали.

Різні масштаби графіків. Вони можуть створювати хибне враження суттєвого покращення або погіршення.

Вимірювання лише двох колонок одночасно. Спільне відтворення може створювати додаткові інтерференційні ефекти, тому важливо мати окремі результати L/R.

Неправильна інтерпретація провалів. Глибокий провал не обов’язково свідчить про несправність колонки або недостатню потужність підсилювача.

Висновки лише за одним графіком. АЧХ, Waterfall і Spectrogram доповнюють один одного, але жоден із них не дає повної оцінки якості звучання.

Таблиця діагностики

Ця таблиця не встановлює причину автоматично. Вона допомагає визначити наступну перевірку.

10. Що робити з результатами вимірювань

Коли REW показує проблемну ділянку, виникає спокуса одразу застосувати еквалайзер. Але це не завжди найкраще рішення.

Спочатку перевірте розташування акустики

Зміна відстані до стін, положення слухача або взаємного розташування колонок може суттєво вплинути на частотну характеристику.

Особливо це стосується басового діапазону.

Оцініть акустичні умови приміщення

Якщо проблема пов’язана з відбиттями або резонансною поведінкою кімнати, може знадобитися акустична обробка.

Водночас тонкі декоративні панелі не слід автоматично вважати ефективним рішенням для найнижчих частот.

Використовуйте EQ усвідомлено

EQ (Equalization), або еквалізація, дозволяє змінювати рівень окремих частотних діапазонів.

Вона може бути корисною для зменшення надмірного басового піка.

Проте спроба компенсувати глибокий інтерференційний провал великим підсиленням часто не усуває причину проблеми, а лише збільшує навантаження на підсилювач і динаміки.

Детальніше можливості й обмеження цифрової корекції розглянуто в нашій статті «Room Correction у Hi-Fi: що DSP може виправити в кімнаті, а що не може».

Внутрішнє посилання: «Room Correction у Hi-Fi: що DSP може виправити в кімнаті, а що ні»

Перевіряйте результат повторним вимірюванням

Після змін повторіть вимірювання з тими самими налаштуваннями.

Зберігайте попередні результати у файлі `.mdat`, щоб мати можливість порівняти їх пізніше.

Не забувайте про прослуховування

Вимірювання допомагають знаходити можливі причини проблем, але не замінюють оцінки звучання музики.

Технічно кращий графік не завжди означає, що система стала приємнішою для конкретного слухача.

Тому остаточне рішення варто приймати з урахуванням і вимірювань, і прослуховування.

11. Коли потрібна допомога фахівця

Самостійні вимірювання REW допомагають краще зрозуміти поведінку Hi-Fi системи в кімнаті. Для базової діагностики не потрібна професійна лабораторія, але важливо дотримуватися правильної методики.

Якщо результати суперечливі, бас залишається нерівномірним у різних точках або виникають складнощі з інтеграцією сабвуфера, доцільно звернутися до фахівців.

Менеджери HiFiSalon допоможуть підібрати акустику й компоненти відповідно до параметрів приміщення, пояснять можливості налаштування системи та підкажуть, коли варто застосовувати цифрову корекцію або акустичну обробку. А звучання різних компонентів можна особисто оцінити в шоурумі HiFiSalon.
