Достойным партнером для такого усилителя, как Adrenalin, является этот новый сбалансированный предусилитель, который, как и в случае с усилителями мощности, представляет собой современную технологию Pathos.

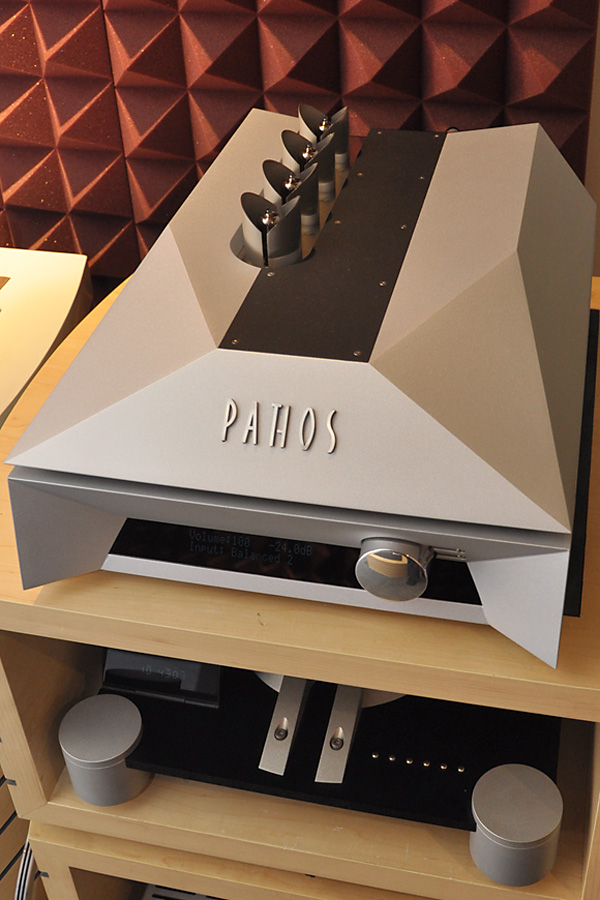

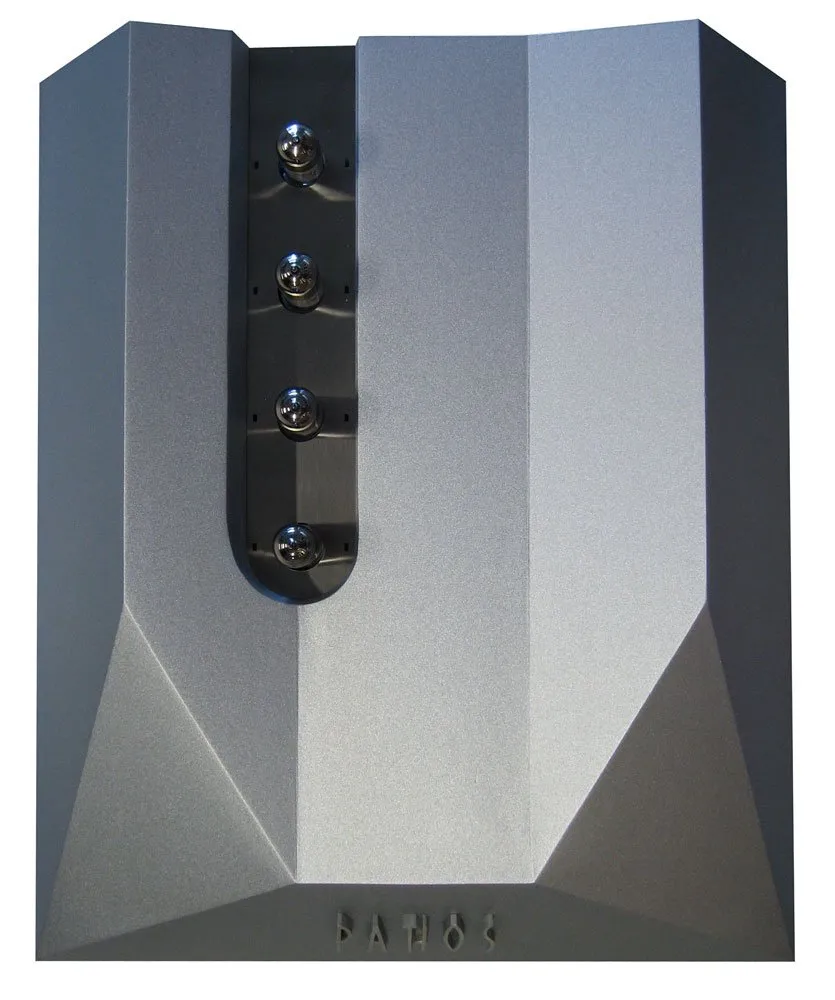

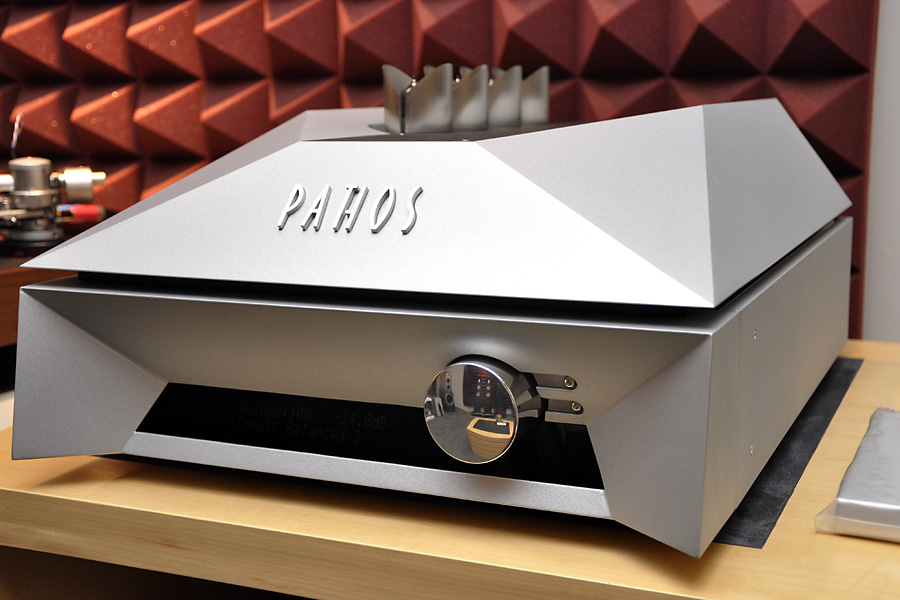

Устройство представлено в двух корпусах, в нижней части находится блок питания и вся логика управления, включая великолепный флуоресцентный дисплей, верхняя часть посвящена этапам обработки аналогового сигнала. Этот выбор был сделан для оптимизации сложной схемы, удаления частей с электрическими шумами из тех, на которые влияет сигнал.
Этот предусилитель почти можно определить как трехкадровый, потому что линейные каскады двух каналов полностью разделены также с точки зрения питания и массы, кроме того, часть управления также является отдельной и с собственной изолированной массой.
Нулевой контур заземления
Связь между системой управления и двумя ступенями осуществляется через оптроны для обеспечения разделения цепей. Преимущество такой конфигурации заключается в том, что таким образом устраняются контуры заземления, которые в противном случае неизбежны. Еще одним усовершенствованием, принятым разработчиками, является полное электрическое разделение всех входов, на практике только выбранный вход электрически соединен со своим линейным каскадом, все остальные открыты, даже на уровне земли, это всегда делалось с обычной целью устранение контуров заземления.
Это тщательное исследование, направленное на оптимизацию цепей заземления при одновременном устранении пагубных контуров заземления, неизбежно приводит к необходимости делать резервными целую серию цепей, в основном источники питания, и, очевидно, все это имеет серьезные последствия для затрат. Вот почему практически невозможно найти аналогичные решения для бытовой техники, выпускаемой в настоящее время.
Три этапа для сигнала

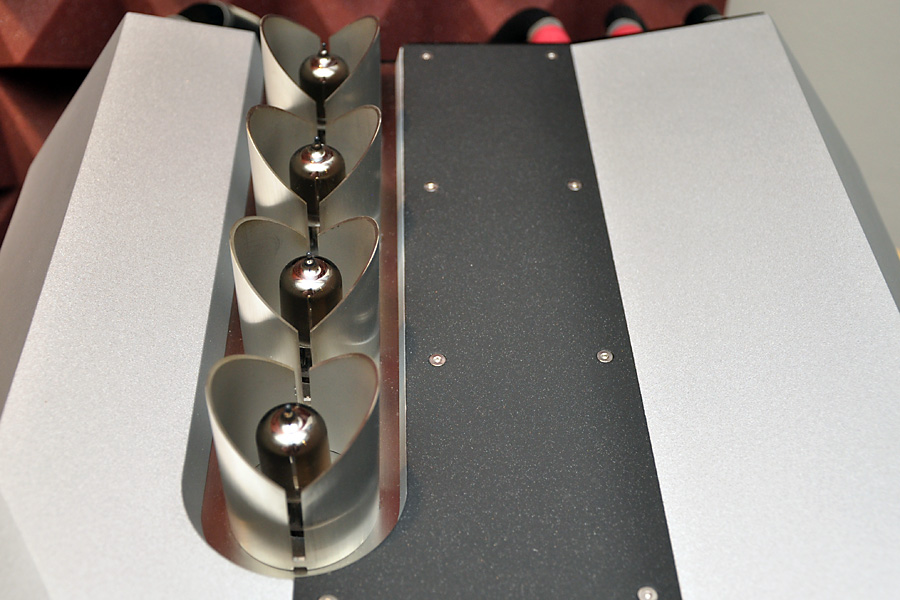

Затем обработка сигнала возлагается на трехступенчатую гибридную схему, в которой для усиления напряжения используется дифференциал каскода, где используется двойной триод 6H30, а затем два буфера, первый вентиль со вторым двойным триодом 6H30 и, наконец, трекер Mosfet, способный максимально линейно взаимодействовать с внешним миром. Таким образом, сбалансированный сигнал всегда обрабатывается как таковой, вплоть до того, что на канал приходится два регулятора громкости.
Объемы
Регуляторы громкости являются полупроводниковыми и размещены внутри двух прямоугольных модулей, закрепленных на основной печатной плате, регулировка происходит за 168 шагов по 0,5 дБ, жемчужиной этой машины является память уровня, установленного на каждом входе: таким образом, можно избежать раздражающих изменений громкости, переключаясь с одного входа на другой, большое удобство. Общее усиление можно установить на 0дБ, +6дБ или +12дБ, это позволяет максимально использовать навороченные регуляторы уровня, чтобы работать примерно в середине полосы и иметь хорошее разрешение в их регулировке.
Источник питания
Отдельной главы также заслуживает блок питания и все, что размещено в нижней раме машины, ведь, открывая ее, создается впечатление, что вы находитесь перед усилителем мощности, настолько обильным является количество электроники, в которой вы находитесь. перед. . По обеим сторонам расположены источники питания линейных каскадов, а значит анодные напряжения, напряжения накала (по одному на каждую лампу), напряжения для аналоговых каскадов регуляторов громкости, все это явно для каждого канала, в центральной части есть вместо '' питания цифровой части, т.е. микропроцессора, реле, дисплея, энкодера. Флуоресцентный дисплей - настоящая жемчужина, способная отображать любую полезную информацию во время работы, и поэтому мы найдем выбранный вход.
