Весь цифровий аудіосигнал буде конвертований у формат DSD перед передачею на дискретний 1-біт ЦАП.

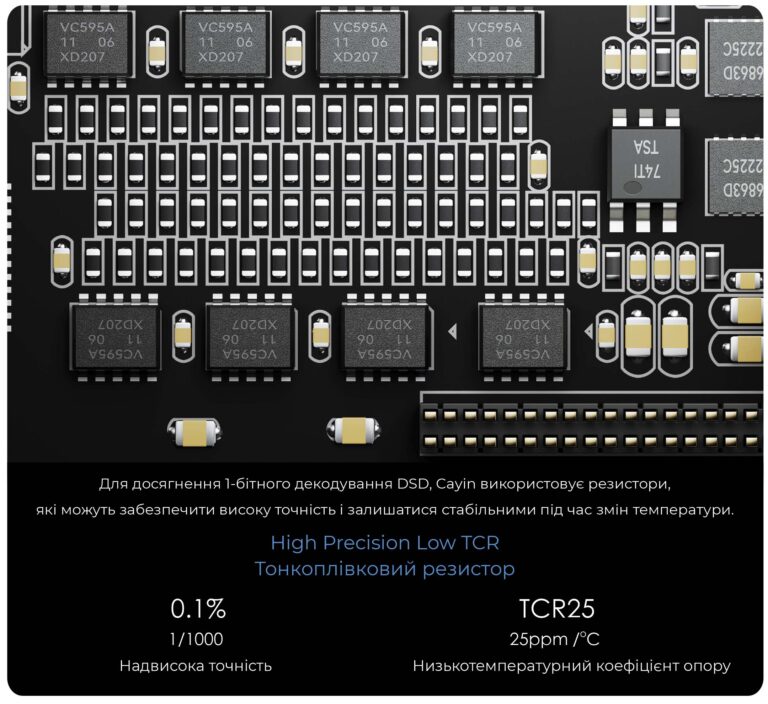

Сам ЦАП розроблений на мікромініатюрній 1-розрядній схемі на дискретних компонентах, що складається з 128 шт. (4 x 32) високоточних тонкоплівкових резисторів, це дуже схоже на дискретний ЦАП у плеєрі Cayin N7.
Підсилювач RU7 має дискретний резисторний регулятор гучності, розроблений у Cayin. Він забезпечує 100-ступінчасте регулювання через 3 сегменти резисторів та реле!
Паралельні підсилювачі високої потужностіCayin RU7
Підвійні підсилювачі, підключені паралельно, забезпечують 4-канальний балансний вихід високої потужності. Інший підсилювач — це інвертуючий фазовий підсилювач з паралельним одиничним посиленням.
Вражаюче підвищення вихідної потужності:
- 3.5 мм SE, 160 мВт при 32 Ом
- 4.4 мм BAL, 400 мВт при 32 Ом
Лінійний вихід, зручне підключення
Функція лінійного виходу перемкне 3.5-мм або 4.4-мм Phone Out на вихід із фіксованим напругою (в обхід регулятора гучності). Лінійна вихідна напруга ретельно підібрана, щоб зберегти якомога більше деталей і динаміку 1-розрядного ЦАП з мінімальним шумом та спотвореннями. Це дозволяє підключити RU7 до портативного/стаційарного підсилювача або домашньої аудіосистеми та використовувати його як мініатюрний 1-розрядний ЦАП.
Дискретний контроль гучності
3 сегменти резисторів і комутаційні реле, що пропонують точний контроль над широким діапазоном гучності, що здатний задовольнити навіть потребу найбільш чутливих IEM користувачів:
- Сегмент 1: 1-49
- Сегмент 2: 50-79
- Сегмент 3: 80-100
Видатні можливості цифрового аудіо з All-to-DSD
RU7 підтримує PCM до 384 кГц і власний DSD від DSD64 до DSD256.
Його аудіоміст буде отримувати різні аудіоформати та виконуватиме високоточне перетворення сигналу.
Весь цифровий аудіосигнал буде конвертовано у визначень формату DSD (DSD64/DSD128/DSD256) перед подачею на дискретну 1-бітну схему ЦАП.
Підвійна друкована плата для мінімізації перешкод

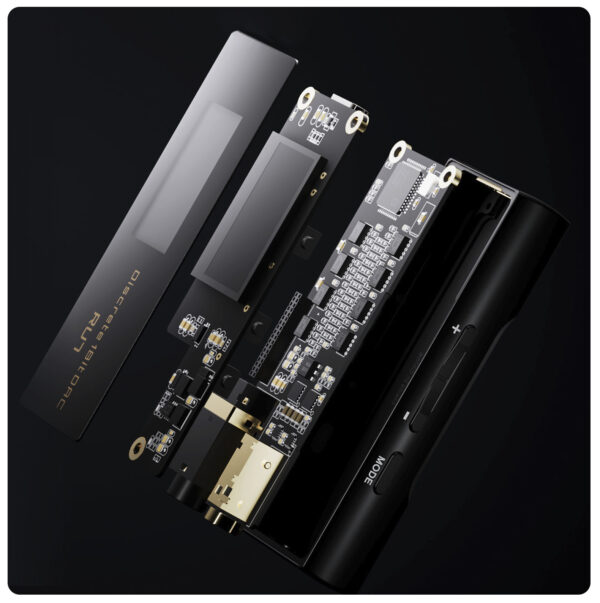

Для мінімізації перешкод схема RU7 розділена на дві 6-ти шарові друковані плати, причому цифрова та аналогова схеми встановлені на окремих платах. Це забезпечує цілісність сигналу, адже шум від еталонного тактового сигналу та DSP не проникне у схему підсилення.
Функціональна схема для RU7 1-Bit Dongle DAC
Низьке енергоспоживання
Сеть дискретного резистора — це схема ЦАП із низьким енергоспоживанням, порівняно з іншими високоінтегрованими чіпсетами ЦАП, мінімізує споживання енергії від мобільного джерела.
Перероблена схема підсилення значно збільшує вихідну потужність, зберігаючи загальне споживання електроенергії на рівні 100-110 мА.
Низький "апетит" дозволяє RU7 бути сумісним із наступними джерелами цифрового звуку:
- мобільні пристрої на Android OS
- мобільні пристрої від Apple з iOS та iPad OS
- комп'ютери на macOS
- комп'ютери Windows 7/8/8.1/10
- цифрові аудіопрогравачі з аудіовиходом USB
Корпус

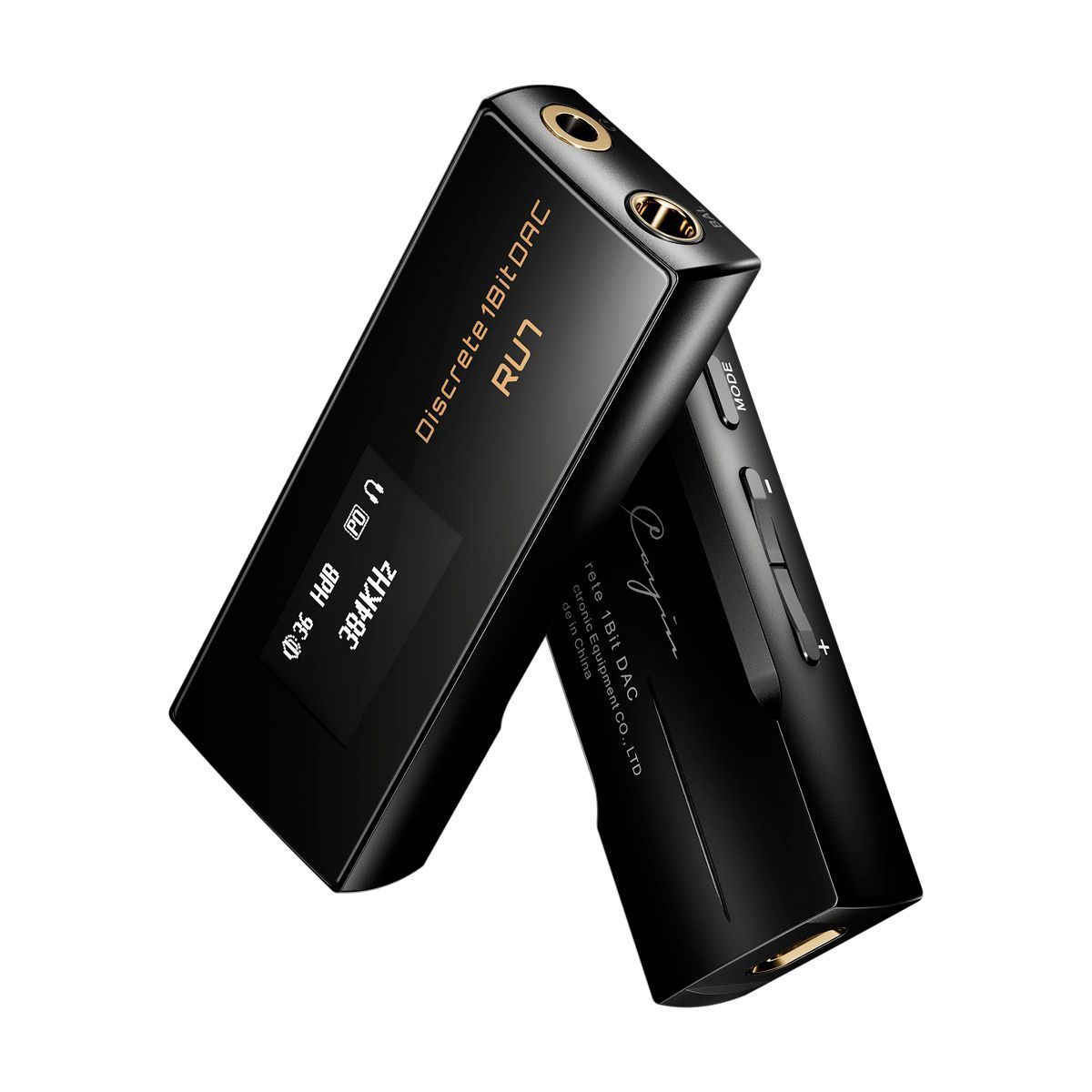

Корпус пристрою має плавно вигнуту поверхню, кнопки керування гучності та меню краще відчуваються на дотик. На передній частині знаходиться OLED-дисплей 128х64 пікселів, який відображає інформацію.
Захисний чохол у комплекті
В комплекті з RU7 є шкіряний чохол ручної роботи. Він спеціально виготовлений під цю модель, має всі необхідні вирізи та щільно сидить.
Карманний формат
ЦАП важити всього 25 г та має розмір 66 х 24 х 12 мм. З такими масо-габаритними показниками він не займе багато місця ні в кармані, ні, тим більше в рюкзаку чи сумці.
Комплектація
- ЦАП-підсилювач RU7
- Type-C кабель
- USB A to USB-C адаптер
- Захисний чохол
- Інструкція
Характеристики
- ЦАП: R2R
- Кількість ЦАПів: 1
- Діапазон частот: 20 Гц – 42 кГц
- Дисплей: 0.96″ OLED
- Вхідні інтерфейси: USB-C
- Вихідні інтерфейси: TRRRS 4.4 мм, TRS 3.5 мм
- Імпеданс: 0.5 Ом, 1 Ом
- THD+N: 0.006%, 0.02%
- Потужність виходу для навушників: 160 мВт @ 32 Ом, 400 мВт @ 32 Ом
- Підтримка DSD: DSD128, DSD256, DSD64
- Підтримка PCM: 32 біт/384 kHz
- Розміри: 66 x 24 x 12 мм
- Вес: 25 г
