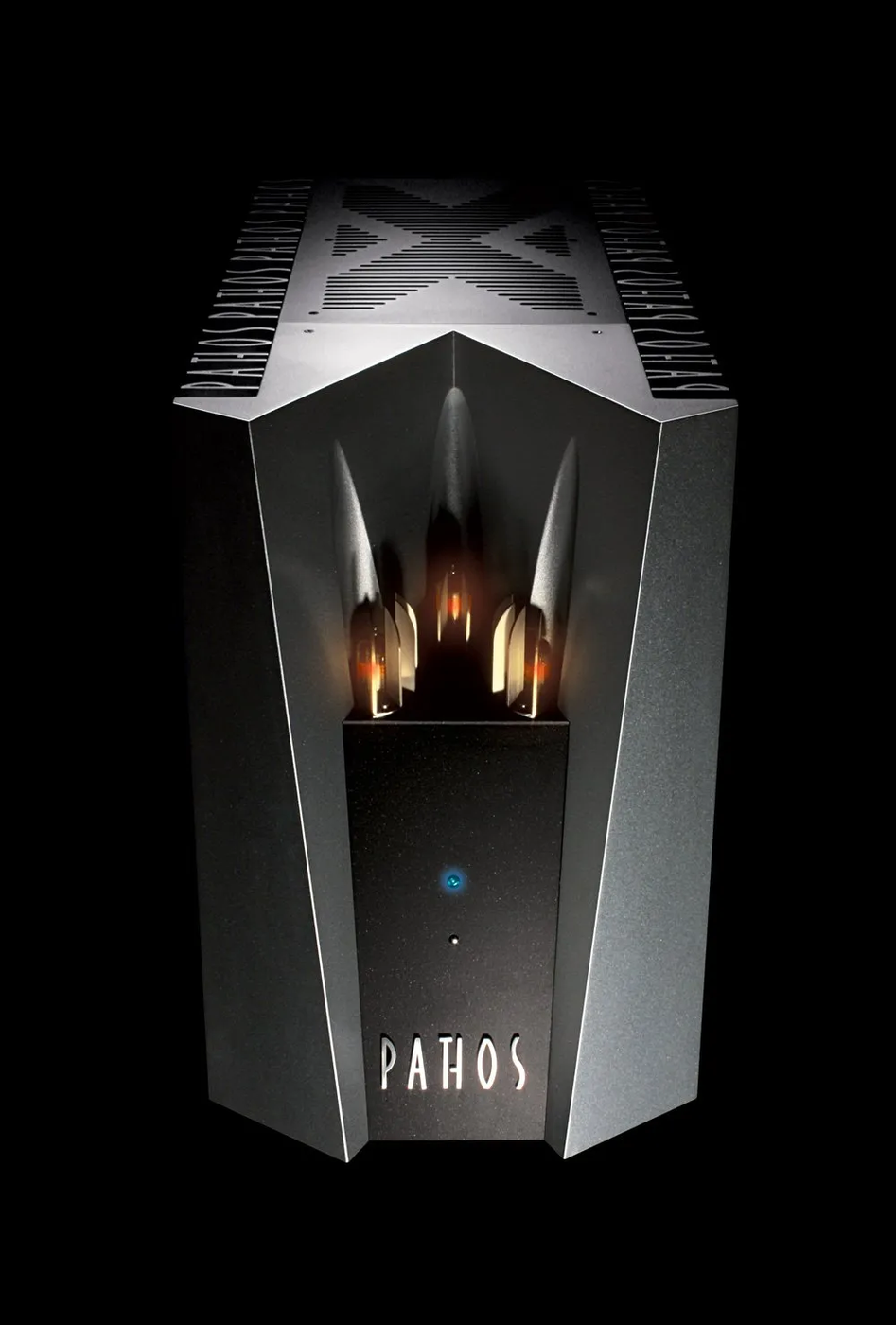

Усилитель Adrenalin представляет собой отправную точку концепции InPoL.
Своеобразной характеристикой является ламповый усилитель с очень тонким и утонченным тоном в сочетании с производительностью, которая поразит вас.
Похоже, что Пафос попал в цель, превратив мираж железного кулака в бархатную перчатку.
Устройства InPol имеют звуковую индивидуальность, недостижимую иначе благодаря
этой конкретной схеме, полностью сбалансированной в классе A, в которой используется один твердотельный компонент в конфигурации повторителя, с высоким усилением по току и с единичным усилением по напряжению.
Ламповый усилитель усиливает входной сигнал по напряжению, а InPol подает ток для управления динамиками без дальнейшего усиления; таким образом сигнал передается лампами и оказывается настоящей копией оригинала со всем оригинальным качеством, чистотой и гармоническим содержанием.
Эта технология позволяет удвоить теоретическую эффективность чистого класса А с 25% до 50% и получить низкий выходной импеданс, который имеет основополагающее значение для коэффициента демпфирования, дополнительно улучшенного двойным InPoL.
Симпозиум силы и верности
Этот монофонический усилитель способен выдавать мощность 200 Вт на нагрузку 8 Ом и использует конфигурацию, которая сейчас суперпроверена для Pathos. На самом деле мы имеем дело с полностью сбалансированным каскадом, а это означает, что каждый усилитель состоит из двух силовых каскадов, соединенных по схеме INPOL и, следовательно, по сути функционирующих в классе А.
Гота Hi-End
Напоминаем для протокола, что каскад INPOL может работать только в классе A, на самом деле это не двухтактная схема (где на этапе проектирования можно выбрать, насколько глубоко поляризовать конечный каскад), на с другой стороны, это даже не однотактный каскад, учитывая наличие реактивного элемента, работающего в симбиозе с активным устройством (в данном случае это группа мосфетов, подключенных к общему стоку).
Можно предположить, что INPOL представляет собой нечто среднее между двумя конфигурациями, дело в том, что эта типология, созданная и запатентованная компанией Pathos, теперь полностью завоевала свое место в готе Hi-End.

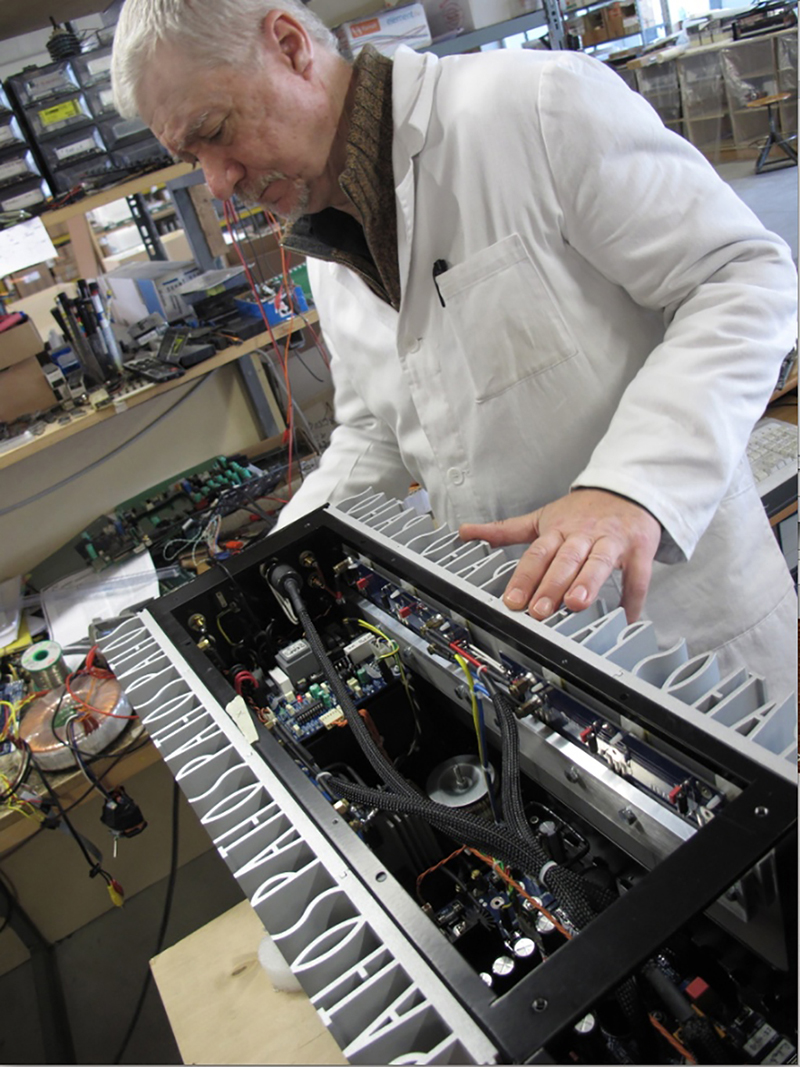

Инженерное искусство
Этот буфер мощности с единичным усилением управляется каскадом лампового усилителя, использующим три двойных триода, два ECC83/12AX7 и один 6H30. Первый каскад — это тот, который генерирует усиление напряжения и основан на дифференциальном тотемном полюсе с двумя 12AX7, второй — это общий анодный буфер с 6H30, который имеет функцию управления двумя группами силовых МОП-транзисторов.
Сигнал, присутствующий на двух выходах этого каскада, усиленный (относится к сигналу?), противопоставление фаз между ними (относится к выходам?), подается на два буфера с технологией INPOL. Таким образом, был создан очень мощный и предельно линейный усилитель без использования обратной связи по входу-выходу (глобальной обратной связи).
Невероятно тихий 12 ампер
Поляризация двух силовых каскадов находится на очень высоком уровне и позволяет выдавать действительно стабильный ток и, таким образом, избежать проблем сопряжения с динамиками. Технические специалисты могут найти в этой машине ряд хитростей и поистине замечательных дизайнерских изысков.
Начнем с блока питания сигнальных каскадов, полностью стабилизированного как по анодному напряжению (в состав которого также входит С-умножитель для получения максимально возможной фильтрации), так и по напряжению генераторов тока, а также по обычно меньшему благородное (но не для Пафоса) напряжение зажигания нитей накала.
Но то, что отличает этот проект, - это деликатное питание силового каскада, которое требуется для непрерывной подачи очень высокого тока (более 12 ампер). На самом деле, поскольку усилитель не имеет обратной связи, необходимо иметь очень хорошо отфильтрованные источники питания, чтобы избежать появления сетевого шума на выходе. В Пафосе не пожалели средств и решили проблему, приняв отличный индуктивный/емкостной источник питания, способный идеально фильтровать ток двух силовых каскадов, только подумайте, что только реактивное сопротивление фильтра весит 12 кг.
