Дві акустичні системи можуть звучати однаково переконливо на невеликій гучності, але помітно відрізнятися під час відтворення гучних музичних фрагментів. Одна зберігає чіткість басу, виразність ударних інструментів і контраст між тихими та гучними звуками. Інша поступово втрачає цю виразність, хоча регулятор гучності продовжує рухатися вгору.
Однією з можливих причин є динамічна компресія акустики.
Вона виникає, коли збільшення вхідного сигналу не супроводжується пропорційним зростанням звукового тиску. Причиною можуть бути нагрівання звукових котушок, нелінійна робота динаміків або електронні обмежувачі.
Чому нагріта звукова котушка може зменшувати віддачу акустики навіть без очевидних спотворень? І як визначити за вимірюваннями, чи зберігатиме акустика динаміку музики за високої гучності?
Розберемося, що показують графіки компресії, як їх правильно читати та наскільки ці результати важливі під час вибору акустики.

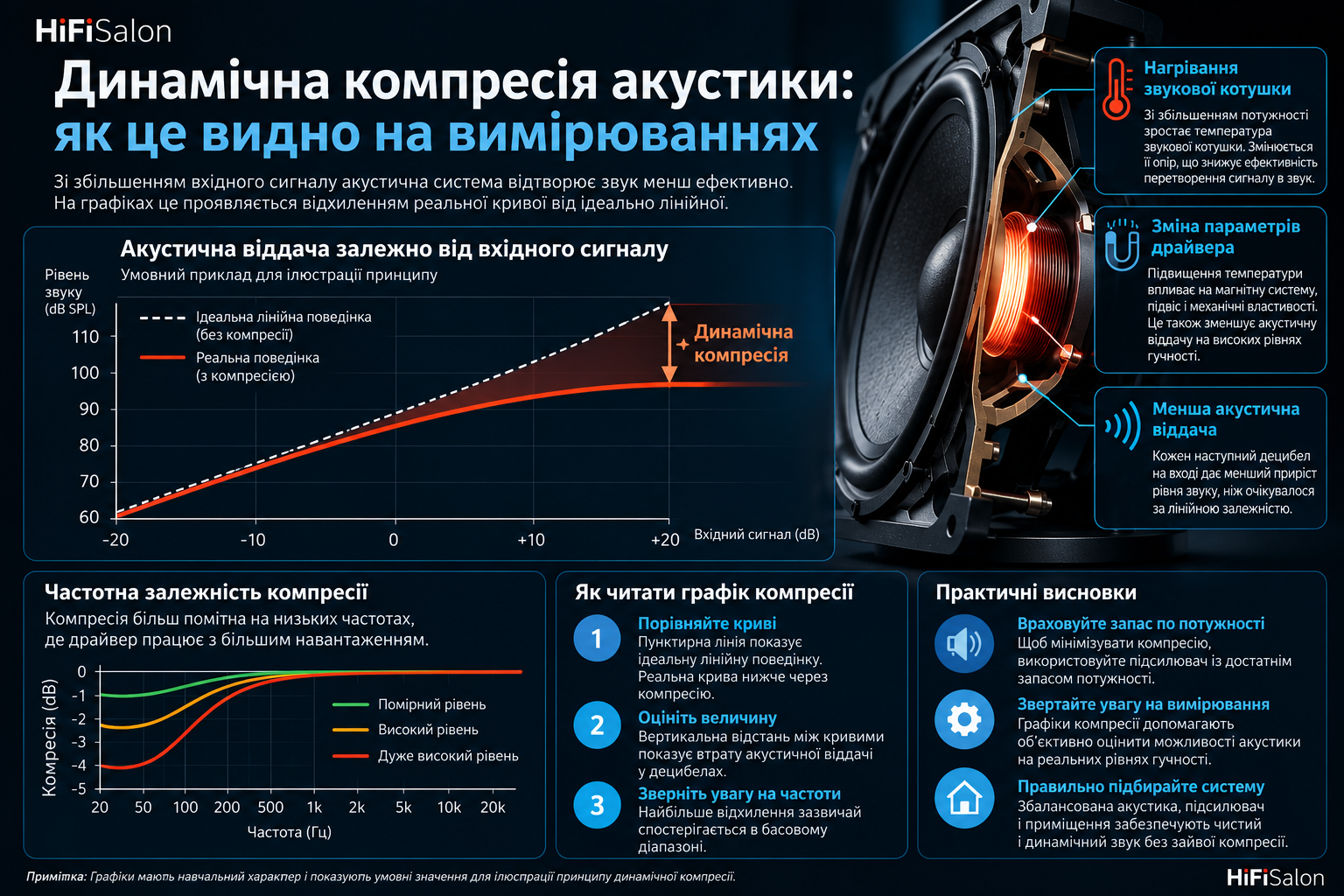

Що таке динамічна компресія акустики
В ідеальній лінійній акустичній системі збільшення вхідного електричного сигналу на 10 дБ має спричинити збільшення звукового тиску приблизно на ті самі 10 дБ.
Наприклад, якщо за певного сигналу акустика створює рівень звукового тиску 80 дБ, то після збільшення електричного сигналу на 10 дБ очікуваний рівень становитиме приблизно 90 дБ.
Але реальна акустика має фізичні обмеження. За значного навантаження приріст звукового тиску може виявитися меншим за очікуваний.
Якщо замість 90 дБ система створює лише 88 дБ, відхилення від лінійної поведінки становить 2 дБ.
Це спрощений приклад компресії.
Важливо, що компресія не обов’язково однакова на всіх частотах. Акустика може зберігати майже лінійну поведінку в середньочастотному діапазоні, але демонструвати помітне обмеження на басі.
Саме тому вимірювання компресії часто подають у вигляді графіка залежності від частоти.
Чому виникає компресія: нагрівання звукових котушок та інші причини
Основні причини пов’язані з фізичними властивостями динаміків та особливостями роботи активної електроніки.
Нагрівання звукової котушки
Коли через котушку динаміка проходить електричний струм, частина енергії перетворюється на тепло.
Під час нагрівання електричний опір мідної або алюмінієвої обмотки збільшується. За незмінної прикладеної напруги це може зменшувати струм у котушці та силу, яка приводить дифузор у рух.
У результаті акустична віддача знижується.
Це один із головних механізмів теплової компресії.
Важливо, що нагрівання не обов’язково супроводжується очевидним хрипом або різким зростанням спотворень. Акустика може просто відтворювати сигнал тихіше, ніж очікувалося за заданої вхідної напруги.
Методологія KLIPPEL: Compression of Fundamental Components описує компресію основної гармоніки як один із проявів нелінійної поведінки гучномовця.
Нелінійність механічної та магнітної системи
Під час великих переміщень дифузора характеристики підвісу, центрувальної шайби та магнітної системи можуть змінюватися.
Динамік перестає поводитися як ідеально лінійний перетворювач електричного сигналу на звук.
Наслідками можуть бути компресія, зміна частотної характеристики та зростання нелінійних спотворень.
Особливо важливо враховувати ці ефекти під час відтворення потужних низькочастотних сигналів.
Електронні обмежувачі
В активній акустиці цифровий сигнальний процесор (DSP, Digital Signal Processor) або інша схема захисту може обмежувати рівень сигналу.
Такі обмежувачі захищають динаміки та підсилювачі від перевантаження, але водночас можуть зменшувати приріст звукового тиску.
Тому за одним графіком компресії не завжди можливо точно встановити, який механізм спричинив відхилення.
Теплова та короткочасна компресія
Ці явища важливо розрізняти.
Короткочасна компресія проявляється під час відтворення сигналів високого рівня. Вона може бути пов’язана з великими переміщеннями дифузора, нелінійністю електромеханічної системи або роботою обмежувачів.
Теплова компресія розвивається внаслідок нагрівання звукової котушки та інших елементів під час навантаження.
Її величина залежить не лише від рівня сигналу, а й від тривалості відтворення та теплових характеристик динаміка.
Наприклад, акустика може добре відтворити короткий удар барабана, але поступово втрачати частину акустичної віддачі під час тривалого відтворення гучної музики.
Водночас короткий тест не гарантує відсутності теплового впливу. Навіть за відносно невеликої тривалості вимірювання котушка може нагріватися.
Тому для правильного трактування результатів потрібно знати методику тестування.
Як вимірюють компресію
Для оцінювання компресії акустику вимірюють за різних рівнів вхідного сигналу.
Спочатку отримують опорну характеристику за порівняно невеликого рівня. Потім вимірювання повторюють за вищих рівнів.
Після нормалізації результатів можна побачити, наскільки поведінка акустики відхиляється від очікуваної лінійної залежності.
Рівень звукового тиску позначають SPL (Sound Pressure Level).
Приклад методики Erin’s Audio Corner
У незалежних вимірюваннях Erin’s Audio Corner для окремих моделей використовують короткочасний тест із логарифмічним синусоїдальним сигналом тривалістю 2,7 секунди.
Опорний рівень становить 76 дБ на відстані 1 м. Наступні вимірювання проводять за рівнів 86, 96 та 102 дБ.
Результати порівнюють з опорною характеристикою, враховуючи очікуване лінійне збільшення рівня.
Для оцінювання довготривалої компресії використовують багатотональний сигнал і двохвилинні інтервали навантаження з контрольними вимірюваннями.
Так можна оцінити, як змінюється віддача акустики під час тривалішої роботи.
Однак навіть такі вимірювання не дозволяють автоматично приписувати всі зміни виключно нагріванню котушки.
Чому результати різних лабораторій не завжди можна порівнювати
• Рівень і спектр тестового сигналу
• Відстань до акустики та спосіб визначення SPL
• Тривалість навантаження
• Спосіб нормалізації
• Частотний діапазон вимірювання
• Температура акустики перед тестом
Два графіки, отримані за різних умов, можуть показувати різні результати навіть для тієї самої моделі.
Водночас домашні вимірювання допомагають оцінювати інші характеристики системи. Про це розповідаємо у статті «Як виміряти акустику вдома: REW, АЧХ, Waterfall і Spectrogram»; їх не слід автоматично прирівнювати до лабораторного тесту компресії.
Як читати графіки компресії
На типовому графіку горизонтальна вісь показує частоту в герцах (Гц), а вертикальна вісь відхилення від очікуваного рівня в децибелах (дБ).
Нульова лінія зазвичай відповідає відсутності відхилення від лінійного прогнозу за обраною методикою.
Якщо графік показує мінус 2 дБ, це може означати, що акустика створила на 2 дБ менший звуковий тиск, ніж очікувалося після збільшення вхідного сигналу.
Але є важливий нюанс: різні лабораторії можуть використовувати різні способи подання компресії.
В одних вимірюваннях втрату рівня показують як від’ємне відхилення. В інших величину компресії можуть подавати додатним числом.
Тому перед оцінюванням графіка потрібно перевірити підписи осей і пояснення методики.
Умовний приклад
Уявімо, що акустику виміряли за двох рівнів навантаження.
Це навчальний приклад з умовними значеннями, а не результати вимірювання конкретної моделі.
| Частота | Помірний рівень | Високий рівень |
|---|---|---|
| 50 Гц | −0,3 дБ | −3,2 дБ |
| 100 Гц | −0,2 дБ | −2,1 дБ |
| 200 Гц | −0,1 дБ | −1,2 дБ |
| 500 Гц | −0,1 дБ | −0,5 дБ |
| 1 кГц | 0 дБ | −0,4 дБ |
| 5 кГц | −0,1 дБ | −1,1 дБ |
| 10 кГц | −0,2 дБ | −1,4 дБ |
У цьому прикладі найбільше відхилення спостерігається на низьких частотах. На 50 Гц воно становить 3,2 дБ, тоді як у середньочастотному діапазоні значно менше.
Це означає, що за високого навантаження низькочастотна віддача зростає повільніше, ніж передбачає лінійна модель.
Однак за одним таким графіком не можна встановити причину відхилення або зробити висновок про його чутність у конкретній музичній композиції.
На що звертати увагу насамперед:
• На якому рівні SPL починається помітне відхилення?
• У якому частотному діапазоні виникає компресія?
• Чи збільшується вона поступово зі зростанням гучності?
• Чи відрізняються результати короткочасного та довготривалого тестів?
• Чи є супутнє зростання нелінійних спотворень?
Окреме відхилення на вузькій частотній ділянці та компресія в широкому діапазоні можуть мати різне практичне значення.
Компресія є лише одним із показників поведінки акустичної системи. Для повнішої оцінки варто враховувати також АЧХ, спрямованість і нелінійні спотворення. Як зіставляти ці характеристики, ми розглянули у статті «Як читати незалежні вимірювання акустики перед покупкою».
Чому компресія залежить від частоти
На низьких частотах динаміки часто працюють із великими переміщеннями дифузора. Це збільшує ймовірність прояву механічних та електромагнітних нелінійностей.
Особливо значне навантаження може виникати під час відтворення глибокого басу на високій гучності.
У середньочастотному діапазоні характер компресії залежить від конструкції динаміка, частотного розподілу між випромінювачами та рівня навантаження.
На високих частотах важливими можуть бути теплові характеристики звукової котушки та особливості захисту високочастотного динаміка.
Водночас не можна стверджувати, що компресія завжди найбільша саме на басі.
Її частотний розподіл залежить від конструкції акустичної системи, тестового сигналу та умов вимірювання.
Тому графік компресії варто аналізувати разом зі звичайною АЧХ, даними про спотворення та інформацією про максимальний звуковий тиск.
Реальні приклади незалежних вимірювань
Для практичного розуміння розглянемо три акустичні системи різного призначення, для яких опубліковано незалежні вимірювання.
Ці приклади використовуються для пояснення методики та фізичних обмежень, а не для прямого рейтингового порівняння моделей.
JBL M2 Master Reference Monitor
JBL M2 є професійною моніторною акустикою, розробленою для роботи з високими рівнями звукового тиску.
У незалежному тесті JBL M2 від Erin’s Audio Corner представлені вимірювання короткочасної та довготривалої компресії.
За умов проведених тестів акустика демонструє дуже невеликі відхилення від лінійної поведінки.
Це корисний приклад того, як система з великим запасом акустичної віддачі може зберігати стабільні характеристики за значного навантаження.
Водночас результат не означає повної відсутності компресії за будь-яких рівнів гучності та тривалості роботи.
PreSonus Eris E3.5
PreSonus Eris E3.5 є компактною активною акустикою для ближнього прослуховування.
У тесті PreSonus Eris E3.5 показано виражені обмеження вихідного рівня за підвищеного навантаження.
Цей приклад демонструє, чому компактну акустику не варто оцінювати лише за рівністю АЧХ на невеликій гучності.
Фізичні розміри динаміків, доступний хід дифузора та можливості вбудованого підсилення впливають на здатність системи працювати за високих рівнів SPL.
Це не означає, що компактна акустика обов’язково має низьку якість звучання. Її можливості потрібно оцінювати відповідно до призначення, дистанції прослуховування та очікуваної гучності.
Kali Audio LP-8 V2
Kali Audio LP-8 V2 демонструє інший важливий нюанс.
У незалежному тесті Kali Audio LP-8 V2 автор відзначає обмеження вихідного рівня, пов’язане з роботою внутрішньої цифрової обробки сигналу, за рівнів понад приблизно 96 дБ на відстані 1 м у відповідних умовах тестування.
Це приклад того, що компресія активної акустики не завжди спричинена лише фізичними властивостями динаміків.
Електронний лімітер може навмисно обмежувати приріст гучності для захисту системи.
Що показує порівняння
• JBL M2 показує можливості системи з великим запасом акустичної віддачі.
• PreSonus Eris E3.5 допомагає зрозуміти обмеження компактної акустики.
• Kali Audio LP-8 V2 ілюструє вплив електронного обмеження сигналу.
Проте ці моделі мають різне призначення. Навіть якщо вимірювання виконано одним автором, результати слід трактувати з урахуванням умов тестування.
Компресія, спотворення та максимальний SPL
Ці характеристики пов’язані, але не тотожні.
Компресія показує, наскільки акустична віддача відхиляється від очікуваного приросту при збільшенні сигналу.
Нелінійні спотворення характеризують появу додаткових складових сигналу, яких не було в оригінальному електричному сигналі.
Максимальний SPL описує граничний рівень звукового тиску за визначених умов, але його числове значення залежить від застосованої методики.
Акустика може демонструвати відносно невелику компресію, але водночас мати помітні нелінійні спотворення.
Можлива й протилежна ситуація: система обмежує приріст гучності електронним лімітером, щоб не допустити небезпечного перевантаження.
Саме тому оцінювати поведінку акустики на високій гучності бажано за сукупністю вимірювань.
Не плутайте з компресією музичного запису
Компресія акустичної системи та компресія динамічного діапазону музичного запису є різними явищами.
Під час створення музики компресор може навмисно зменшувати різницю між тихими та гучними фрагментами.
Натомість компресія акустики виникає вже під час відтворення сигналу через фізичні або електронні обмеження системи.
Навіть запис із широким динамічним діапазоном може втрачати частину виразності, якщо акустика працює поблизу своїх граничних можливостей.
Як компресія впливає на вибір акустики
Практичне значення компресії залежить від умов прослуховування.
У невеликій кімнаті, за короткої дистанції та помірної гучності акустична система може працювати далеко від своїх фізичних обмежень.
У великому приміщенні, за значної дистанції або під час відтворення музики з широким динамічним діапазоном навантаження може бути істотно більшим.
Наприклад, під час вибору підлогової акустики можна порівняти Audiovector QR 3 SE та Audiovector QR 7 SE. Вони відрізняються конструкцією та розмірами низькочастотних динаміків. Однак самі ці відмінності не дозволяють визначити величину компресії без відповідних вимірювань.
Особливо варто звертати увагу на компресію, якщо покупець:
• Любить слухати музику на високій гучності
• Використовує акустику у великій кімнаті
• Часто слухає симфонічну музику, рок або записи з потужними ударними інструментами
• Хоче зберігати виразність коротких музичних піків
Важливо враховувати не лише середню гучність, а й короткочасні пікові рівні.
Наприклад, під час прослуховування музики з великою різницею між середнім і піковим рівнями акустика повинна мати достатній запас для відтворення коротких гучних фрагментів.
Проте сам по собі графік компресії не визначає загальну якість звучання.
АЧХ, спрямованість, нелінійні спотворення, поведінка акустики в кімнаті та сумісність із підсилювачем залишаються не менш важливими.
Практичні поради щодо прослуховування та порівняння моделей зібрано в матеріалі «Як порівнювати акустику перед покупкою».
Як зменшити вплив компресії
Найпростіший спосіб зменшити ризик компресії полягає в тому, щоб не змушувати акустику постійно працювати поблизу її граничних можливостей.
Для цього варто обрати систему з достатнім запасом звукового тиску для конкретної кімнати та дистанції прослуховування.
Чому може допомогти сабвуфер
У деяких випадках корисним буде додавання сабвуфера.
Якщо основні колонки та сабвуфер працюють через правильно налаштований частотний розподіл із високочастотним фільтром для основної акустики, навантаження на її низькочастотні динаміки може зменшитися.
Це здатне знизити переміщення дифузорів і пов’язані з ним нелінійні ефекти.
Показовим є незалежний тест Chesky Audio LC1. У ньому розглянуто поведінку акустики під час багатотональних вимірювань за різних умов частотного обмеження сигналу.
Зокрема, порівняння повнодіапазонного сигналу з тестом, у якому обмежено низькочастотну складову нижче 80 Гц, допомагає зрозуміти, як розвантаження основних динаміків може впливати на результати.
Водночас такий тест не є повною моделлю роботи будь-якого домашнього кросовера.
Для системи з розвантаженням основних колонок можна розглянути, наприклад, Velodyne MiniVee X або Velodyne SPL-X 10. Під час вибору важливі не лише характеристики сабвуфера, а й можливість налаштувати високочастотну фільтрацію основної акустики та узгодити частоти розділення.
Важливо: просте підключення сабвуфера без відповідного розвантаження основних колонок не гарантує зменшення їхньої компресії.
Запас потужності підсилювача
Також варто враховувати можливості підсилювача.
Якщо підсилювач досягає межі своєї вихідної напруги або струму, виникають інші види обмежень, які не слід плутати з компресією самої акустичної системи.
Потужніший підсилювач може допомогти уникнути передчасного перевантаження електроніки, але він не усуває фізичних обмежень динаміків.
Тому підбір підсилювача та акустики потрібно розглядати як єдине завдання.
Водночас можливості підсилювача залежать не лише від паспортної потужності, а й від характеру електричного навантаження. Докладніше про це розповідаємо у статті «Як читати графік імпедансу акустики та фазовий кут».
Практичні висновки
Динамічна компресія допомагає зрозуміти, наскільки стабільно акустика зберігає свою віддачу зі збільшенням гучності.
Але один графік не дає повної відповіді на питання про якість звучання.
Найбільш корисно оцінювати:
• Величину компресії
• Частотний діапазон, у якому вона виникає
• Рівень звукового тиску під час тесту
• Тривалість навантаження
• Супутні нелінійні спотворення
• Відповідність умов вимірювання реальному використанню акустики
Невелика виміряна компресія не обов’язково буде чутною. Її практичне значення залежить від частоти, тривалості, величини відхилення та музичного матеріалу.
Для домашнього прослуховування важливо не прагнути максимально можливого SPL за будь-яку ціну, а підібрати акустику, яка впевнено працюватиме на потрібній гучності саме у вашій кімнаті.
Додатково про розумний підбір компонентів без зайвих замін читайте в матеріалі «Збалансована Hi-Fi система: коли апгрейд не потрібен».
Фахівці HiFiSalon допоможуть зіставити характеристики акустики з розмірами приміщення, дистанцією прослуховування та можливостями підсилювача. А щоб оцінити звучання не лише за графіками, обрані системи можна послухати у шоурумі HiFiSalon.
