Два цифрові джерела підключені до одного підсилювача. Перше забезпечує комфортну гучність приблизно посередині шкали регулятора, а друге звучить дуже голосно вже за невеликого її значення. В іншій системі після заміни ЦАП з’являються спотворення або стає помітнішим фоновий шум.
Причини можуть бути різними, але одна з речей, яку варто перевірити, це узгодження рівнів сигналу між компонентами. У Hi-Fi системі недостатньо правильно з’єднати пристрої кабелями RCA або XLR. Потрібно розуміти, яку напругу видає джерело, який рівень очікує підсилювач, скільки підсилення додає кожен каскад і де проходить межа перевантаження.
Цей процес називають gain staging, тобто узгодженням рівнів і підсилення сигналу на різних ділянках аудіотракту. Розберемо, які характеристики потрібно порівнювати, як виконувати розрахунки та що робити, якщо система працює надто голосно, тихо або зі спотвореннями.
Що таке Gain staging у Hi-Fi системі
Gain staging означає організацію рівнів сигналу та підсилення на всьому шляху від джерела до вихідного каскаду підсилювача. Його завдання полягає в тому, щоб кожен компонент отримував достатній сигнал для нормальної роботи, але не переходив у режим перевантаження. Водночас бажано уникати ситуації, коли надмірне підсилення робить регулювання гучності незручним або підвищує чутність шуму.
Рівень сигналу, підсилення та гучність
Рівень сигналу описує величину електричного сигналу в певній точці аудіотракту. Для аналогових виходів ЦАП його часто характеризують напругою у вольтах RMS. RMS (Root Mean Square), або середньоквадратичне значення, використовується для характеристики діючої напруги змінного сигналу.
Gain, або коефіцієнт підсилення, показує, наскільки змінюється амплітуда сигналу під час проходження через каскад. Його часто виражають у децибелах. Гучність описує те, наскільки голосно ми чуємо музику. Вона залежить не лише від електричного сигналу, а й від потужності підсилювача, чутливості акустики, відстані до слухача та умов приміщення.
Регулятор гучності зазвичай змінює ослаблення або рівень сигналу в певній точці тракту. Його положення саме по собі не показує ні потужність на акустиці, ні запас до перевантаження.

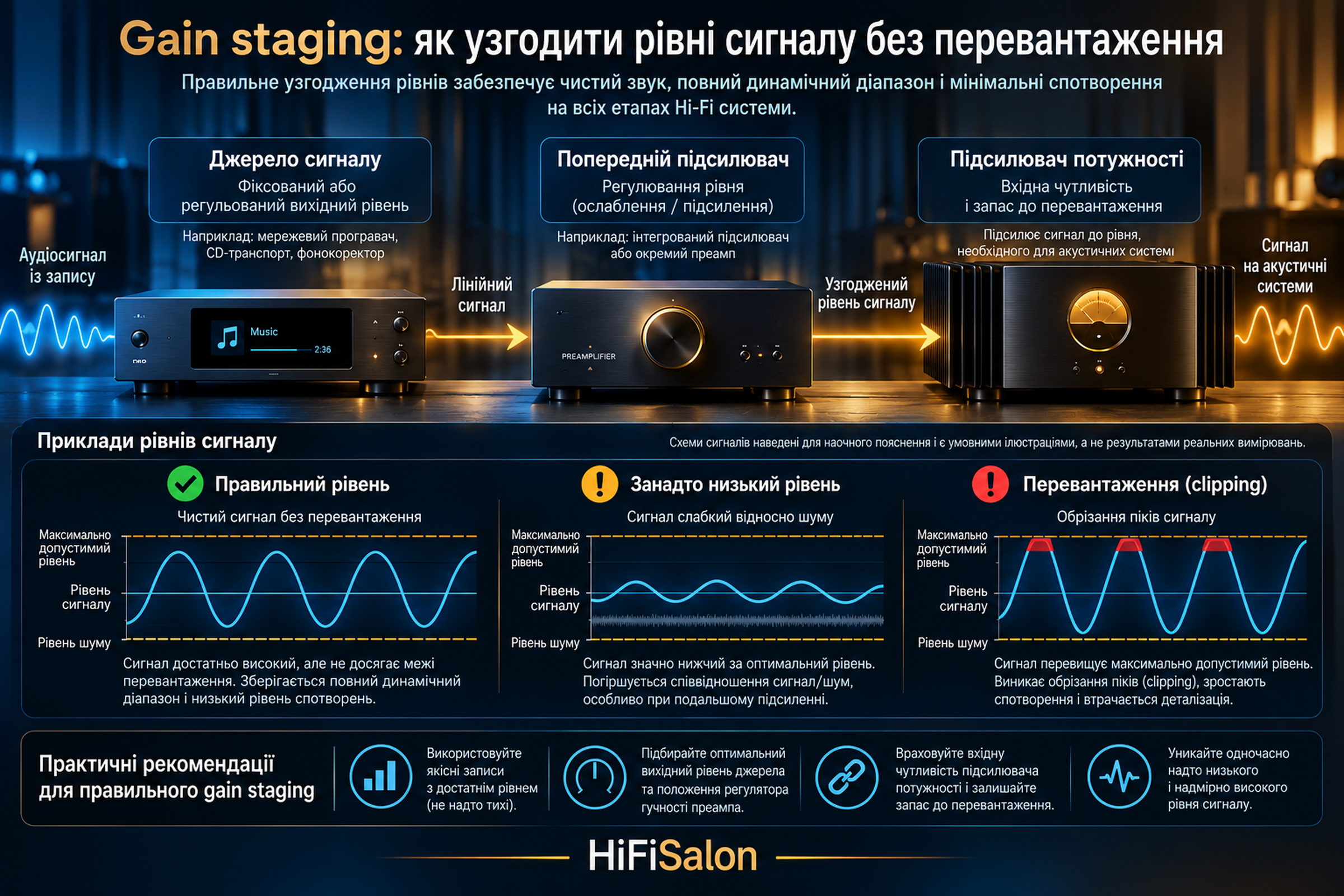

Як сигнал проходить через систему
Мережевий програвач → ЦАП → попередній підсилювач → підсилювач потужності → акустика.
ЦАП перетворює цифрові дані на аналоговий сигнал. Попередній підсилювач забезпечує вибір джерел, регулювання гучності та, залежно від конструкції, додаткове підсилення. Підсилювач потужності створює необхідні напругу й струм для роботи акустичної системи. Якщо один із каскадів отримує сигнал, що перевищує його можливості, спотворення можуть виникнути ще до підсилювача потужності. Надто низький рівень сигналу може вимагати більшого підсилення та за певних умов зробити шум помітнішим.
Чому вищий рівень не завжди кращий
ЦАП із виходом 4 В RMS не обов’язково звучатиме краще за пристрій із виходом 2 В RMS. За однакової гучності та відсутності перевантаження сам по собі вищий рівень не гарантує кращого результату. Важливо не максимізувати напругу, а правильно узгодити весь тракт.
Які характеристики компонентів потрібно порівнювати
Для первинної перевірки сумісності потрібні кілька параметрів. Їх можна знайти в офіційних специфікаціях, інструкціях або незалежних лабораторних вимірюваннях.
Вихідна напруга джерела
Вихідний рівень показує, яку напругу пристрій може подати на наступний компонент за визначених умов. Для побутових ЦАП часто зустрічаються значення близько 2 В RMS на RCA та 4 В RMS на XLR. Це не універсальний стандарт.
| Вихід LAiV Harmony DAC | Максимальна напруга |
|---|---|
| RCA | 2,07 В RMS |
| XLR | 4,15 В RMS |
Паспортний максимальний рівень не означає постійну напругу під час відтворення музики. Фактичний сигнал змінюється залежно від запису та налаштувань.
Вхідна чутливість підсилювача
Вхідна чутливість показує, яка напруга потрібна на вході для отримання визначеного вихідного рівня, часто номінальної потужності. Якщо вона становить 200 мВ, це означає, що за відповідних умов 0,2 В достатньо для досягнення заявленого вихідного рівня. Це не означає, що напруга понад 0,2 В обов’язково перевантажить вхід.
Докладніше про вхідну чутливість, Gain і методики вимірювання: «характеристики та вимірювання підсилювача».
Максимальний допустимий вхідний рівень
Цей параметр показує, який сигнал може прийняти відповідний вхід без перевищення визначеної виробником межі роботи. Якщо джерело здатне видавати 4 В RMS, а конкретний вхід допускає лише 2 В RMS за заданих умов, виникає потенційний ризик перевантаження. Потрібно враховувати розташування регулятора, схему пристрою та методику визначення допустимої напруги. Якщо виробник не вказує максимального вхідного рівня, його не можна надійно визначити лише за чутливістю.
Коефіцієнт підсилення в децибелах
Gain (дБ) = 20 × log₁₀(Uвих / Uвх). Наприклад, якщо каскад отримує 0,5 В та видає 5 В, співвідношення 10:1 відповідає 20 дБ. Зменшення напруги вдвічі відповідає приблизно −6 дБ. Децибели описують відносну зміну рівня, а не абсолютну напругу без додаткових даних.
Headroom: запас до перевантаження
Headroom означає різницю між поточним рівнем сигналу та межею, після якої каскад перестає працювати в допустимому режимі. Якщо для входу підтверджено максимальний рівень 8 В RMS, а джерело може подавати 4 В RMS, запас за напругою становить приблизно 6 дБ за сумісних умов вимірювання.
Не плутайте запас до перевантаження із запасом регулювання гучності. Якщо джерело видає 4 В, а для номінальної потужності достатньо 0,2 В, різниця становить близько 26 дБ. Це співвідношення рівнів, а не 26 дБ headroom. Для визначення headroom потрібна реальна межа конкретного каскаду. Музичний сигнал має піки, які можуть наближатися до цієї межі.
Співвідношення сигнал/шум
SNR (Signal-to-Noise Ratio), або співвідношення сигнал/шум, характеризує різницю між корисним сигналом та шумом. Надлишкове підсилення після шумного джерела може зробити шум помітнішим. Надмірне ослаблення з подальшим сильним підсиленням також не завжди оптимальне. Мета Gain staging полягає у достатньому корисному сигналі без перевантаження та зайвого шуму.
Вихідний та вхідний опір
Крім напруги, варто перевіряти вихідний опір джерела та вхідний опір наступного компонента. У більшості лінійних Hi-Fi з’єднань вхідний опір значно перевищує вихідний. Наприклад, 100 Ом на виході та 20 кОм на вході дають співвідношення 1:200, зазвичай достатнє для нормального підключення. Правильне співвідношення опорів саме по собі не гарантує відсутності перевантаження.
Як розрахувати узгодження рівнів сигналу
Для первинної оцінки можна використати паспортні характеристики, але розрахунок не замінює даних про реальну межу перевантаження.
Приклад: джерело 4 В і підсилювач із чутливістю 0,2 В
20 × log₁₀(4 / 0,2) ≈ 26 дБ. Максимальний рівень джерела приблизно на 26 дБ вищий за напругу, потрібну для визначеної номінальної потужності. За відповідних умов сигнал потрібно ослабити приблизно на 26 дБ. Комфортна гучність може досягатися рано на шкалі регулятора, але це не доводить перевантаження входу.
Як визначити напругу для номінальної потужності
Для резистивного навантаження U = √(P × R), де P є потужністю у ватах, а R означає опір в омах. Для 100 Вт на 8 Ом: U = √(100 × 8) ≈ 28,3 В RMS. Якщо чутливість для цієї потужності становить 1 В RMS, підсилення напруги дорівнює приблизно 29 дБ. Реальна акустика має частотно-залежний імпеданс, а паспортна потужність визначається за конкретних умов.
Де саме може виникнути перевантаження
Перевантаження вхідного каскаду: якщо сигнал перевищує можливості вхідної секції, спотворення можуть виникнути до регулятора гучності. Зменшення гучності на підсилювачі не обов’язково допоможе.
Перевантаження вихідного каскаду: якщо підсилювач не може забезпечити потрібні напругу або струм для навантаження, сигнал може обмежуватися на виході. Зменшення гучності часто повертає його в нормальний режим.
У лабораторних вимірюваннях Stereophile попереднього підсилювача Audio Research LS8 спотворення вхідної секції починали зростати приблизно за 3,5 В RMS, а близько 4 В RMS спостерігалося обмеження сигналу. Це приклад конкретної конструкції, а не універсальна межа для всіх підсилювачів.
Що робити, коли характеристик недостатньо
Якщо зазначено тільки вхідну чутливість, не слід автоматично вважати компоненти несумісними. Перевірте інструкцію, незалежні лабораторні вимірювання або отримайте технічне уточнення від виробника чи продавця. Особливо це важливо під час прямого підключення джерела до підсилювача потужності.
Практичний сценарій №1. ЦАП із фіксованим виходом та інтегральний підсилювач
Прикладом джерела може бути LAiV Harmony DAC. Виробник зазначає 2,07 В RMS на RCA та 4,15 В RMS на XLR. Якщо після підключення до інтегрального Luxman потрібна гучність досягається раніше, ніж зі старим джерелом, це ще не свідчить про проблему.
Чому положення регулятора може змінитися
Якщо новий ЦАП видає вищу напругу, підсилювач отримує сильніший сигнал за однакових умов. Тому користувач встановлює більше ослаблення регулятором. Положення регулятора не є універсальним показником вихідної потужності.
Чи небезпечні 4,15 В на XLR
Сам факт такого рівня не означає небезпеки. Потрібно перевірити максимальний допустимий сигнал конкретного балансного входу, а не порівнювати 4,15 В лише з чутливістю. Рівень XLR може визначатися між двома сигнальними контактами і не дорівнювати напрузі одного контакту відносно землі.
Коли потрібно насторожитися
Спотворення виникають лише з одним джерелом.
Зменшення рівня на джерелі усуває спотворення за порівнянної кінцевої гучності.
Виробник прямо вказує нижчий максимальний рівень для відповідного входу.
Після зміни підключення система поводиться незвично.
Потрібно встановити, який саме каскад перевантажується, перш ніж змінювати компоненти.
Практичний сценарій №2. ЦАП із регульованим виходом та підсилювач потужності
Деякі ЦАП можуть виконувати функції попереднього підсилювача та безпосередньо керувати підсилювачем потужності. Неправильне налаштування може спричинити надмірну гучність.
Прикладом є T+A DAC 200.
Fixed і Variable: у чому різниця
У T+A DAC 200 режим LINE забезпечує фіксований вихідний рівень, а VARIABLE дозволяє його регулювати. Виробник застерігає: при використанні з активною акустикою або підсилювачем потужності потрібно застосовувати VARIABLE. Фіксований режим може призвести до надмірної гучності та пошкодження акустики.
Реальний розрахунок: T+A DAC 200 та Luxman M-10X
Розглянемо паспортні параметри Luxman M-10X: чутливість 1,24 В для 150 Вт на 8 Ом і коефіцієнт підсилення близько 29 дБ.
| Вихід T+A DAC 200 | Максимальна напруга |
|---|---|
| RCA | 2,5 В RMS |
| XLR | 5,0 В RMS |
Для RCA: 20 × log₁₀(2,5 / 1,24) ≈ 6,1 дБ. Для XLR: 20 × log₁₀(5,0 / 1,24) ≈ 12,1 дБ.
Максимальний рівень DAC 200 перевищує напругу, необхідну M-10X для досягнення номінальної потужності, приблизно на 6,1 дБ для RCA та 12,1 дБ для XLR, якщо паспортна чутливість застосовується до відповідного входу за однакових умов. Це показує потрібне ослаблення за визначених умов, а не запас до перевантаження входу M-10X. Наведені числа не є рекомендованими повсякденними налаштуваннями гучності: вона залежить від акустики, приміщення та запису.
Чому пряме підключення потребує уваги
У системі з інтегральним підсилювачем є окремий регулятор гучності. Якщо ЦАП підключено безпосередньо до підсилювача потужності, керування рівнем повинен забезпечувати ЦАП. Фіксований вихід із високим рівнем може створити небезпечну ситуацію вже під час першого запуску.
Безпечна послідовність підключення
Вимкніть компоненти перед зміною кабельних з’єднань.
Перевірте сумісність виходів ЦАП і входів підсилювача.
Установіть на DAC 200 режим VARIABLE.
Перед запуском встановіть мінімальну гучність.
Перевірте, чи не відновлюється попередня висока гучність після перезапуску.
Вмикайте компоненти у послідовності, рекомендованій виробниками, зазвичай підсилювач потужності останнім.
Почніть відтворення з помірним рівнем та поступово збільшуйте гучність.
Перевірте відсутність спотворень, незвичних шумів і стрибків рівня.
Не перемикайте LINE і VARIABLE під час відтворення на високій гучності. Зважайте на автоматичний запуск відтворення, дистанційне керування та відновлення рівня після ввімкнення.
Докладніше про схеми комутації: «Як підключити компоненти Hi-Fi системи».
Чи потрібно завжди встановлювати максимальний рівень ЦАП
Ні. Максимальний рівень може бути доречним у правильно узгодженій системі з окремим регулюванням, але для прямого підключення потрібно виконувати рекомендації виробника. Для DAC 200 використання VARIABLE є принциповою умовою.
Практичний сценарій №3. Кілька джерел, попередній підсилювач і підсилювач потужності
Мережевий програвач, окремий ЦАП і фонокоректор можуть забезпечувати різні вихідні рівні. Після перемикання входу користувач змушений змінювати гучність.
Чому джерела звучать із різною гучністю
Причиною можуть бути відмінності номінальних вихідних рівнів, налаштувань джерел або самих записів. Якщо два джерела за однакових тестових умов видають 1 В і 2 В, різниця становить близько 6 дБ. Реальна сприймана гучність музики може відрізнятися через запис і обробку.
Як Luxman C-10X допомагає узгоджувати джерела
Попередній підсилювач Luxman C-10X має Input Offset для коригування рівня окремих входів у діапазоні від 0 до −6 дБ. Це допомагає вирівнювати гучність джерел. Якщо одне джерело має приблизно вдвічі вищу напругу, ослаблення близько 6 дБ може допомогти за однакових тестових умов. Input Offset не замінює перевірки максимальних допустимих рівнів входів.
Про різницю між інтегральним підсилювачем і роздільними компонентами: «Інтегральний Luxman чи окремі компоненти».
Як уникнути надмірного підсилення
Високе сумарне підсилення може звузити зручний діапазон регулювання та зробити шум помітнішим. Водночас надмірне ослаблення з подальшим великим підсиленням також може погіршити практичне співвідношення сигнал/шум. Оптимальне рішення залежить від компонентів.
Для фонокоректора важливо узгоджувати підсилення з рівнем картриджа. Докладніше: «Налаштування фонокоректора: Gain, Loading, MM і MC».
Типові симптоми неправильного узгодження рівнів
Ці ознаки допомагають визначити напрямок перевірки, але не є самостійним діагнозом.
| Симптом | Можлива причина | Що перевірити |
|---|---|---|
| Висока гучність на початку шкали | Високий рівень джерела або сумарне підсилення | Напругу, Gain, характеристику регулятора |
| Спотворення з одним джерелом | Перевантаження каскаду або проблема джерела | Максимальний вхідний рівень, вихідні налаштування |
| Фоновий шум | Шум джерела, підсилення або підключення | Каскади, кабелі, заземлення |
| Різна гучність джерел | Неоднакові вихідні рівні | Параметри, Input Offset |
| Недостатня гучність | Низький рівень або недостатнє підсилення | Режими виходів, чутливість |
| Раптовий стрибок гучності | Fixed/Variable або зміна джерела | Режим виходу, поточну гучність |
Як поведінка шуму допомагає знайти його джерело
Якщо шум зростає зі збільшенням гучності, його джерело може бути перед регулятором або в каскаді, що регулюється. Якщо шум майже незмінний, перевірте каскади після регулятора, підсилювач потужності та підключення. Це лише підказка: регулятори можуть стояти в різних точках схеми, а джерел шуму може бути декілька. Відрізняйте широкосмугове шипіння від низькочастотного гулу, який часто пов’язаний із заземленням або перешкодами.
Чому не варто робити висновок лише за звуком
Спотворення можуть бути в записі, цифровій обробці, виході ЦАП, вході попереднього або виході кінцевого підсилювача. Змінюйте лише один параметр за раз і перевіряйте, чи повторюється проблема.
Чи може цифрове регулювання гучності допомогти
Так, якщо його передбачено і правильно реалізовано. Цифрове зменшення рівня та аналогове регулювання мають різні особливості. Не плутайте їх із ReplayGain, який узгоджує сприйману гучність записів.
Докладніше: «Bit-perfect, Gapless і ReplayGain».
Покрокова перевірка Gain staging у власній системі
Для більшості домашніх систем первинну перевірку можна виконати без спеціального обладнання.
Крок 1. Складіть схему сигнального тракту
Запишіть послідовність від джерела до акустики, позначте, який пристрій відповідає за гучність.
Крок 2. Знайдіть вихідні рівні джерел
Перевірте номінальну або максимальну напругу, окремо RCA та XLR, а також режими Fixed/Variable.
Крок 3. Перевірте параметри входів
Знайдіть чутливість, максимальний допустимий рівень, вхідний опір та особливі вимоги. Не підміняйте межу перевантаження чутливістю.
Крок 4. Оцініть сумарне підсилення
Зіставте рівень джерела з чутливістю наступного каскаду. Велика різниця може пояснити раннє досягнення комфортної гучності, але не доводить перевантаження.
Крок 5. Перевірте безпечність налаштувань
Перед запуском установіть мінімальну гучність. Перевірте поведінку після перезапуску, режим виходу та порядок ввімкнення.
Крок 6. Перевірте кожне джерело
Починайте з малого рівня, поступово збільшуйте гучність і змінюйте по одному параметру. Не використовуйте небезпечно гучні тестові сигнали.
Крок 7. За потреби скоригуйте рівні
Використайте Input Offset або регульований вихід за рекомендаціями виробника. Якщо характеристик бракує, зверніться за технічним підтвердженням.
Поширені запитання про узгодження рівнів сигналу
Чи може ЦАП із виходом 4 В пошкодити підсилювач?
Лише за значенням 4 В відповісти не можна. Потрібно знати допустимий рівень входу та схему. Пряме підключення фіксованого високого виходу до підсилювача потужності може створити небезпечну гучність для акустики.
Чи означає мала позиція регулятора погану якість звуку?
Ні. Вона залежить від рівня джерела, підсилення та характеристики регулятора. Проблемою є незручне регулювання, дисбаланс каналів, шум або спотворення.
Чи завжди XLR забезпечує вищий рівень сигналу?
Ні. У багатьох пристроях балансний вихід має вищу напругу, але конкретне співвідношення визначає виробник. Сам XLR не гарантує кращого звучання.
Чи потрібно зменшувати цифрову гучність ЦАП?
Не завжди. Це залежить від реалізації регулювання, параметрів наступного пристрою та рекомендованої схеми. Для прямого підключення важливе надійне керування гучністю.
Чи можна визначити перевантаження лише за вхідною чутливістю?
Ні. Чутливість показує потрібну напругу для певного вихідного рівня, а межа перевантаження визначається іншими характеристиками та конструкцією.
Висновок. Як отримати оптимальний рівень сигналу без перевантаження
Правильний Gain staging не означає, що всі компоненти повинні працювати з максимально можливою напругою. Його завдання полягає в достатньому рівні сигналу, запасі до перевантаження та уникненні зайвого шуму.
Перше: порівнюйте вихідні рівні джерел із характеристиками входів. Друге: не плутайте чутливість із максимально допустимим рівнем. Третє: особливо уважно налаштовуйте системи, у яких ЦАП безпосередньо підключено до підсилювача потужності.
Грамотне узгодження рівнів робить систему зручнішою в керуванні, зменшує ризик перевантаження та дозволяє повніше використати можливості компонентів без необґрунтованої заміни техніки.
