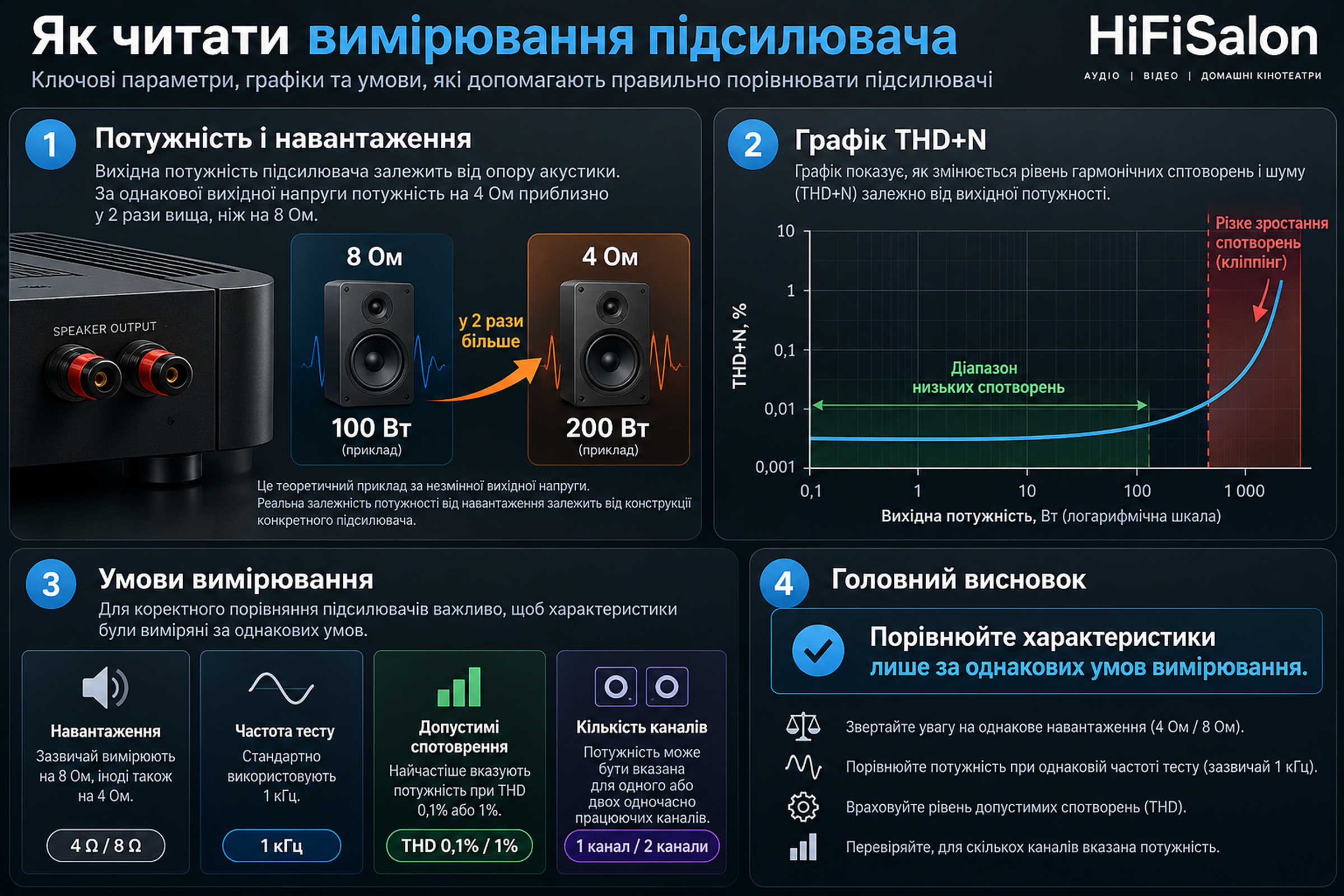

Як читати характеристики та вимірювання підсилювача

Потужність 200 Вт, спотворення 0,005%, співвідношення сигнал/шум понад 100 дБ. У характеристиках підсилювачів такі цифри виглядають переконливо. Але чи достатньо їх, щоб зрозуміти, як пристрій працюватиме з конкретною акустикою?

Насправді одна й та сама характеристика може означати різні речі залежно від умов вимірювання. Потужність залежить від опору навантаження та допустимого рівня спотворень, THD+N змінюється зі збільшенням вихідного сигналу, а шум оцінюють за різними методиками.

Розберемо, як правильно читати паспортні дані й незалежні лабораторні вимірювання підсилювачів, які графіки справді корисні та яких помилок варто уникати перед покупкою.

Швидка навігація

1. Чому характеристики підсилювача потрібно читати в контексті
2. Потужність на 4 і 8 Ом: що означають паспортні вати
3. Як читати графік потужності та спотворень
4. THD і THD+N: що насправді показують відсотки
5. IMD: чому одного тестового сигналу недостатньо
6. Шум, SNR і SINAD: як не заплутатися в децибелах
7. Частотна характеристика, вихідний опір і демпінг-фактор
8. Чутливість входу та коефіцієнт підсилення
9. Практичні приклади: Hegel H400 та Exposure 3510
10. П'ять типових помилок під час порівняння підсилювачів
11. Як використовувати вимірювання під час вибору підсилювача

1. Чому характеристики підсилювача потрібно читати в контексті

Технічні характеристики описують поведінку підсилювача за певних умов. Проблема виникає тоді, коли ці умови залишаються поза увагою.

Наприклад, виробник може вказати потужність при частоті 1 кГц і спотвореннях 1%. Інший виробник зазначить потужність у діапазоні 20 Гц – 20 кГц при спотвореннях 0,1%. Формально обидва показники виражені у ватах, але безпосередньо порівнювати їх некоректно.

Під час аналізу характеристик важливо перевіряти:

• Опір навантаження: 8, 4 або 2 Ом.
• Частоту тестового сигналу чи частотний діапазон.
• Допустимий рівень спотворень.
• Кількість каналів, що працювали під час тесту.
• Тривалість вимірювання: безперервний або короткочасний сигнал.
• Смугу вимірювання та застосовані фільтри.

Практичний висновок: цифра без умов вимірювання не обов'язково неправильна, але її інформативність обмежена.

2. Потужність на 4 і 8 Ом: що означають паспортні вати

Вихідна потужність показує, яку електричну потужність підсилювач може передати навантаженню за визначених умов.

Для синусоїдального сигналу на резистивному навантаженні її можна розрахувати:

P = U² / R

де P означає потужність у ватах, U є діючим значенням вихідної напруги, а R є опором навантаження.

Якщо підсилювач підтримує однакову вихідну напругу, то при зменшенні опору з 8 до 4 Ом потужність теоретично подвоюється.

Наприклад:

Однак реальний підсилювач має обмеження за струмом, напругою, нагріванням і можливостями блока живлення. Тому фактична потужність на 4 Ом не обов'язково буде вдвічі більшою.

Важливо також розуміти, що акустична система не є постійним резистором. Її імпеданс змінюється залежно від частоти, а фазовий кут впливає на навантаження вихідного каскаду.

Саме тому для оцінки сумісності з акустикою корисно враховувати не тільки номінальні 4 або 8 Ом, а й мінімальний імпеданс, фазову характеристику та здатність підсилювача віддавати струм.

Докладніше цю тему розглянуто в нашій статті «Як читати графік імпедансу акустики та фазовий кут».

Чому важлива тривалість вимірювання

Безперервна потужність характеризує роботу протягом тривалішого тесту, тоді як короткочасна або динамічна потужність описує здатність віддавати енергію протягом короткого імпульсу.

Обидва показники корисні, але вони відповідають на різні запитання.

Практичний висновок: порівнюючи підсилювачі, шукайте потужність на однаковому навантаженні, за однакового порога спотворень і зі зрозумілою тривалістю тесту.

3. Як читати графік потужності та спотворень

Один із найкорисніших результатів незалежних вимірювань підсилювача показує залежність спотворень від вихідної потужності.

Зазвичай:

• Горизонтальна вісь показує потужність у ватах.
• Вертикальна вісь показує рівень спотворень у відсотках або децибелах.
• Окремі криві відповідають різним навантаженням або каналам.

На невеликій потужності графік може демонструвати відносно високий THD+N через внесок шуму. У середній частині кривої показник часто знижується або залишається стабільним. Біля межі можливостей підсилювача спотворення починають швидко зростати.

Цей різкий підйом часто пов'язаний із наближенням до кліпінгу, тобто режиму, в якому підсилювач уже не здатний точно відтворювати необхідну амплітуду сигналу.

Важливо не плутати потужність при 1% THD+N із потужністю при 0,1% або 0,01%. Перший показник може бути вищим, але це не означає, що підсилювач зберігає однаково низькі спотворення на всьому діапазоні потужності.

Що перевіряти на графіку

Насамперед звертайте увагу на поведінку кривої в діапазоні потужності, який реально використовуватиметься.

Також корисно перевірити, наскільки змінюється форма кривої при переході з 8 на 4 Ом і чи немає різкого зростання спотворень задовго до заявленої максимальної потужності.

Практичний висновок: графік потужності та спотворень інформативніший за одну цифру максимальної потужності.

4. THD і THD+N: що насправді показують відсотки

THD (Total Harmonic Distortion) означає сумарні гармонічні спотворення.

Коли на вхід підсилювача подають чистий синусоїдальний сигнал, на виході можуть з'являтися додаткові складові з частотами, кратними основній. Наприклад, для сигналу 1 кГц це можуть бути компоненти на 2, 3, 4 кГц тощо.

THD характеризує сумарний рівень таких гармонічних складових відносно основного сигналу.

THD+N (Total Harmonic Distortion plus Noise) означає сумарні гармонічні спотворення разом із шумом.

У цьому вимірюванні аналізатор пригнічує основний тестовий тон і визначає залишковий сигнал, що містить спотворення та шум у вибраній смузі вимірювання.

THD і THD+N не є тотожними показниками.

Чому 0,005% не завжди краще за 0,01%

Різниця між такими значеннями може бути технічно вимірюваною, але сама по собі не визначає якість звучання.

Необхідно знати:

• За якої потужності отримано результат.
• На якому навантаженні.
• За якої частоти.
• У якій смузі вимірювання.
• Який характер мають окремі гармонічні складові.

Два підсилювачі з однаковим THD можуть мати різний спектр спотворень. Один може демонструвати переважно низькі гармоніки, інший мати помітніші високі складові.

При цьому робити висновок про чутність або характер звучання лише за порядком гармонік теж некоректно. Значення мають їхні рівні, взаємодія з музичним сигналом та умови прослуховування.

Практичний висновок: THD+N корисний для оцінки технічної лінійності, але не є універсальним рейтингом якості звуку.

5. IMD: чому одного тестового сигналу недостатньо

IMD (Intermodulation Distortion) означає інтермодуляційні спотворення.

На відміну від гармонічного тесту з одним синусоїдальним сигналом, для вимірювання IMD використовують два або більше тестових тонів.

Через нелінійність підсилювача можуть виникати нові частотні компоненти, яких не було у вхідному сигналі. Їхні частоти утворюються з комбінацій початкових частот.

Наприклад, у високочастотному двотональному тесті з сигналами 19 і 20 кГц може з'явитися різницева складова на 1 кГц.

Це не означає, що такий тест безпосередньо відтворює музичний сигнал. Але він допомагає виявляти певні нелінійності, які недостатньо повно описуються одним показником THD.

Чому результати IMD бувають різними

Існує кілька методик інтермодуляційного тестування. Вони відрізняються частотами, співвідношенням рівнів тестових сигналів і способом розрахунку результату.

Тому значення IMD, отримані за різними методиками, не варто порівнювати без уточнення умов.

Практичний висновок: IMD доповнює THD і THD+N, але не замінює їх.

6. Шум, SNR і SINAD: як не заплутатися в децибелах

У характеристиках підсилювачів часто зустрічаються показники шуму в децибелах.

SNR (Signal-to-Noise Ratio) означає співвідношення сигналу до шуму.

Наприклад, SNR 100 дБ означає, що за визначених умов рівень корисного сигналу на 100 дБ вищий за рівень виміряного шуму.

Але важливо знати, відносно якого рівня сигналу наведено цей результат.

Виробник може вимірювати SNR відносно номінальної вихідної потужності, тоді як незалежна лабораторія може наводити результат для вихідної потужності 1 Вт.

Ці значення не слід порівнювати напряму.

Що означає A-weighted

A-weighting, або А-зважування, означає частотне зважування вимірюваного шуму за стандартною кривою, що приблизно враховує особливості слухової чутливості.

Результат із А-зважуванням може відрізнятися від результату без нього.

Тому під час порівняння потрібно перевіряти не лише число в децибелах, а й позначення методики.

Що таке SINAD

SINAD (Signal-to-Noise and Distortion Ratio) у контексті вимірювань аудіопідсилювачів характеризує співвідношення рівня сигналу до сумарного рівня шуму та спотворень.

Він тісно пов'язаний із THD+N, вираженим у децибелах, за узгоджених умов і визначень вимірювання.

Вищий SINAD за однакової методики означає нижчий сумарний рівень шуму та спотворень відносно сигналу.

Проте SINAD не повідомляє, яка частина результату припадає на шум, а яка на окремі види спотворень.

Практичний висновок: SNR і SINAD допомагають оцінити технічну чистоту сигналу, але їх потрібно читати разом із методикою та іншими графіками.

7. Частотна характеристика, вихідний опір і демпінг-фактор

Частотна характеристика

Частотна характеристика підсилювача показує, як змінюється рівень вихідного сигналу залежно від частоти.

Наприклад, характеристика 20 Гц – 20 кГц ±0,5 дБ означає, що в зазначеному діапазоні відхилення від прийнятого опорного рівня не перевищує вказаного допуску за умов вимірювання.

Ширший частотний діапазон не обов'язково означає кращий звук. Для практичної оцінки важливі рівномірність характеристики в чутному діапазоні та поведінка підсилювача на реальному навантаженні.

Вихідний опір

Вихідний опір характеризує електричну взаємодію виходу підсилювача з підключеним навантаженням.

Низький вихідний опір зазвичай допомагає зменшити зміни частотної характеристики, спричинені нерівномірним імпедансом акустичної системи.

Проте його вплив потрібно оцінювати разом із параметрами конкретної акустики.

Демпінг-фактор

Damping Factor, або демпінг-фактор, зазвичай визначають як відношення опору навантаження до вихідного опору підсилювача.

Наприклад, якщо умовний підсилювач має вихідний опір 0,04 Ом, то при навантаженні 8 Ом демпінг-фактор становитиме:

DF = 8 / 0,04 = 200

Але демпінг-фактор не слід сприймати як самостійну оцінку якості баса.

На поведінку акустичної системи впливають її електромеханічні параметри, опір кабелю, пасивні фільтри та акустичні умови приміщення.

Тому демпінг-фактор 4000 не означає автоматично вдвічі кращого контролю баса, ніж демпінг-фактор 2000.

Практичний висновок: важливіше оцінювати достатньо низький вихідний опір і стабільну роботу підсилювача з навантаженням, ніж шукати найбільше число демпінг-фактора.

8. Чутливість входу та коефіцієнт підсилення

Ці характеристики часто залишаються поза увагою, хоча вони важливі для правильної побудови системи.

Вхідна чутливість показує, яка напруга на вході потрібна, щоб отримати визначений рівень вихідного сигналу, часто номінальну потужність.

Gain, або коефіцієнт підсилення, показує співвідношення вихідної та вхідної напруги. Для підсилення напруги його часто виражають у децибелах:

Gain (дБ) = 20 log₁₀(Uвих / Uвх)

Висока вхідна чутливість не означає автоматично кращої якості.

Вона може бути зручною для джерел із невисокою вихідною напругою, але надмірний коефіцієнт підсилення в системі здатний зробити регулювання гучності менш зручним і підвищити чутність шуму попередніх каскадів.

Водночас надто низького підсилення може не вистачити, щоб отримати потрібну потужність від конкретного джерела сигналу.

Окремо потрібно розрізняти вхідну чутливість, вхідний опір і коефіцієнт підсилення. Це пов'язані, але різні параметри.

Практичний висновок: для сумісності джерела, попереднього підсилювача та підсилювача потужності важливо оцінювати всю структуру підсилення системи.

9. Практичні приклади: Hegel H400 та Exposure 3510

Розглянемо, як читати характеристики двох підсилювачів із різною конструкцією та функціональним призначенням.

Hegel H400 є інтегральним підсилювачем із мережевими функціями.

Exposure 3510 Stereo Power Amplifier є окремим підсилювачем потужності, який потребує відповідного джерела керованого аналогового сигналу або попереднього підсилювача.

Це не пряме порівняння конкурентів. Мета прикладу полягає в тому, щоб показати, як правильно інтерпретувати різні паспортні характеристики.

Джерела: офіційні специфікації Hegel H400 та Exposure 3510 Stereo Power Amplifier. Показники наведено в умовах, зазначених виробниками.

Що можна зрозуміти з таблиці

Hegel H400 має вищу заявлену потужність на 8 Ом. Але це ще не означає, що його потрібно автоматично вважати кращим вибором для будь-якої акустики.

Значення спотворень також не можна порівнювати безпосередньо: для Hegel вони наведені при 50 Вт, а для Exposure при номінальній потужності.

Обидва виробники вказують SNR понад 100 дБ, але без повного зіставлення методик це не доводить однаковий фактичний рівень шуму.

Демпінг-фактор Hegel також не слід використовувати як аргумент про гарантовано кращий бас без урахування конкретної акустики.

Чого не вистачає для повноцінного порівняння

Було б корисно мати незалежні графіки спотворень залежно від потужності для обох моделей, результати при 4 Ом, вимірювання вихідного опору та поведінки на складному навантаженні.

Лише після цього можна робити предметніші висновки про технічні можливості обох пристроїв.

Практичний висновок: паспортні дані допомагають сформувати перелік питань до підсилювача, але не завжди дають готову відповідь щодо вибору.

10. П'ять типових помилок під час порівняння підсилювачів

Помилка 1. Порівнювати лише максимальну потужність

200 Вт при 1% спотворень і 150 Вт при 0,1% спотворень не можна автоматично ранжувати без однакових умов вимірювання.

Помилка 2. Вважати найнижчий THD+N гарантією найкращого звучання

Один показник не описує повністю шум, спектр спотворень, поведінку під навантаженням та інші важливі характеристики.

Помилка 3. Порівнювати SNR без опорного рівня

Співвідношення сигнал/шум відносно номінальної потужності та відносно 1 Вт може суттєво відрізнятися навіть для того самого пристрою.

Помилка 4. Вважати величезний демпінг-фактор самостійною перевагою

Після досягнення достатньо низького вихідного опору подальше збільшення демпінг-фактора не обов'язково дає практично значущий результат.

Помилка 5. Ігнорувати акустику та умови прослуховування

Підсилювач працює не із цифрою «8 Ом» у паспорті, а з реальною акустичною системою, імпеданс і фазова характеристика якої змінюються залежно від частоти.

Тому під час вибору важливо враховувати чутливість акустики, відстань до слухача, бажану гучність і запас потужності. Додатково рекомендуємо матеріал «Класи G і H: як працює адаптивне живлення підсилювача».

11. Як використовувати вимірювання під час вибору підсилювача

Найкращий підхід полягає не в пошуку підсилювача з найбільшими цифрами, а в послідовній оцінці його придатності для конкретної системи.

Спочатку визначте параметри акустики та приблизну потужність, необхідну для бажаної гучності.

Потім перевірте паспортну потужність підсилювача на відповідному навантаженні та, за можливості, незалежні графіки спотворень.

Після цього оцініть рівень шуму, вихідний опір, сумісність із джерелом сигналу й функціональні можливості.

Якщо доступні незалежні лабораторні вимірювання, вони допоможуть перевірити, наскільки поведінка пристрою відповідає заявленим характеристикам.

Однак навіть повний набір графіків не замінює оцінки системи в реальних умовах. Практичні поради також наведено у статті «Як порівнювати акустику перед покупкою».

Головне правило: технічні вимірювання потрібні не для того, щоб обрати переможця за одним числом, а щоб уникнути помилок сумісності та зробити вибір обґрунтованішим.
