Дві акустичні системи можуть мати однаковий номінальний імпеданс 4 Ом, але створювати різне навантаження для підсилювача. Одна працюватиме без проблем із відносно компактним інтегрованим підсилювачем, тоді як інша потребуватиме більшого запасу за струмом і потужністю.
Причина в тому, що імпеданс акустики не є постійною величиною. Він змінюється залежно від частоти, а разом із ним змінюється фазовий зсув між напругою та струмом.
Саме тому для оцінки сумісності акустики й підсилювача корисно навчитися читати графік імпедансу та фазового кута. Він допомагає зрозуміти, де акустика створює складне електричне навантаження, чому номінальні 4 або 8 Ом не розповідають усієї історії та які характеристики підсилювача варто перевірити перед покупкою.
Швидка навігація
Чому номінального імпедансу недостатньо
Як читати графік імпедансу та фази
Що означають піки, провали й резонанси
Мінімальний імпеданс: де шукати складне навантаження
Чому імпеданс і фазу потрібно оцінювати разом
Реальні приклади вимірювань акустики
Як вибрати підсилювач за результатами вимірювань
Типові помилки під час читання графіків
Чому номінального імпедансу недостатньо
У характеристиках акустичних систем зазвичай зазначають номінальний імпеданс: 4, 6 або 8 Ом. Це зручний орієнтир для покупця, але він не означає, що акустика має однаковий електричний опір на всіх частотах.
На відміну від звичайного резистора, акустична система містить звукові котушки динаміків, кросовер (електричний розділювальний фільтр) та інші елементи, властивості яких залежать від частоти. На вхідний імпеданс також впливають механічні резонанси динаміків і акустичне оформлення корпусу.
Наприклад, система з номінальним імпедансом 8 Ом може мати значно вищий імпеданс на резонансних частотах і помітно нижчий у певній частині робочого діапазону.
Міжнародний стандарт IEC 60268-5, розроблений Міжнародною електротехнічною комісією (International Electrotechnical Commission), визначає, зокрема, правила оцінювання номінального імпедансу акустичних систем. За відповідних умов вимірювання мінімальний модуль імпедансу в установленому частотному діапазоні не повинен бути нижчим за 80% номінального значення.
Однак паспортне позначення не гарантує, що реальна акустика завжди відповідає цьому правилу. Тому для точнішої оцінки корисні незалежні вимірювання.
Практичний висновок: номінальний імпеданс потрібний для першої оцінки сумісності, але реальну поведінку акустики краще показує частотний графік.
Як читати графік імпедансу та фази

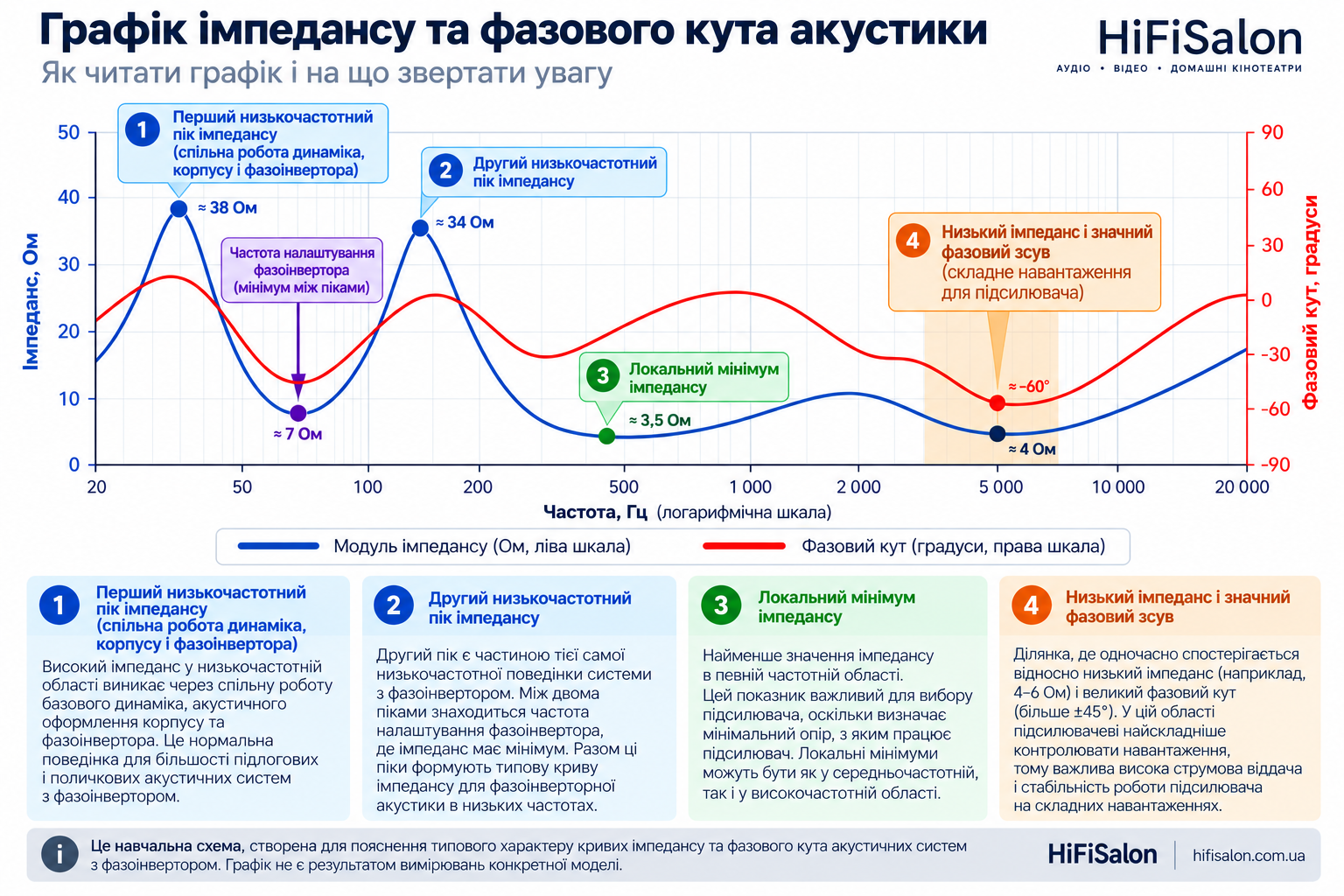

Навчальна схема, не вимір конкретної моделі.
На типовому графіку можна побачити дві криві: модуль імпедансу та фазовий кут.
Горизонтальна вісь показує частоту в герцах (Гц), зазвичай у логарифмічному масштабі. Це означає, що однакова відстань на графіку відповідає однаковому відношенню частот, а не однаковій різниці в герцах.
Вертикальна вісь зліва зазвичай показує модуль імпедансу в омах (Ом), а справа фазовий кут у градусах.
| Елемент графіка | Що показує |
|---|---|
| Частота, Гц | Ділянку звукового діапазону |
| Модуль імпедансу, Ом | Відношення амплітуд напруги та струму на відповідній частоті |
| Фазовий кут, ° | Наскільки струм випереджає напругу або відстає від неї |
| Піки імпедансу | Часто пов’язані з резонансами системи |
| Провали імпедансу | Ділянки, де за однакової напруги може знадобитися більший струм |
Важливо перевіряти позначення осей у кожному конкретному вимірюванні. Різні лабораторії можуть використовувати різні масштаби та способи оформлення графіків.
Ілюстрація для фінальної версії: навчальна інфографіка з двома чітко позначеними кривими, модулем імпедансу та фазовим кутом. Вона має бути окремо підписана як умовна схема, а не лабораторне вимірювання конкретної моделі.
Що означають піки, провали й резонанси
Форма графіка залежить від конструкції акустичної системи.
У закритому корпусі зазвичай спостерігається характерний пік імпедансу поблизу основного низькочастотного резонансу системи.
У типовій фазоінверторній конструкції часто видно два низькочастотні піки, між якими розташований провал. Частота цього провалу зазвичай близька до частоти налаштування фазоінвертора.
Наприклад, у незалежних вимірюваннях Canton Reference 5 характерний провал низькочастотної кривої поблизу 34 Гц відповідає налаштуванню фазоінвертора.
Але не всі піки та провали пов’язані саме з корпусом. На графік впливають також кросовер, електричні фільтри, окремі динаміки та їхня взаємодія.
Тому за однією лише формою кривої не завжди можна точно визначити конструктивну причину кожної особливості.
Практичний висновок: піки імпедансу не означають автоматично проблеми для підсилювача. Для оцінки навантаження важливо звертати увагу на ділянки низького імпедансу та їхнє поєднання з фазовим кутом.
Мінімальний імпеданс: де шукати складне навантаження
Мінімальний імпеданс показує найнижче значення модуля імпедансу в досліджуваному частотному діапазоні.
За однакової прикладеної напруги нижчий модуль імпедансу означає більший струм. Тому підсилювач, розрахований на роботу з низькоомним навантаженням, повинен мати відповідні можливості вихідного каскаду та системи живлення.
Проте важливе не лише саме мінімальне значення, а й частота, на якій воно виникає.
Наприклад, провал імпедансу в середньочастотному діапазоні може мати більше практичне значення для певного музичного матеріалу, ніж короткий провал на верхній межі чутного діапазону.
Водночас універсального правила немає. Реальні вимоги до підсилювача залежать від спектра музичного сигналу, гучності та інших електричних характеристик акустики.
Тому значення на кшталт 3 або 4 Ом без частотного контексту ще не дають повної картини.
Фазовий кут: що він означає
Фазовий кут показує різницю фаз між напругою та струмом на певній частоті.
У звичайному резистивному навантаженні струм і напруга змінюються синхронно. Фазовий кут дорівнює 0°.
Акустична система має не лише активну, а й реактивну складову імпедансу. Тому струм може випереджати напругу або відставати від неї.
За стандартною знаковою конвенцією для комплексного імпедансу:
Додатний фазовий кут означає переважання індуктивної поведінки: струм відстає від напруги.
Від’ємний фазовий кут означає переважання ємнісної поведінки: струм випереджає напругу.
Фаза поблизу 0° означає, що навантаження на цій частоті поводиться переважно як резистивне.
У конкретному графіку потрібно перевіряти, яку саме знакову конвенцію використовує виробник або вимірювальна лабораторія.
Великий фазовий кут сам по собі не означає, що акустика складна для підсилювача.
Наприклад, фазовий кут −60° за імпедансу 20 Ом і такий самий кут за імпедансу 3 Ом створюють суттєво різні умови роботи.
У другому випадку за тієї самої вихідної напруги підсилювач повинен забезпечувати значно більший струм.
Чому імпеданс і фазу потрібно оцінювати разом
Найважливіший принцип читання графіка полягає в одночасному аналізі двох кривих.
Розглянемо умовний приклад:
| Параметр | Система А | Система Б |
|---|---|---|
| Модуль імпедансу | 4 Ом | 5 Ом |
| Фазовий кут | 0° | −55° |
| Характер навантаження | Переважно резистивний | Значна реактивна складова |
За однакової вихідної напруги система А потребуватиме більшого струму.
Проте система Б має значний фазовий зсув. За певних умов це може збільшувати пікове розсіювання потужності у вихідних елементах підсилювача.
Таблиця лише ілюструє різницю між резистивним і реактивним навантаженням. Вона не дозволяє встановити, яка система буде складнішою для будь-якого конкретного підсилювача.
Реальний результат залежить від конструкції вихідного каскаду, допустимого струму, теплових режимів та роботи схем захисту.
Саме тому оцінка сумісності не повинна обмежуватися однією характеристикою.
Що таке EPDR
EPDR (Equivalent Peak Dissipation Resistance) означає еквівалентний резистивний опір за піковим розсіюванням потужності.
Цей показник допомагає оцінити один із важливих аспектів реактивного навантаження на вихідні елементи підсилювача.
Наприклад, якщо в лабораторному звіті зазначено EPDR 2 Ом, це не означає, що фактичний імпеданс акустики дорівнює 2 Ом.
За визначеною моделлю оцінювання таке реактивне навантаження створює аналогічний пік розсіювання потужності у вихідних елементах, як відповідне резистивне навантаження 2 Ом.
EPDR корисний для порівняння акустичних систем, але не є універсальним показником сумісності.
Він не замінює перевірку допустимого струму, температурних режимів, систем захисту та інших конструктивних особливостей конкретного підсилювача.
Практичний висновок: якщо мінімальний EPDR значно нижчий за мінімальний модуль імпедансу, варто уважніше перевірити можливості підсилювача.
Реальні приклади вимірювань акустики
Розглянемо дві акустичні системи, незалежні вимірювання яких опубліковані в Stereophile.
Canton Reference 5
У вимірюваннях Canton Reference 5 модуль імпедансу протягом значної частини звукового діапазону перебуває приблизно між 4 і 8 Ом.
Зафіксовані мінімуми становлять 3,48 Ом на 42 Гц та 3,47 Ом на 372 Гц.
Однак через фазові зсуви мінімальний EPDR досягає 1,56 Ом на 24 Гц. У кількох інших ділянках діапазону цей показник також опускається нижче 3 Ом.
Автор вимірювань характеризує Canton Reference 5 як складне навантаження для підсилювача, хоча відносно висока чутливість акустики частково зменшує вимоги до потужності за заданої гучності.
Що демонструє приклад: найнижчий модуль імпедансу та мінімальний EPDR виникають на різних частотах.
Джерело: Canton Reference 5, вимірювання Stereophile.
Audiovector QR 7
Audiovector QR 7 має заявлений номінальний імпеданс 6 Ом.
За вимірюваннями Stereophile, мінімальний модуль імпедансу становить приблизно 4,3 Ом у діапазоні 120–130 Гц.
Фазовий кут досягає приблизно −59,75° на 57 Гц, але на цій частоті модуль імпедансу досить високий.
Мінімальний EPDR становить 1,8 Ом на 76 Гц.
Автор вимірювань вважає, що акустика має бути прийнятним навантаженням для підсилювача, здатного працювати з 4 Ом. Це не означає, що вона однаково добре працюватиме з будь-яким підсилювачем за будь-якої гучності.
Що демонструє приклад: навіть значний фазовий кут не обов’язково означає критично складне навантаження.
Джерело: Audiovector QR 7, вимірювання Stereophile.
У каталозі HiFiSalon представлена також Audiovector QR 7 SE. Це оновлена версія акустики, тому наведені вище лабораторні вимірювання QR 7 не слід автоматично переносити на QR 7 SE.
Порівняння вимірювань
| Параметр | Canton Reference 5 | Audiovector QR 7 |
|---|---|---|
| Мінімальний виміряний імпеданс | 3,47 Ом | 4,3 Ом |
| Мінімальний EPDR | 1,56 Ом | 1,8 Ом |
| Оцінка лабораторії | Складне навантаження | Прийнятне для підсилювача, здатного працювати з 4 Ом |
Це порівняння не є рейтингом акустики за якістю звучання. Воно демонструє лише особливості електричного навантаження.
Як вибрати підсилювач за результатами вимірювань
Графік імпедансу допомагає звузити вибір підсилювача, але остаточне рішення потрібно приймати з урахуванням усієї системи.
Крок 1. Перевірте допустиме навантаження підсилювача.
Якщо виробник указує роботу з акустикою від 4 Ом, це корисний початковий орієнтир. Проте важливо з’ясувати, чи стосується характеристика тривалої роботи, обох каналів і потрібного рівня потужності.
Крок 2. Оцініть мінімальний імпеданс і фазовий кут.
Особливу увагу приділіть ділянкам, де низький модуль імпедансу поєднується зі значним фазовим зсувом.
Крок 3. Порівняйте характеристики потужності.
Для деяких транзисторних підсилювачів збільшення вихідної потужності під час переходу з 8 на 4 Ом може свідчити про достатній запас за струмом.
Але це не універсальний тест. Результати залежать від методики вимірювання, тривалості сигналу, обмежень живлення та захисту.
Для лампових підсилювачів із вихідними трансформаторами особливо важливо дотримуватися рекомендацій щодо підключення до відповідних відводів навантаження.
Наприклад, у каталозі HiFiSalon представлені інтегральні підсилювачі Hegel H200 та Hegel H400. Вони мають різні можливості підсилення, але вибирати між ними потрібно з урахуванням характеристик конкретної акустики, а не лише паспортної потужності.
Докладніше про загальний баланс компонентів читайте в матеріалі «Збалансована Hi-Fi система: коли апгрейд не потрібен».
Крок 4. Врахуйте чутливість акустики.
Важливо розрізняти чутливість за напругою та чутливість за потужністю.
| Умови | Електрична потужність для резистивного навантаження |
|---|---|
| 2,83 В на 8 Ом | Приблизно 1 Вт |
| 2,83 В на 4 Ом | Приблизно 2 Вт |
Тому для однакового рівня звукового тиску за напруги 2,83 В 4-омне резистивне навантаження споживає удвічі більшу потужність, ніж 8-омне.
Під час перерахунку чутливості з дБ/2,83 В/1 м у дБ/1 Вт/1 м для умовного резистивного навантаження 4 Ом потрібно відняти приблизно 3 дБ. Для 8 Ом числове значення практично не змінюється.
Для реальної акустики такий перерахунок є наближенням, оскільки імпеданс змінюється з частотою.
Крок 5. Врахуйте умови прослуховування.
Розмір кімнати, відстань до слухача, бажана гучність і динамічний діапазон музики впливають на потрібний запас потужності.
Підсилювач, який комфортно працює з конкретною акустикою на помірній гучності, не обов’язково забезпечить такий самий запас за високих рівнів сигналу.
Типові помилки під час читання графіків
Помилка 1. Вважати 8-омну акустику завжди легшою за 4-омну.
Номінальний імпеданс не описує повністю ані мінімальні значення, ані фазовий кут.
Помилка 2. Орієнтуватися лише на мінімальний імпеданс.
Мінімальний модуль імпедансу не обов’язково збігається з найскладнішим режимом роботи вихідного каскаду.
Помилка 3. Лякатися будь-якого значного фазового кута.
Фазу потрібно аналізувати разом із модулем імпедансу та частотою.
Помилка 4. Сприймати EPDR як реальний опір акустики.
EPDR є розрахунковим еквівалентом за конкретним критерієм, а не виміряним мінімальним імпедансом.
Помилка 5. Робити висновок про якість звучання за графіком імпедансу.
Графік може допомогти оцінити електричне навантаження та виявити певні конструктивні особливості. Проте він не показує повної амплітудно-частотної характеристики, спрямованості, спотворень або суб’єктивного сприйняття звучання.
Практичні висновки
Графік імпедансу та фазового кута є корисним інструментом для оцінки сумісності акустики з підсилювачем.
Він дозволяє побачити, як змінюється електричне навантаження залежно від частоти, де виникають мінімальні значення імпедансу та наскільки значними можуть бути фазові зсуви.
Головне правило просте: не оцінюйте акустику лише за номінальними 4, 6 або 8 Ом. Враховуйте форму обох кривих, чутливість акустики, можливості підсилювача та умови прослуховування.
