LHY Audio в цифровой Hi-Fi системе: питание, сеть, clock и USB — что для чего нужно

Цифровая Hi-Fi система на первый взгляд кажется простой. Музыка хранится на NAS, компьютере или поступает из стримингового сервиса, сеть передает данные стримеру, а затем цифровой сигнал поступает в DAC (ЦАП, цифро-аналоговый преобразователь).

Отсюда возникает вполне логичный вопрос: если цифровые данные уже без ошибок доходят до устройства, зачем между маршрутизатором, стримером и ЦАП вообще нужны дополнительные компоненты?

Именно вокруг этого вопроса возникает немало споров о цифровом Hi-Fi.

LHY Audio предлагает сетевые коммутаторы, Ethernet-изоляторы, USB-изоляторы, внешние тактовые генераторы и линейные блоки питания. Если смотреть только на каталог, легко получить впечатление, что все они делают примерно одно и то же — условно «очищают цифровой сигнал».

На самом деле это не так.

Network switch, Ethernet isolator, USB isolator, master clock и linear power supply работают с разными участками цифрового тракта и решают разные технические задачи.

Одно устройство работает с сетевой инфраструктурой. Другое создает электрическую развязку между ее частями. Третье изолирует USB-соединение. Внешний clock обеспечивает совместимое оборудование опорным тактовым сигналом. А линейный блок питания вообще не работает с цифровыми данными напрямую — он изменяет условия питания конкретного компонента.

Поэтому вопрос «какой LHY Audio нужен моей системе?» лучше начинать не с выбора устройства.

Сначала нужно понять, какую проблему мы пытаемся решить и в какой именно части цифрового тракта она возникает.

Где на самом деле возникают проблемы цифрового тракта

Фраза «цифра — это только нули и единицы» описывает лишь один уровень работы системы.

Данные действительно передаются в цифровой форме. Если музыкальный файл без ошибок попал с сервера на стример, другой Ethernet-коммутатор не должен изменить саму музыкальную информацию.

Но цифровая Hi-Fi система физически состоит не из абстрактных нулей и единиц.

В ней работают процессоры, сетевые контроллеры, генераторы тактовой частоты, USB-интерфейсы, блоки питания и другие электронные узлы. Между устройствами существуют не только информационные, но и электрические связи.

Поэтому важно разделять два понятия:

целостность цифровых данных и электрические условия, в которых работают устройства, принимающие и обрабатывающие эти данные.

В обычной компьютерной сети главное — правильно доставить пакеты. В Hi-Fi конечной точкой является цифро-аналоговое преобразование, после которого уже аналоговый сигнал усиливается и поступает на акустику.

Поэтому потенциально важным становится не только то, были ли правильно переданы данные, но и то, какие нежелательные электрические связи существуют между компонентами тракта.

Откуда могут появляться нежелательные электрические воздействия

К одной домашней сети могут быть подключены маршрутизатор, Wi-Fi-система, NAS, телевизор, компьютеры, сетевые накопители и множество импульсных блоков питания.

Все это оборудование создавалось прежде всего для передачи и обработки данных, а не как части единого аудиотракта.

Высокочастотный электрический шум может распространяться через питание, землю, экраны кабелей и паразитные связи между компонентами.

Это не означает, что Ethernet начинает передавать «неправильные биты».

Речь о другом: электрическая среда одного компонента потенциально может влиять на следующее устройство в цепи.

Именно поэтому специализированные цифровые аксессуары корректнее рассматривать не как средства «улучшения нулей и единиц», а как инструменты работы с конкретными электрическими условиями цифрового тракта.

Jitter — отдельная проблема

Jitter (джиттер) — это временные отклонения моментов, в которые цифровая система ожидает или формирует переходы сигнала.

Этот термин часто используют почти для любого цифрового апгрейда, но сетевой switch, Ethernet-изоляция, USB-изоляция и внешний master clock не являются взаимозаменяемыми способами «убрать джиттер».

Ethernet передает данные пакетами. Стример принимает их и далее обрабатывает в соответствии с собственной архитектурой.

Master clock работает совершенно иначе: он создает опорный тактовый сигнал для оборудования, которое специально предусматривает работу с внешней частотой.

Поэтому уже на этом этапе виден главный принцип:

сначала нужно определить тип проблемы, а уже затем выбирать устройство.

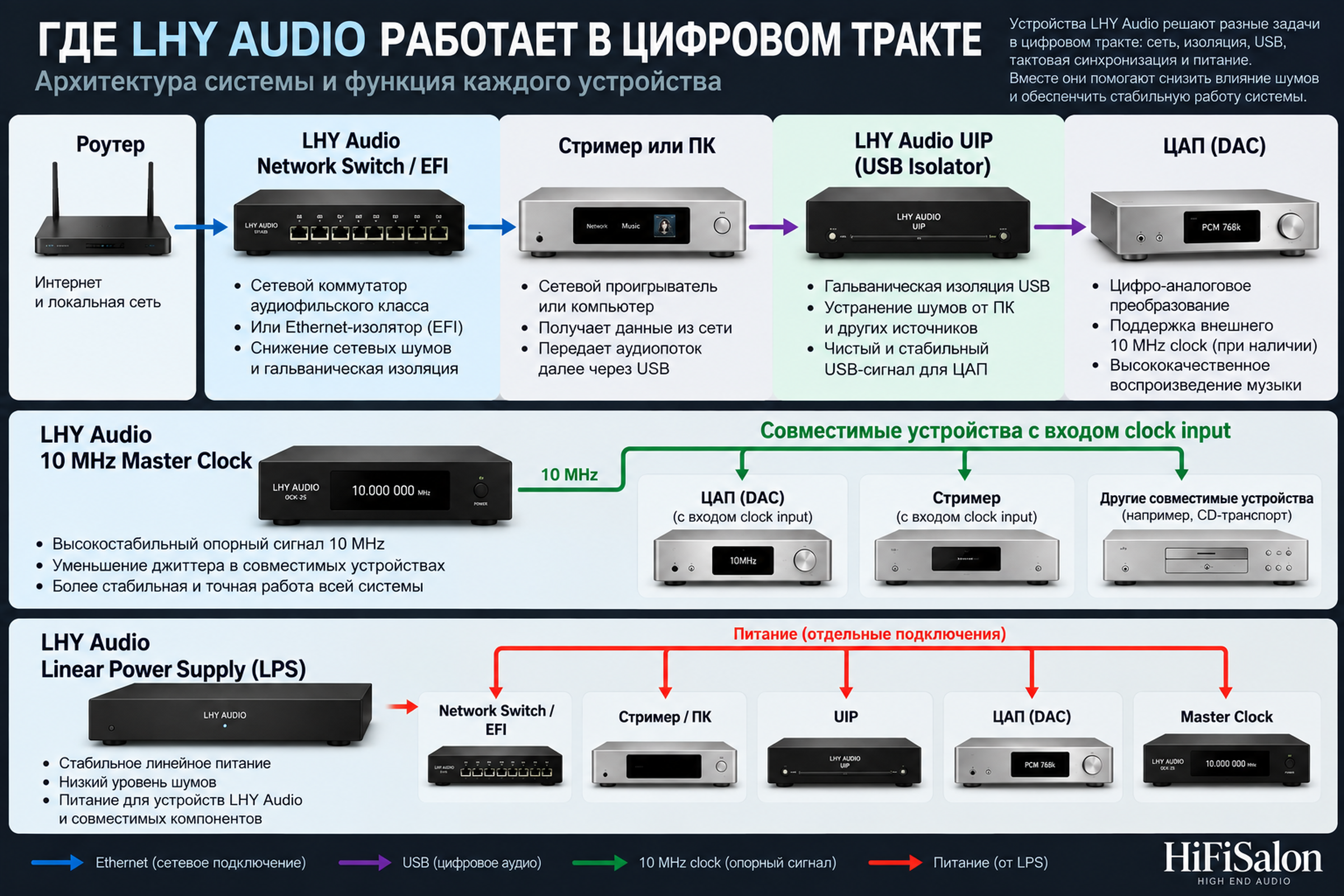

Пять разных задач LHY Audio: сеть, изоляция, USB, clock и питание

Чтобы не смешивать разные категории устройств, цифровой тракт удобно разделить на пять отдельных задач.

1. Сеть

Здесь работают специализированные Ethernet-коммутаторы, такие как AS6, AS6 Pro и AS8 Pro+.

Их базовая функция остается той же, что и у обычного network switch: принимать и передавать сетевые пакеты.

Разница заключается в конструкции вокруг этой функции: питании, тактовой системе, внутреннем разделении узлов, возможностях оптического подключения, изоляции и, в соответствующих моделях, работе с внешним 10 MHz reference clock.

2. Ethernet-изоляция

Это уже другая задача.

EFI использует оптическое преобразование для создания электрического разделения между двумя Ethernet-участками.

То есть его роль заключается не в том, чтобы заменить многопортовый network switch. Он может использоваться как отдельная точка изоляции внутри уже существующей сети.

Именно поэтому switch и Ethernet isolator не следует автоматически считать конкурентами.

3. USB

Если источником является PC, Mac, музыкальный сервер или другой USB-host, а сигнал поступает в USB DAC, возникает совсем другой участок тракта.

Здесь работает UIP — USB 2.0 galvanic isolator.

Galvanic isolation (гальваническая развязка) означает отсутствие прямого электрического проводящего пути между двумя сторонами соединения при сохранении передачи необходимых данных.

Это уже не Ethernet и не master clock.

Поэтому UIP имеет смысл оценивать именно в системах, где USB действительно является частью аудиотракта.

4. Clock

Внешний master clock создает опорную частоту для совместимого цифрового оборудования.

В актуальной линейке LHY Audio эту роль выполняют, в частности, OCK-2S и старшая OCK-2 Pro.

Но здесь есть принципиальное ограничение: внешний clock нельзя просто подключить к любому цифровому компоненту.

Устройство должно иметь соответствующий clock input, а частота, импеданс и тип сигнала должны соответствовать его требованиям.

Поэтому master clock — одна из тех категорий, где проверка совместимости важнее самого факта наличия BNC-разъема.

5. Питание

Linear power supply (линейный блок питания) работает с еще одной частью системы.

Он не передает Ethernet-пакеты, не изолирует USB и не создает для DAC новые музыкальные данные.

Его задача — обеспечить совместимый компонент стабильным постоянным напряжением с низким уровнем пульсаций и шума.

У LHY Audio есть отдельное семейство таких устройств — от LPS-25 и LPS-50 до LPS-80 и более мощных LPS-120/160, а также специализированные модули для конкретных компонентов. Но выбор здесь начинается не с модели блока питания, а с проверки напряжения, необходимого тока/мощности, полярности и типа разъема устройства, которое мы собираемся питать.

Таким образом, эти пять категорий не образуют обязательную цепочку апгрейда.

Не существует правила, согласно которому после network switch обязательно нужно покупать EFI, затем UIP, потом OCK, а завершать все внешним линейным питанием.

Каждое из этих устройств должно иметь конкретную функцию в конкретной системе.

Network switch: когда AS6 / AS6 Pro / AS8 Pro+ имеют смысл

В этой категории особенно важно не применять простую логику «более дорогая модель делает то же самое, только лучше».

Актуальные AS6, AS6 Pro и AS8 Pro+ рассчитаны на разную сложность сетевой системы. Например, AS6 имеет пять 1G RJ45, среди которых один изолированный порт, один 1G SFP и вход внешнего 10 MHz clock. AS6 Pro переходит к четырем 2.5G Ethernet и двум 10G SFP+, добавляя возможности для высокоскоростной локальной сети, NAS, music server или оптической магистрали.

AS8 Pro+ идет еще дальше: в нем основная сетевая зона и отдельная 1G audio zone разделены встроенной оптической изоляцией; предусмотрены интерфейсы RJ45 и SFP/SFP+, OCXO + PLL, 10 MHz input/output и два отдельных линейных тракта питания.

Это уже подсказывает правильный способ выбора.

AS6 имеет смысл в относительно простой системе, где нужна специализированная конечная сетевая точка перед стримером и нет необходимости строить сложную высокоскоростную сетевую инфраструктуру.

AS6 Pro становится интереснее, когда в системе одновременно работают NAS, сервер, streamer, Roon Core или другие сетевые компоненты и нужны более быстрые Ethernet-соединения, SFP+ и большая свобода построения сети. Сам LHY позиционирует AS6 Pro именно как развитие платформы AS6 для более сложных систем.

AS8 Pro+ имеет другую логику. Здесь часть функций, которые в более простой системе могли бы потребовать отдельных компонентов, уже интегрирована в сам switch: оптическая изоляция между сетевыми зонами, отдельное питание ключевых секций и развитая clock-архитектура.

Поэтому вопрос «AS6 или AS8 Pro+?» не следует сводить только к бюджету.

Сначала нужно посмотреть на топологию системы.

Если от маршрутизатора фактически идет один сетевой путь к стримеру, сложная флагманская сетевая платформа может оказаться избыточной.

Если же в цифровой системе уже есть NAS, music server, streamer, оптические сегменты, внешний 10 MHz clock и несколько сетевых аудиокомпонентов, дополнительные возможности старших моделей получают конкретное практическое назначение.

И здесь возникает следующий вопрос:

если нам прежде всего нужно электрическое разделение сети, обязательно ли для этого менять весь switch?

Именно для такого сценария нужно отдельно рассмотреть EFI.

Ethernet isolation: чем EFI отличается от аудиофильского switch

Network switch и Ethernet isolator легко воспринять как два варианта одного устройства. Оба устанавливаются в сетевой части системы, оба работают до стримера, а производители в обоих случаях говорят об уменьшении нежелательных электрических воздействий.

Но их функции различаются.

Switch создает сетевую инфраструктуру и соединяет несколько устройств. EFI решает значительно более узкую задачу: создает электрическое разделение между двумя Ethernet-участками с помощью промежуточного оптического преобразования.

В LHY Audio EFI с обеих сторон остаются обычные RJ45-соединения. Внутри устройства электрический Ethernet-сигнал преобразуется в оптический, проходит изолированный участок, а затем снова преобразуется в электрический Ethernet. Таким образом, между входом и выходом отсутствует прямой электрический сигнальный путь. EFI поддерживает Ethernet 10/100/1000 Мбит/с.

Зачем здесь оптика

Оптический канал обладает важным свойством: свет передает информацию без металлического проводника между двумя сторонами соединения.

В контексте EFI это позволяет разорвать прямой электрический путь между, например, домашним маршрутизатором или обычным switch и сетевым проигрывателем.

Router / Switch → EFI → Streamer

При этом пользователю не нужно строить отдельную оптическую сеть, устанавливать SFP-модули или прокладывать оптический кабель. Преобразование электрический сигнал → оптический → электрический происходит внутри самого EFI.

Это принципиально отличает его от сценария, в котором оптический сегмент создается между двумя SFP-портами разных сетевых устройств.

Почему EFI не является заменой switch

EFI имеет два Ethernet-порта: вход LAN-IN и изолированный выход. То есть он не предназначен для распределения сети между NAS, сервером, стримером и другими компонентами.

Для этого нужен switch.

EFI можно добавить к уже существующей сети, когда задача заключается именно в создании изолированного последнего участка перед аудиокомпонентом.

Это делает его интересным и для системы, в которой пользователь не видит необходимости менять весь домашний коммутатор на специализированную модель.

Нужен ли EFI после AS8 Pro+

А вот здесь начинается важный вопрос о дублировании функций.

AS8 Pro+ уже имеет внутреннюю оптическую изоляцию между основной сетевой частью и отдельной audio zone. Поэтому автоматически добавлять после него еще и EFI только потому, что «больше изоляции должно быть лучше», неправильно.

Сначала нужно понять, добавляет ли EFI в конкретной топологии новую функцию, которой там еще нет.

Этот принцип будет повторяться на протяжении всей статьи: дополнительный компонент имеет смысл не из-за самого факта его существования, а тогда, когда он решает конкретную задачу, которая еще не решена другой частью системы.

USB: что делает UIP и чего он не делает

После Ethernet начинается совсем другая часть цифрового тракта.

Если сетевой стример сам передает цифровой сигнал в DAC через внутренний интерфейс, AES/EBU, S/PDIF или I²S, USB может вообще не участвовать в воспроизведении.

Но в системе:

PC / Mac / music server / streamer с USB-выходом → USB DAC

USB становится непосредственной частью аудиотракта.

Именно для этого участка предназначен LHY Audio UIP.

Гальваническая развязка USB

UIP использует высокоскоростную гальваническую изоляцию USB 2.0. Внутри установлен ADuM4165, который позволяет передавать USB-данные без прямого электрического соединения между стороной источника и стороной DAC.

Максимальная скорость USB 2.0 составляет 480 Мбит/с. Производитель заявляет поддержку до PCM 768 кГц и DSD512 при условии, что такие режимы поддерживают источник, программное обеспечение и DAC.

Это важный момент.

Старые USB-isolator часто ассоциировались с ограничениями скорости, из-за которых они не подходили для высоких форматов аудио. UIP рассчитан именно на USB 2.0 High Speed, поэтому сама изоляция не означает автоматического перехода на низкоскоростной USB-режим.

UIP не только изолирует USB

Если бы UIP выполнял только одну функцию, его можно было бы описать одним предложением.

Но внутри есть еще две важные части.

Первая — регенерированное питание USB-выхода. Для разных узлов UIP используются отдельные малошумные линии питания на LT3042 и LT3042 + PNP.

Вторая — собственная тактовая система OCXO + PLL.

OCXO (Oven Controlled Crystal Oscillator) — кварцевый генератор с термостатированием, в котором кристалл поддерживается при контролируемой температуре для повышения стабильности частоты.

PLL (Phase-Locked Loop, система фазовой автоподстройки частоты) — схема, которая синхронизирует выходной тактовый сигнал с заданной опорной частотой.

В UIP эти узлы используются в системе reclocking USB. Кроме того, устройство имеет BNC-вход для внешнего 10 MHz master clock.

То есть UIP объединяет три функции:

• гальваническую изоляцию USB;
• регенерацию питания на выходной стороне;
• работу с тактированием USB.

Чего UIP не делает

Именно из-за такой многофункциональности UIP легко приписать слишком многое.

Он не заменяет Ethernet switch, потому что не работает с сетевым участком.

Он не нужен в тракте, где USB вообще не используется.

И он не превращает любой DAC в устройство с внешней 10 MHz синхронизацией. BNC clock input расположен на самом UIP и используется его внутренней clock-системой.

Это особенно важное разграничение.

Если DAC не имеет 10 MHz clock input, это не мешает использовать UIP между USB-source и DAC. Внешний master clock в таком сценарии может синхронизировать UIP, а не непосредственно DAC.

UIP или UIP-Lite

В актуальной линейке есть также UIP-Lite.

Он тоже обеспечивает изоляцию USB 2.0 High Speed до 480 Мбит/с, поддерживает заявленные производителем PCM768/DSD512 и имеет малошумное питание. Но вместо OCXO + PLL старшего UIP здесь используется более простой low-jitter oscillator, а внешнего 10 MHz clock input нет.

Это хороший пример того, как следует читать модельный ряд LHY Audio.

Выбор между UIP-Lite и UIP — не просто выбор между «младшим» и «старшим» устройством. Сначала нужно определить, нужны ли системе только USB-изоляция и регенерированное питание или пользователь также планирует более сложную clock-архитектуру.

Master clock: зачем нужен OCK и когда внешний clock вообще может работать

Master clock — пожалуй, наиболее неправильно понимаемая категория устройств в цифровом Hi-Fi.

Сам термин создает впечатление, что достаточно добавить один очень точный генератор — и вся цифровая система автоматически начнет работать по его такту.

На самом деле внешний master clock работает только с компонентами, которые специально имеют вход для соответствующей внешней опорной частоты.

Для OCK-2S и нового OCK-2 Pro этой частотой является 10.000 MHz.

Reference clock и аудиосемплирование — не одно и то же

10 MHz reference clock не означает, что музыка воспроизводится с частотой дискретизации 10 MHz.

Это опорная частота, которую совместимый цифровой компонент использует в собственной clock-архитектуре.

Внутри самого устройства из нее формируются или с ней синхронизируются частоты, необходимые для работы его цифровых схем.

Поэтому внешний 10 MHz clock не следует путать с частотами дискретизации 44,1, 48, 96 или 192 кГц.

OCXO и phase noise

OCK-2S использует SC-cut OCXO — термостатированный кварцевый генератор со специальным типом среза кристалла. Для него LHY Audio указывает типичный phase noise около −110 dBc при отклонении 1 Hz от несущей 10 MHz.

Phase noise (фазовый шум) описывает кратковременные случайные отклонения фазы генератора от идеального периодического сигнала. Для clock-генератора важна не только номинальная частота 10 MHz, но и то, насколько стабильно во времени формируется эта частота.

Новый OCK-2 Pro является официальным развитием и заменой OCK-2S. Для него производитель гарантирует показатель не хуже −115 dBc @ 1 Hz, использует отдельную термокамеру OCXO, тороидальный трансформатор 30 VA, двухступенчатую стабилизацию питания и обновленную схему распределения clock-сигнала.

Один clock — несколько компонентов

И OCK-2S, и OCK-2 Pro имеют шесть BNC-выходов.

Это позволяет использовать один 10 MHz reference clock для нескольких совместимых компонентов цифрового фронтенда — например, network switch, streamer, digital interface или DAC, если каждый из них поддерживает соответствующий внешний clock.

Именно в такой системе понятие master clock приобретает буквальный практический смысл: несколько устройств получают опорный сигнал от одного генератора.

50 Ω, 75 Ω, sine и square

Недостаточно увидеть на задней панели компонента надпись 10 MHz.

Нужно проверить:

1. действительно ли устройство принимает внешний 10 MHz reference;
2. какой входной импеданс требуется — 50 Ω или 75 Ω;
3. какую форму сигнала оно ожидает — sine wave или square wave;
4. какой уровень сигнала допускается производителем.

OCK-2 Pro имеет три sine- и три square-выхода; в стандартной конфигурации в каждой группе предусмотрены два 50-омных и один 75-омный выход. Конфигурацию импедансов производитель может изменить перед поставкой.

Поэтому правило здесь очень простое:

BNC + 10 MHz еще не равно гарантированной совместимости.

Сначала проверяются требования конкретного компонента, и только после этого выбираются выход clock и соответствующий BNC-кабель.

Когда OCK имеет практический смысл

Внешний master clock наиболее логичен в системе, где уже есть один или несколько компонентов с полноценными 10 MHz clock inputs.

Например, пользователь может иметь совместимый network switch, цифровой транспорт и DAC. Тогда OCK становится отдельным элементом clock-архитектуры всей цифровой части системы.

Если же ни одно устройство не имеет внешнего 10 MHz-входа, покупать OCK «на будущее» как универсальный цифровой улучшатель практического смысла нет.

И даже если такой вход есть, это еще не означает, что внешний clock автоматически станет наиболее эффективным следующим апгрейдом.

Сначала нужно посмотреть на всю цифровую систему, ее сеть, интерфейсы и уже реализованное внутри компонентов тактирование.

Линейное питание: где оно может быть полезным, а где уже дублирует решение внутри устройства

Линейный источник питания — один из самых популярных апгрейдов цифровой системы. Логика кажется очевидной: если стандартный импульсный адаптер заменить на малошумное линейное питание, устройство будет получать «более чистый» постоянный ток.

Но именно здесь легко перейти от решения конкретной проблемы к автоматическому правилу: «Если устройство цифровое — ему обязательно нужно внешнее линейное питание».

На самом деле все зависит от того, как организовано питание конкретного компонента и что находится после его DC-входа.

Чем линейное питание отличается от обычного адаптера

Типичный внешний импульсный блок питания — SMPS (Switch-Mode Power Supply, импульсный источник питания) — преобразует напряжение с помощью высокочастотного переключения силовых элементов.

Такой подход позволяет получить компактный, эффективный и относительно недорогой блок питания. Сам факт использования SMPS не означает, что он обязательно будет создавать проблемы в аудиосистеме.

Линейный источник работает иначе. В классической схеме сетевое напряжение понижает трансформатор, после чего оно выпрямляется, фильтруется и стабилизируется без высокочастотного силового переключения, характерного для SMPS.

Например, актуальные LHY Audio LPS используют тороидальные трансформаторы, линейную стабилизацию и многоступенчатую фильтрацию. В разных моделях конструкция отличается: LPS-80, например, использует стабилизаторы LT3041/LT3086, а старшие LPS-120/160 — дискретную схему стабилизации на операционном усилителе и MOSFET-транзисторах.

Практическая задача при этом остается одинаковой: обеспечить нагрузку стабильным DC-питанием с низким уровнем пульсаций и шума.

Где внешний LPS имеет наиболее понятную логику

Самый простой сценарий — устройство изначально рассчитано на внешнее DC-питание и комплектуется отдельным адаптером.

Это может быть:

• router;
• network switch;
• optical network terminal;
• mini-PC или NUC;
• digital interface;
• streamer;
• DAC;
• другой маломощный цифровой компонент.

Именно для таких устройств LHY Audio предлагает универсальные LPS разной мощности. Например, LPS-25 позиционируется для router, streamer, DAC и digital interface, тогда как более мощные LPS-80 и LPS-120/160 рассчитаны и на значительно более требовательную нагрузку.

Но даже в этом случае перед заменой блока питания нужно проверить как минимум четыре параметра:

1. выходное напряжение;
2. необходимый ток;
3. полярность DC-разъема;
4. физический тип и размер штекера.

Более мощный блок питания сам по себе не заставляет устройство потреблять больший ток. Но неправильное напряжение или полярность могут повредить компонент.

Поэтому выбор LPS начинается не с вопроса «какая модель лучше?», а с проверки электрической совместимости.

Почему замена внешнего адаптера не всегда меняет всю систему питания устройства

DC-разъем на корпусе еще не означает, что поданное на него напряжение непосредственно питает процессор, USB-контроллер, сетевой модуль или clock.

Внутри компонента могут находиться собственные DC/DC-преобразователи, стабилизаторы и локальные фильтры, которые формируют несколько необходимых напряжений.

Поэтому внешний LPS влияет прежде всего на входное звено питания.

Насколько это изменение повлияет на другие узлы, зависит уже от внутренней архитектуры конкретного устройства.

Это одна из причин, почему не стоит переносить результат замены питания одного компонента на совершенно другой.

А если производитель уже реализовал сложное питание внутри?

Тогда вопрос становится еще интереснее.

В части современных аудиокомпонентов уже есть собственный тороидальный трансформатор, отдельные линии стабилизации, малошумные регуляторы или разделенные секции питания.

В таком случае добавить внешний LPS часто физически невозможно без вмешательства в само устройство.

Именно поэтому у LHY Audio есть отдельная категория внутренних power-supply upgrade kits для конкретных моделей Eversolo. Например, LPS-A6 и LPS-A8 устанавливаются внутрь соответствующих проигрывателей вместо штатных узлов питания, а LPS-T10 изменяет внутреннюю архитектуру T10 на полностью линейную двухтрансформаторную схему.

Это принципиально другой тип апгрейда, чем подключение универсального LPS к внешнему DC-входу.

внешний LPS → питает устройство через предусмотренный производителем DC-вход;

внутренний upgrade kit → изменяет штатную систему питания самого устройства.

Во втором случае уже нужно учитывать не только электрическую совместимость, но и вопросы установки и гарантийных условий конкретного оборудования.

Когда новый блок питания может просто дублировать уже решенную задачу

Предположим, в цифровом компоненте уже реализованы качественное внутреннее линейное питание, локальная малошумная стабилизация критических узлов, электрическое разделение секций, эффективная фильтрация и собственные меры против высокочастотного шума.

В такой ситуации тезис «добавим еще один LPS — и питание станет лучше» уже не работает автоматически.

Нужно установить, какую именно проблему должен решить новый компонент.

Апгрейд должен добавлять нужную функцию, а не дублировать уже реализованную.

Нужно ли устанавливать switch + isolator + clock + USB purifier одновременно

После знакомства со всеми категориями LHY Audio легко представить максимальную систему:

Router → audiophile switch → EFI → streamer/server → UIP → DAC

и добавить к ней:

OCK → switch / UIP / streamer / DAC

а затем еще заменить доступные штатные адаптеры линейными блоками питания.

Технически такая система возможна.

Но из этого совсем не следует, что каждой цифровой системе нужны все эти устройства одновременно.

У каждого компонента должна быть собственная задача

Network switch нужен там, где необходимо организовать сетевой участок для одного или нескольких компонентов и где есть смысл работать с питанием, clock и шумом самого сетевого узла.

EFI создает оптически изолированный Ethernet-участок перед конкретным сетевым компонентом.

UIP работает уже не с Ethernet, а с USB: создает гальваническое разделение, регенерирует питание выходной стороны и работает с USB-тактированием.

OCK может дать общую 10 MHz reference frequency тем компонентам, которые специально поддерживают такой внешний clock.

LPS решает вопрос DC-питания совместимого устройства.

То есть это не пять разных способов сделать одно и то же. Это пять инструментов для разных участков цифрового тракта.

Когда несколько устройств действительно могут работать вместе

Рассмотрим систему: NAS → Router → Switch → Streamer → USB DAC

Здесь switch работает с сетевой инфраструктурой. EFI может создать последний оптически изолированный Ethernet-участок перед streamer. UIP может работать уже после streamer — но только если тот передает аудиосигнал в DAC через USB.

Если switch или UIP имеют совместимый 10 MHz-вход, к ним можно добавить OCK. А если одно из устройств использует соответствующий внешний DC-адаптер, отдельно можно рассмотреть LPS.

В такой конфигурации устройства не обязательно дублируют друг друга, потому что работают с разными физическими участками системы.

Но это еще не означает, что все они необходимы.

Где начинается дублирование

Представим другой сценарий.

Система уже имеет AS8 Pro+ с внутренней оптической изоляцией audio zone. Добавление EFI сразу после него только по принципу «еще один уровень изоляции» уже нужно оценивать значительно критичнее.

Или streamer передает сигнал в DAC через AES/EBU. Тогда UIP вообще не находится на сигнальном пути — USB между этими компонентами отсутствует.

Или пользователь покупает OCK, но ни один компонент системы не имеет совместимого внешнего 10 MHz clock input. В такой конфигурации master clock просто некуда корректно подключить.

То же относится и к питанию: если конкретный компонент уже имеет сложную внутреннюю систему питания и не предусматривает внешнего DC-входа, универсальный LPS не становится для него апгрейдом только потому, что он существует.

Почему принцип «установить все» не является хорошей отправной точкой

Каждое дополнительное устройство означает:

• еще один блок в системе;
• дополнительные кабели и соединения;
• дополнительное питание;
• новые требования к совместимости;
• дополнительные расходы.

Поэтому цифровой тракт лучше строить не методом накопления аксессуаров, а от конкретной проблемы к конкретному решению.

Если проблема находится в сетевой части — сначала рассматриваем сеть. Если система построена вокруг USB — анализируем USB-участок. Если несколько компонентов поддерживают внешний 10 MHz reference — тогда появляется основание рассматривать master clock. Если компонент питается от внешнего адаптера — можно оценить целесообразность LPS.

Именно такой подход позволяет избежать ситуации, когда в цифровом тракте появляется много дорогих устройств, но непонятно, какую задачу решает каждое из них.

С какого компонента начинать апгрейд

После разбора switch, Ethernet isolation, USB purification, master clock и линейного питания возникает закономерный вопрос: что из этого нужно устанавливать первым?

Универсального ответа нет, потому что LHY Audio работает не с одной «цифровой проблемой», а с несколькими разными участками тракта.

Поэтому начинать стоит не с самого дорогого устройства и не с компонента, который находится выше в модельном ряду.

Правильнее сначала определить:

где именно проходит цифровой сигнал в конкретной системе и какой участок потенциально требует вмешательства.

Сначала нарисуйте собственный цифровой тракт

Самый простой способ — буквально записать его в одну строку.

Router → Streamer → DAC

или:

PC → USB → DAC

или:

NAS → Router → Switch → Streamer → DAC

Уже после этого становится понятно, какие категории LHY Audio вообще могут иметь отношение к системе.

Если USB в тракте нет, UIP не должен быть первым кандидатом на апгрейд.

Если нет сетевого воспроизведения, аудиофильский switch или EFI не решают задачу сигнального тракта.

Если ни один компонент не принимает внешний 10 MHz reference clock, начинать с OCK также нет смысла.

Это кажется очевидным, но именно такой функциональный подход позволяет избежать покупки устройства только потому, что оно формально относится к категории «digital audio upgrade».

Если основа системы — сетевой стриминг

Для системы:

Router → Streamer → DAC

первой зоной анализа становится Ethernet-участок.

Здесь нужно посмотреть, как построена домашняя сеть, используется ли обычный бытовой switch, сколько сетевых устройств находится рядом со стримером и нужно ли отдельное сетевое разветвление для аудиосистемы.

Если нужен именно отдельный сетевой узел, логичным кандидатом становится AS6, AS6 Pro или AS8 Pro+ — в зависимости от необходимой архитектуры и уровня системы.

Если же сеть уже организована и задача значительно уже — создать электрически изолированный Ethernet-участок без замены всего switch — тогда функционально более близким решением будет EFI.

То есть вопрос звучит не:

«Switch или EFI — что лучше?»

а:

«Мне нужно перестроить сетевой узел или изолировать одну конкретную Ethernet-линию?»

Это две разные задачи.

Если источником является PC или Mac

В системе:

PC / Mac → USB → DAC

сетевой switch может вообще не быть первым местом, куда стоит направлять бюджет.

Здесь непосредственно между источником и DAC находится USB.

Именно поэтому логичным кандидатом для анализа становится UIP или UIP-Lite.

UIP работает с гальваническим разделением USB, питанием выходной стороны и reclocking, а старшая модель дополнительно позволяет интегрировать внешний 10 MHz reference clock.

Но и здесь действует то же правило: сначала нужно проверить, что уже делает сам DAC.

Некоторые DAC имеют сложную внутреннюю USB-секцию с собственной гальванической изоляцией, локальным питанием и тактированием. Это не означает, что внешнее USB-устройство гарантированно не будет иметь смысла, но делает вопрос значительно менее автоматическим.

Если главное подозрение — питание

Иногда система уже логично построена, но один из ее компонентов питается от простого внешнего адаптера.

В такой ситуации LPS может быть одним из самых простых для проверки направлений.

Но сначала нужно установить:

• какое напряжение требуется устройству;
• какой ток оно потребляет;
• какую полярность использует;
• какой DC-разъем установлен;
• что уже происходит с питанием внутри самого компонента.

То есть даже здесь принцип остается неизменным:

сначала совместимость и функция — затем апгрейд.

Почему master clock редко является универсальным первым шагом

OCK выглядит особенно привлекательно именно из-за фундаментальности понятия clock в цифровой технике.

Но внешний 10 MHz master clock имеет одно очень четкое условие: компонент должен уметь принимать и использовать внешнюю 10 MHz опорную частоту.

Поэтому OCK логичнее рассматривать тогда, когда система уже содержит один или несколько совместимых компонентов и пользователь осознанно строит общую clock-архитектуру.

Особенно интересно это становится, когда 10 MHz input имеют несколько устройств: например, switch, digital interface и DAC.

Тогда один OCK может выполнять понятную системную функцию.

Но покупать master clock первым, а уже потом искать, к чему его подключить, — противоположная логика.

Один апгрейд за один раз

Есть еще одна практическая причина не устанавливать сразу switch, EFI, UIP, OCK и LPS.

Если одновременно изменить пять компонентов, становится сложно понять, какой из них реально повлиял на систему и нужны ли вообще все они.

Гораздо полезнее двигаться последовательно:

1. определить потенциально проблемный участок;
2. добавить один компонент;
3. проверить систему;
4. только после этого решать, нужен ли следующий шаг.

Такой подход особенно уместен для LHY Audio, потому что многие устройства бренда можно комбинировать, но сама возможность комбинации еще не означает ее необходимость.

Типичные сценарии систем

Теперь применим эту логику к четырем распространенным конфигурациям.

Они хорошо показывают, почему один и тот же компонент LHY Audio может быть важен в одной системе и практически не иметь функции в другой.

Сценарий 1. Streamer + DAC

Базовая схема:

Router → Streamer → DAC

Если streamer и DAC являются отдельными устройствами, нужно дополнительно учитывать цифровой интерфейс между ними:

Router → Streamer → USB / AES/EBU / S/PDIF / I²S → DAC

На сетевой стороне потенциальными инструментами становятся switch и EFI.

Если возле аудиосистемы нужно подключить несколько Ethernet-компонентов или создать отдельный сетевой узел, можно рассматривать AS6 / AS6 Pro / AS8 Pro+.

Если же необходимо только создать изолированный последний Ethernet-участок перед streamer, функционально более близким будет EFI.

Далее все зависит от интерфейса streamer → DAC.

Если используется USB, в тракт может быть включен UIP.

Если AES/EBU, S/PDIF или I²S — UIP к этому участку отношения не имеет.

Если streamer, DAC или switch поддерживают внешний 10 MHz reference, отдельно можно оценивать OCK.

Таким образом, даже в простой на вид паре streamer + DAC потенциальный набор устройств определяет не цена системы, а ее реальная топология.

Сценарий 2. PC/Mac + USB DAC

Схема:

PC / Mac → USB → DAC

Здесь все значительно проще.

Непосредственным цифровым интерфейсом является USB, поэтому UIP или UIP-Lite становятся наиболее очевидными компонентами LHY Audio для рассмотрения.

Схема превращается в:

PC / Mac → UIP → USB DAC

Если используется старший UIP, к нему можно добавить внешний 10 MHz clock:

OCK → UIP

Но OCK в этом случае синхронизирует UIP. Он не означает автоматической внешней синхронизации самого DAC, если DAC не имеет собственного совместимого 10 MHz-входа.

Network switch или EFI могут иметь смысл только тогда, когда сам PC/Mac получает музыкальные данные через сеть и пользователь отдельно хочет работать также с этим участком.

То есть для локального воспроизведения файлов с компьютера через USB начинать с Ethernet-апгрейда было бы странно: главный цифровой интерфейс находится в другом месте.

Сценарий 3. NAS + streamer

Схема:

NAS → Network → Streamer → DAC

Здесь сеть уже является непосредственной частью маршрута, по которому музыкальные данные поступают к streamer.

Но важно не представлять, что NAS обязательно должен быть физически подключен к тому же аудиофильскому switch, что и streamer.

В реальной домашней сети путь может быть сложнее:

NAS → основной switch/router → аудиосеть → Streamer

Именно поэтому специализированный switch возле аудиосистемы можно рассматривать как локальный сетевой узел, а EFI — как способ создать изолированный Ethernet-участок перед streamer.

Если используется AS8 Pro+ с отдельной изолированной audio zone, необходимость дополнительного EFI после него нужно оценивать отдельно, а не считать обязательной.

После streamer снова начинается другая часть системы.

Если в DAC сигнал идет через USB — появляется потенциальное место для UIP.

Если через другой цифровой интерфейс — UIP не нужен именно для этого соединения.

Таким образом, система NAS + streamer хорошо демонстрирует главную идею статьи: Ethernet и USB — это разные участки, и устройства для них не следует смешивать в одну категорию «цифровых фильтров».

Сценарий 4. Система с внешним 10 MHz clock

Наиболее интересный сценарий возникает, когда несколько компонентов имеют совместимые 10 MHz-входы.

Например:

OCK → Network Switch

OCK → Digital Interface

OCK → DAC

или:

OCK → Switch

OCK → UIP

OCK → Streamer

Конкретная конфигурация зависит от оборудования.

В такой системе OCK уже не является отдельным аксессуаром для одного устройства. Он становится общим источником опорной частоты для нескольких компонентов цифрового фронтенда.

Именно здесь особенно важна совместимость.

Для каждого подключенного компонента нужно проверить:

• поддержку внешнего 10 MHz reference;
• необходимый импеданс 50 или 75 Ω;
• допустимую форму сигнала;
• допустимый уровень сигнала;
• рекомендации производителя относительно clock input.

И только после этого формируется clock-сеть.

Наличие шести выходов на OCK не означает, что обязательно нужно использовать все шесть.

Так же не следует подключать внешний clock к каждому компоненту только потому, что на его задней панели есть BNC-разъем: BNC используется для разных типов цифровых и аналоговых сигналов.

Что показывают эти четыре сценария

Во всех случаях действует одна логика:

сначала определяем путь сигнала → затем находим конкретный участок → только после этого выбираем устройство.

Поэтому LHY Audio правильнее рассматривать не как набор аксессуаров, которые нужно постепенно добавлять к любой цифровой системе, а как набор специализированных инструментов для разных ее узлов.

И это подводит нас к не менее важному вопросу, который часто упускают в материалах об апгрейде:

в каких случаях LHY Audio вообще не нужен?

Когда LHY Audio не нужен

После рассмотрения network switch, Ethernet isolation, USB purification, master clock и линейного питания может возникнуть противоположный вопрос:

существуют ли цифровые системы, в которых дополнительные устройства LHY Audio вообще не нужны?

Да.

И это важно понимать еще до выбора конкретной модели.

Задача LHY Audio — не «исправлять цифровой звук» как таковой. Каждое устройство бренда работает с конкретным участком тракта: сетью, электрической изоляцией, USB, тактированием или питанием.

Если соответствующая проблема уже решена внутри системы или такого участка в ней вообще нет, дополнительный компонент может не иметь практической задачи.

Если нужного участка нет в сигнальном тракте

Самый очевидный случай — устройство просто не соответствует архитектуре системы.

Если streamer передает сигнал в DAC через AES/EBU, S/PDIF или I²S, устанавливать UIP между ними некуда: USB на этом участке не используется.

Если система воспроизводит локальные файлы: PC → USB → DAC, а сеть во время воспроизведения не участвует в передаче музыкальных данных, специализированный network switch не становится автоматически первым кандидатом на апгрейд.

Если ни один компонент не поддерживает внешний 10 MHz reference, OCK также не имеет функционального места в системе.

не нужно улучшать участок, которого нет в вашем цифровом тракте.

Если необходимая функция уже реализована

Современный streamer или DAC может иметь собственную гальваническую изоляцию интерфейсов, локальные малошумные стабилизаторы, сложную clock-систему и отдельные линии питания.

Сетевой компонент может уже использовать оптическое разделение определенных портов. USB-вход DAC может иметь собственную изоляцию и локальное питание.

Это не доказывает, что дополнительный EFI, UIP, LPS или другое устройство обязательно будет лишним. Но причина для его установки уже должна быть конкретнее, чем просто желание добавить еще один уровень «очистки».

какую новую функцию это устройство добавит к тому, что уже реализовано внутри системы?

Если четкого ответа нет, целесообразность такого апгрейда стоит проверить до покупки.

Если основное ограничение находится в другом месте

Цифровой тракт — лишь часть аудиосистемы.

Если акустика неправильно расположена, комната создает выраженные проблемы в басовом диапазоне, усилитель плохо соответствует нагрузке или основные компоненты системы существенно ограничивают ее возможности, добавление clock, switch или USB purifier не устранит эти проблемы.

Например, Ethernet isolation не исправит комнатные моды. Master clock не заменит правильного подбора усилителя. USB-isolator не компенсирует неудачное расположение акустики.

Это разные уровни системы и разные задачи.

Поэтому перед тонкой настройкой цифрового фронтенда имеет смысл убедиться, что основная система уже правильно построена и настроена.

Если невозможно обеспечить правильную совместимость

Иногда потенциально полезный апгрейд отпадает по чисто техническим причинам.

Для LPS это могут быть несоответствующие напряжение, полярность или тип DC-разъема. Для OCK — отсутствие 10 MHz input или несоответствие требований к импедансу, форме или уровню сигнала. Для UIP — отсутствие USB в нужной точке тракта. Для Ethernet-устройства — сетевой сценарий, в котором компонент просто не выполняет необходимую функцию.

В такой ситуации не стоит пытаться «приспособить» систему к аксессуару.

устройство выбирается под систему, а не система перестраивается только ради возможности использовать устройство.

Если нет возможности проверить результат

В цифровом Hi-Fi легко попасть в ситуацию, когда каждое следующее устройство теоретически должно улучшать еще один параметр.

Но после определенного уровня системы изменения могут становиться все более тонкими и сильнее зависеть от конкретной реализации компонентов.

Поэтому особенно для сложных конфигураций со switch, isolator, UIP, внешним clock и отдельными LPS полезнее не исходить из предположения, что максимальное количество устройств автоматически даст максимальный результат.

Если есть возможность, изменения лучше проверять последовательно.

Это позволяет ответить на главный вопрос:

решает ли конкретное устройство реальную задачу именно этой системы?

Практическая карта: проблема → устройство → что проверить перед покупкой

Всю логику LHY Audio можно свести к одной практической таблице.

Она не определяет, какое устройство «нужно купить». Ее задача — показать, с какой категории начинать анализ системы и что нужно проверить до выбора конкретной модели.

Из таблицы хорошо видна одна закономерность.

Почти ни в одной строке ответ не начинается с цены устройства или его места в модельном ряду.

Сначала всегда идет функция.

Именно поэтому система с относительно простым streamer может нуждаться в EFI, но не в OCK. Система с дорогим DAC может иметь смысл для UIP, если основным входом является USB. А очень сложный цифровой тракт может вообще не нуждаться в отдельном USB purifier, если USB в нем не используется.

Пять вопросов перед покупкой любого LHY Audio

Перед выбором конкретной модели всю статью можно свести еще к пяти вопросам:

1. Где именно в моей системе находится участок, с которым работает это устройство?
2. Какую конкретную функцию оно должно там выполнять?
3. Не выполняет ли эту функцию уже другой компонент?
4. Полностью ли совместимы интерфейсы, питание и clock-параметры?
5. Смогу ли я проверить результат отдельно от других изменений в системе?

Если на эти вопросы есть четкие ответы, выбор между switch, EFI, UIP, OCK или LPS становится значительно проще.

Вывод

Главная особенность LHY Audio заключается в том, что бренд работает сразу с несколькими разными участками цифрового тракта.

Network switch, Ethernet isolator, USB purifier, master clock и линейный источник питания могут находиться рядом в одной системе, но они не выполняют одну и ту же функцию.

Switch работает с сетевой инфраструктурой.

EFI создает изолированный Ethernet-участок.

UIP работает с USB-соединением.

OCK формирует внешнюю опорную частоту 10 MHz для совместимых компонентов.

LPS работает с питанием.

Поэтому вопрос «какой LHY Audio лучший?» сам по себе почти не имеет практического смысла.

Правильнее спросить:

«Какой участок моего цифрового тракта требует внимания и какое устройство выполняет именно эту функцию?»

Для одной системы ответом может быть network switch. Для другой — только UIP между компьютером и DAC. В третьей уже есть хорошо построенная сеть, но имеет смысл отдельная Ethernet isolation. А система с несколькими совместимыми 10 MHz-компонентами открывает совсем другой сценарий с внешним master clock.

Иногда правильным ответом будет и не добавлять ничего, если необходимая функция уже реализована или главное ограничение системы находится совсем в другом месте.

Именно поэтому цифровой апгрейд лучше строить не путем накопления устройств, а последовательно:

тракт → конкретный участок → задача → совместимость → устройство → проверка результата.

Менеджеры HiFiSalon помогут разобраться в топологии конкретной цифровой системы, проверить совместимость LHY Audio с имеющимся streamer, DAC, компьютером, сетевым оборудованием или внешним clock и определить, с какого участка целесообразно начинать апгрейд. А перед окончательным решением соответствующее оборудование можно послушать в шоуруме HiFiSalon и на практике оценить его работу в соответствующем цифровом тракте.
