Сабвуфер Velodyne Digital Drive производятся в Германии
Уникальная система серворегулирования сабвуферов Digital Drive от Velodyne
В ходе длительных изысканий инженеры Velodyne установили, что для достижения высокой отдачи сабвуфера и получения превосходных динамических характеристик необходимо большее линейное перемещение диффузора динамика, чем то, которое способны обеспечить обычные приводы (система из магнитов и звуковых катушек). Это несоответствие заставило их разработать систему улучшенной конструкции, в которую встроены две звуковые катушки, работающие в противофазе по возвратно-поступательной схеме в двух зазорах между полюсами магнита и подвешены на двух крестовинах для обеспечения еще более высокой линейности. Данная система была разработана для обеспечения длины хода свыше одного дюйма (1 1/4", если быть точными) с максимальным механическим пределом в 1 3/4" двойной амплитуды. Кроме того, такая уникальная конфигурация позволяет вдвое снизить искажения по сравнению с обычными конструкциями с одной катушкой и существенно увеличивает точность управления диффузором.
Следующий этап усовершенствования – введение в конструкцию сабвуфера серворегулятора на основе акселерометра замкнутой схемы. Основой данной системы регулирования является легкий цифровой акселерометр, жестко прикрепленный к звуковой катушке. Акселерометр непрерывно отслеживает перемещения диффузора, подавая цифровой сигнал обратной связи на электронную схему серворегулирования. Эта система с высоким коэффициентом усиления разработана для увеличения линейности и позволяет снизить искажения примерно в 30 раз по сравнению с традиционными системами без серворегулятора.
В то время как входной сигнал подается на усилитель, активирующий звуковую катушку – сигнал, отражающий перемещения диффузора, непрерывно подается на встроенный микрокомпьютер. Последний постоянно корректирует любые отклонения между этими двумя сигналами. Результатом такого саморегулирования являются предельно возможная степень управления перемещением диффузора и высокая верность воспроизведения звука при малом уровне искажений. Вся обработка аудиосигнала при этом осуществляется в цифровой форме.
Чтобы обеспечить мощность, достаточную для получения необходимой длины хода диффузора и точного контроля его перемещения, разрабочтики встраивают в сабвуфер исключительно производительный усилитель класса D. В конструкции этого нового усилителя применяется запатентованная Velodyne электронная схема энергосбережения Energy Recovery System (ERS, патенты США № 4.727.584 и 4.573.189), кардинально уменьшающая потери энергии на нагрев по сравнению с традиционными цифровыми усилителями. Данная схема позволяет свести нагрев усилителя к минимуму и обеспечивает среднеквадратичную мощность (RMS) 1250 Вт! При обычных уровнях прослушивания сабвуферы Digital Drive создают нелинейные искажения менее 1% (при частоте входного сигнала до 20 Гц). При более высоких уровнях – искажения едва превышают 1%, что существенно ниже коэффициента нелинейных искажений любого обычного сабвуфера из представленных сегодня на рынке. Эта комбинация из усовершенствованного привода, фирменной сервосистемы и эффективного цифрового усилителя обеспечивает максимально чистые, глубокие и точные басы без искажений.
Velodyne представляет полностью обновленную серию знаменитых сабвуферов эталонного качества – Digital Drive Plus
Серия сабвуферов Digital Drive Plus устанавливает новые стандарты в технологиях получения глубокого и точного баса с возможностью полностью автоматической настройки и интеграции в аудиосистему. В моделях Digital Drive Plus реализованы все лучшие запатентованные технологии Velodyne, которые позволяют добиться баса с наименьшими в индустрии искажениями. Цифровая сервосистема Digital High-Gain Servo контролирует положение диффузора примерно 16000 раз в секунду и снижает искажения до рекордно низкого уровня 0,5%. Высокоэффективный усилитель мощности с системой Energy Recovery (КПД 95%, отсутствие тепловых потерь, высокая надежность и долговечность) позволяет достичь на 4,5-6 дБ более высокого значения звукового давления на выходе, чем в сабвуферах предыдущей серии Digital Drive.

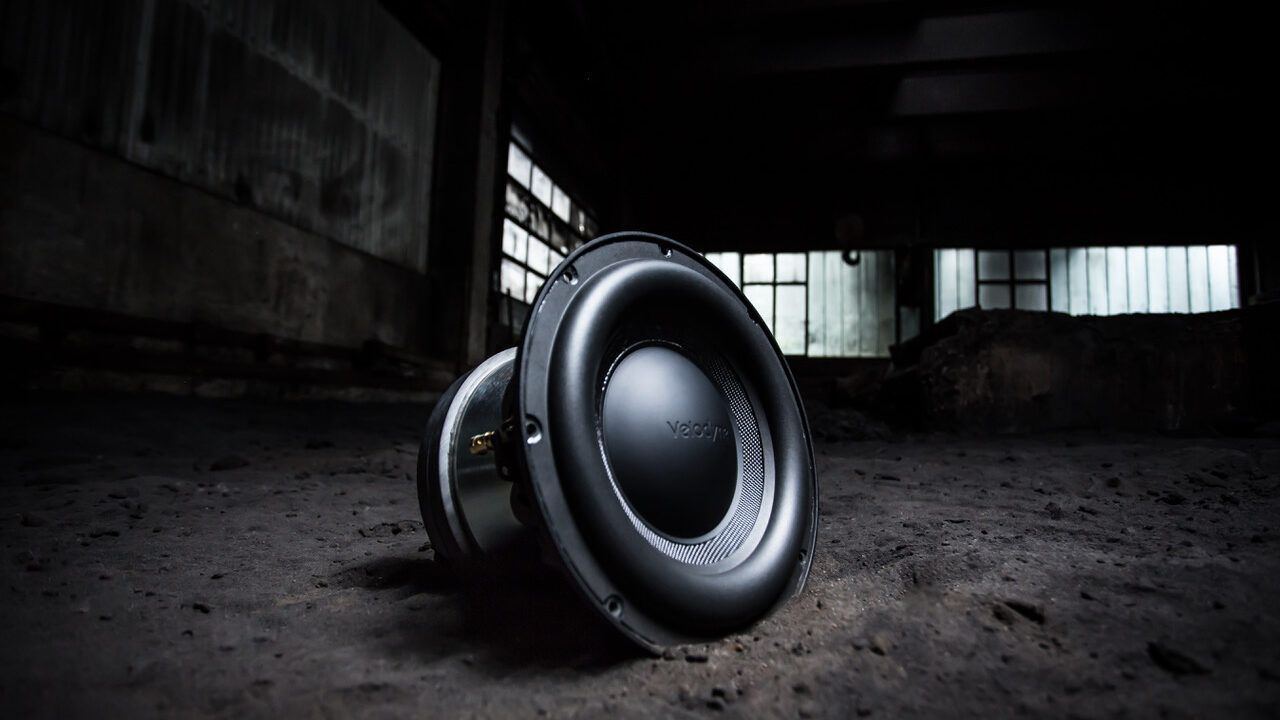

Линейка Velodyne Digital Drive Plus включает четыре модели с мощными НЧ-драйверами 10, 12, 15 и 18 дюймов. Приводы имеют «пудовые» магниты (масса около 16 кг в младших моделях), 6-слойные звуковые катушки с увеличенным ходом и две центрирующие шайбы. Легкий диффузор-«сэндвич» из материала fiberglass rohacell laminate и мягкий подвес дают возможность контролировать перемещение с самой высокой точностью. Усилители класса D оснащены улучшенной системой автоматической настройки с 8-полосным параметрическим эквалайзером под контролем DSP процессора от Texas Instruments для учета нюансов инсталляции, акустики помещения и характеристик аудиосистемы.
Все модели серии Digital Drive Plus позволяют осуществлять настройку несколькими способами с помощью фирменного ПО. Полностью автоматическая система автонастройки баса с учетом акустических параметров помещения и характеристик подключенной аппаратуры Auto-EQ Plus может осуществить все необходимые манипуляции при помощи входящего в комплект поставки настроечного микрофона по нажатию лишь одной кнопки. Чтобы осуществить ручную настройку системы с сабвуфером DD Plus, необходимо подключить компьютер к его USB-порту. В этом случае на экране компьютера будут отображены такие параметры как частотный отклик, фаза сигнала, точка отсечки и крутизна спада частотной характеристики, задаваемые кроссовером. Все ручные настройки параметров кроссовера, управления subsonic фильтрами и фазой сигнала могут быть записаны в один из пяти пресетов для последующего быстрого вызова. Третья возможность настройки – при подключении сабвуфера к телевизору на экране последнего появится интерфейс управления всеми параметрами системы. Наконец, возможно оперативное изменение некоторых параметров прямо с панели самого саба – уровень громкости, параметры кроссовера и запуск системы Auto-EQPLUS, все изменения при этом отображаются на встроенном миниатюрном дисплее.

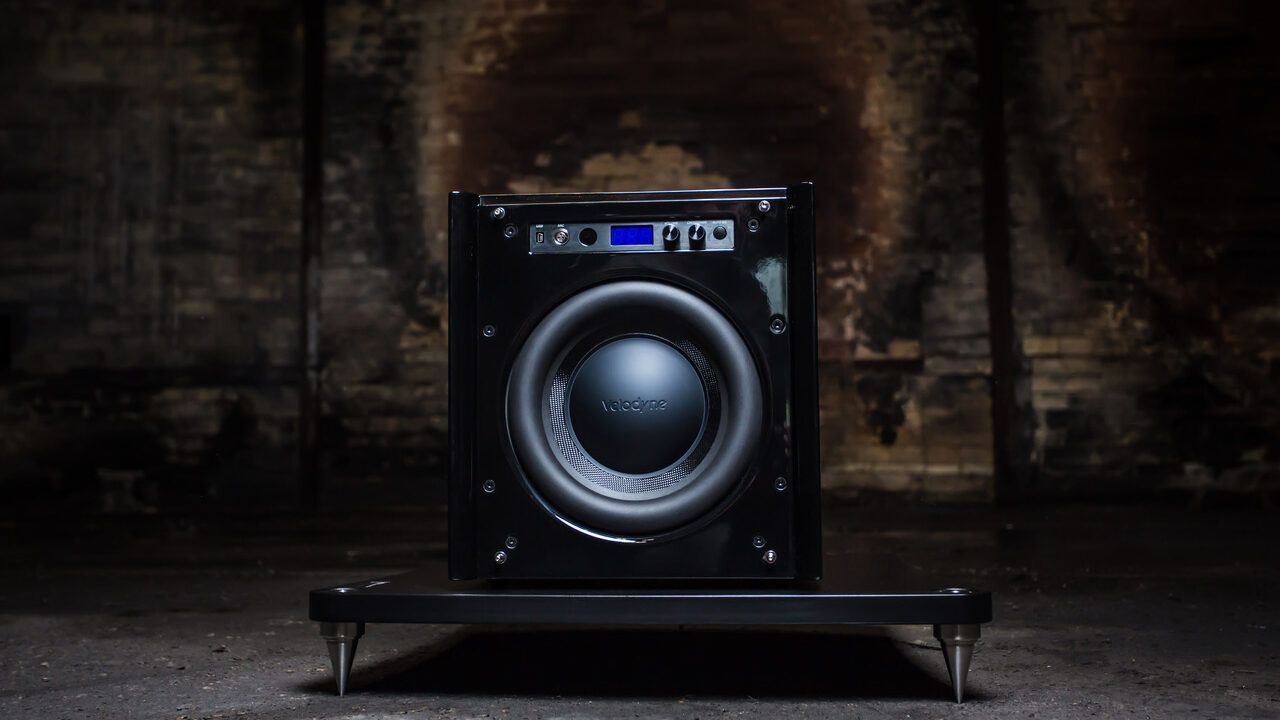

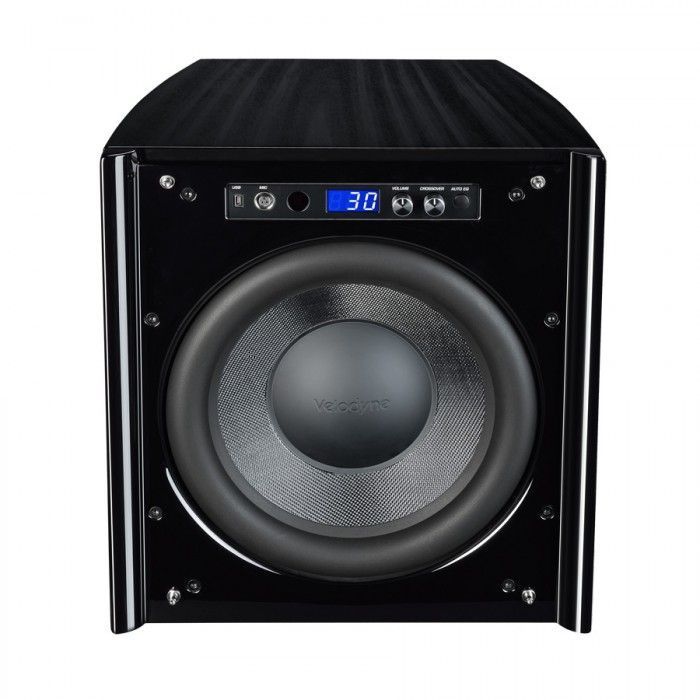

Все высокотехнологичные внутренности Digital Drive Plus скрываются в элегантном акустически инертном корпусе, стенки которого сделаны непараллельными для устранения стоячих волн и резонансов. Возможны два типа отделки корпуса: Ebony High Black (черный структурированный лакированный) или Satin Walnut (орех).
«Мы запустили серию Digital Drive в 2003 году, и она сразу стала общепринятым референсным стандартом в воспроизведении баса, – говорит президент Velodyne Брюс Холл. – Мы очень счастливы еще раз поднять планку качества и предложить звучание с еще более низкими искажениями, еще более продвинутую систему автоматической настройки, изумительные стильные корпуса и многое другое. Новая серия Digital Drive Plus – это настоящая кульминация всего нашего более чем 27 летнего опыта конструирования сабвуферов».
Характеристики
- Динамик: 10" (250 мм)
- Мощность: 1250 Вт (RMS)/3000 Вт (DIN)
- Диапазон частот: 16,3-150 Гц
- Частотная характеристика: (± 3 дБ) 18,7 – 120 Гц
- THD: < 0,5 % (тип.)
- Кроссовер верхних частот: 80 или 100 Гц при 6 дБ/октава
- Кроссовер нижних частот: от 40 Гц до 199 Гц (переменная с шагом 1 Гц) выбираемая крутизна
- По умолчанию: 80 Гц при 24 дБ/октава
- Фаза: от 0 до 180 градусов (переменная с шагом 15 градусов)
- Полярность: Регулируемый (+/-)
- Структура магнита: 35 фунтов.
- Звуковая катушка: Шестислойный, 65 мм
- Вход LFE (моно): Линейный уровень (RCA), номинальный импеданс 47 кОм, симметричный (XLR), номинальный импеданс 10 кОм
- Вход левый и правый: Линейный уровень (RCA и XLR)
- Входной микрофон: Сбалансированный (Mini-XLR, кабель в комплекте)
- Уровень входного динамика (левый и правый): Неизолированный провод, банановые вилки или лопатки
- Выход сквозной (левый и правый): Линейный уровень (RCA и XLR)
- Выход (левый и правый), фильтр верхних частот (левый и правый): Линейный уровень (RCA и XLR)
- Полностью автоматическая система автонастройки баса с учетом акустических параметров помещения (в комплекте микрофон)
- 8-полосный параметрический эквалайзер
- USB вход для настройки с компьютера
- Ethernet вход для внедрения в домашнюю сеть
- RS-232 вход/выход, триггерный вход
- IR вход, линейные входы/выходы
- Материал НЧ: fiberglass rohacell laminate
- Цвет отделки - Ebony High Black (черный структурированный лакированный)
- Размеры (В/Ш/Г) (включая ножки и разъемы): 36 x 33 x 42 см
- Вес в упаковке (приблизительно): 34 кг
- Производитель: Германия
