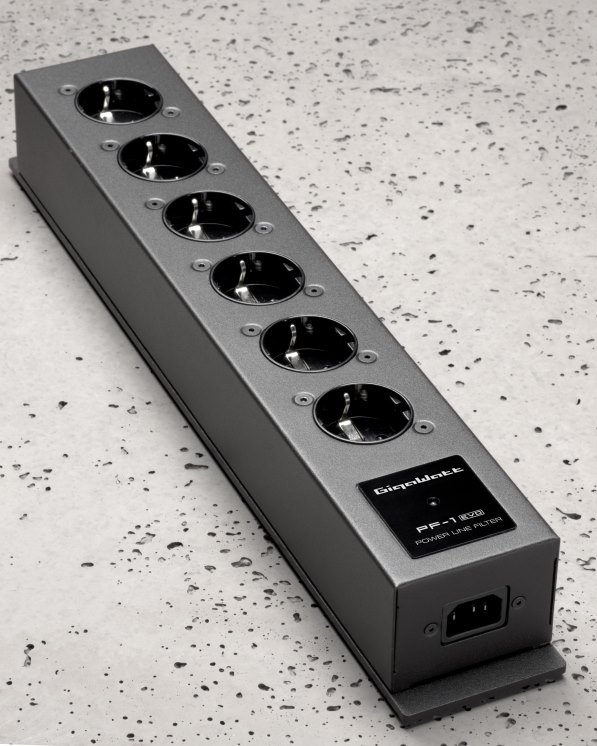

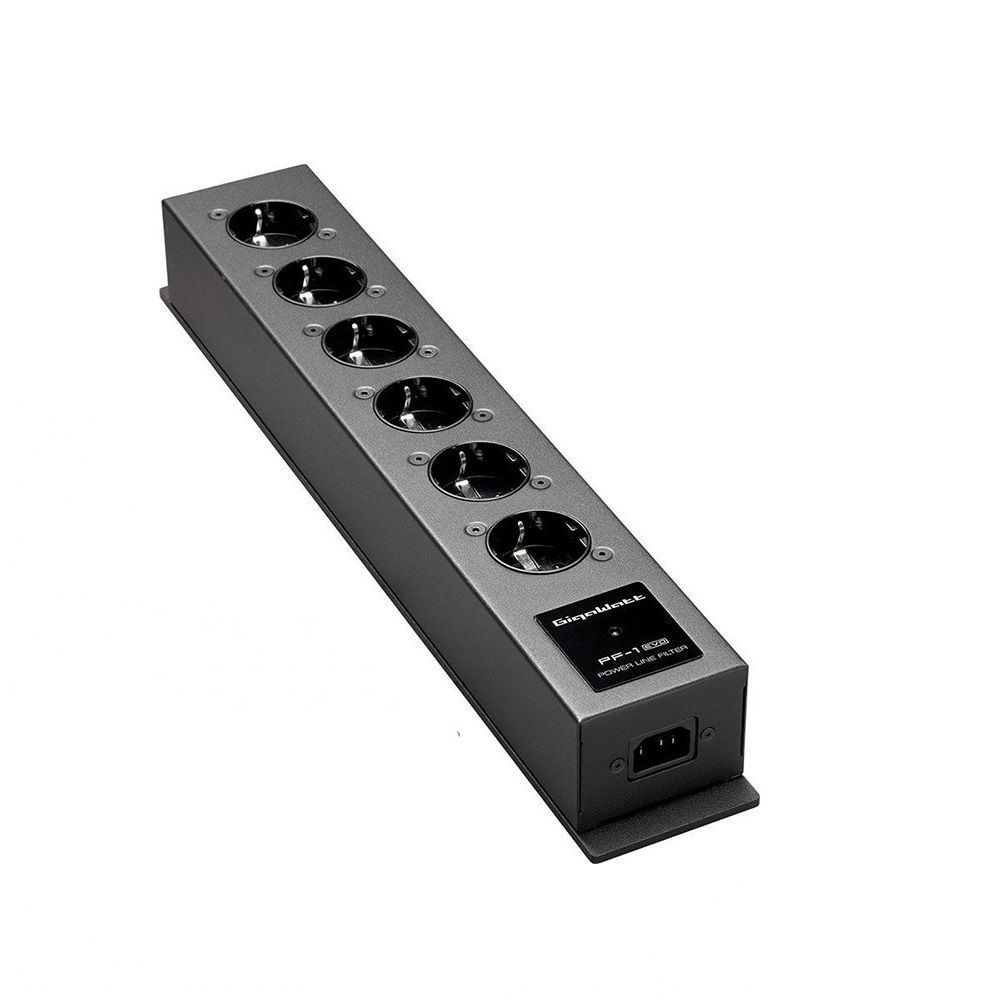

PF-1 EVO — последняя, модифицированная версия базового фильтрующего удлинителя, предназначенная для распределения питания и защиты бюджетных аудио- и видеосистем.
Основным изменением PF-1 EVO является внутренняя разводка на основе фирменного медного провода GigaWatt Powerlink OFHC сечением 4 мм2.
PF-1 EVO — это особый продукт в предложении GigaWatt, потому что он удивляет своей прочной конструкцией и качеством изготовления, а при такой доступной цене — исключительно положительным влиянием на звук.
Лента изготовлена из высококачественных компонентов. Искажение фильтруется в блоке фильтрации RLC. Он построен с использованием металлизированных полиэфирных конденсаторов с низкой индуктивностью и фильтрующим сердечником IP (железный порошок). Все компоненты фильтров припаяны к массивной плате с большим сечением дорожек серебряным припоем.
В этой полосе мы также отказались от использования традиционных защитных элементов, таких как проволока или термопредохранители, которые ограничивают свободный поток тока в защищаемых цепях и тем самым отрицательно влияют на звук. Защита от перенапряжения и скачков напряжения обеспечивается многоступенчатой схемой защиты, состоящей из плазменных искр и варисторов UltraMOV нового поколения. Эти элементы в сочетании с хорошо спроектированной современной электросетью обеспечивают комплексную защиту от перегрузки по току и перенапряжению.
В PF-1 EVO используется инновационная система распределения тока, являющаяся собственной разработкой компании. В его основе массивные силовые распределительные шины 2-го поколения, изготовленные из полированных пластин катодной меди высокой чистоты (Cu-ETP). Эта система распределяет ток непосредственно на каждую пару выходных розеток, используя обжимные и винтовые соединения и кабель GigaWatt PowerLink, изготовленный из меди OFHC с поперечным сечением 4 проводов QMM. Использование топологии звездообразной разводки, а также высокой проводимости и массивного поперечного сечения около 30 QMM каждой из шин гарантирует равномерное и стабильное распределение мощности независимо от нагрузки на любом из выходов полосы.
Удлинитель PF-1 EVO оснащен шестью высококачественными розетками GigaWatt G-040 Schuko, разработанными и изготовленными компанией. Латунные разъемы этих розеток были посеребрены на заводе без использования промежуточных металлов, таких как медь или никель, которые могли привести к неблагоприятному последовательному сопротивлению и потерям напряжения. Увеличенная площадь контакта и толстый слой серебра гарантируют надежный контакт со штырями вилки. Розетки дополнительно подвергались криогенной модификации и процессу размагничивания. Для эффективной защиты детей розетки G-040 оснащены встроенными антивандальными шторками (повышенная защита от прикосновения, соответствует VDE 0620). PF-1 EVO также доступен с розетками типа NEMA 5-20R, используемыми в Северной Америке и некоторых странах Азии.
Массивное и прочное шасси полосы выполнено из металла. Это создает идеально закрытый экран, защищающий внутренний фильтр и систему распределения питания от радиопомех. Удлинитель также оснащен светодиодом, сигнализирующим о правильной работе и наличии питания в розетках.

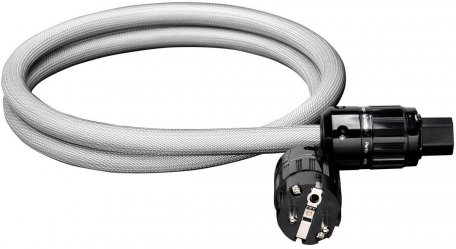

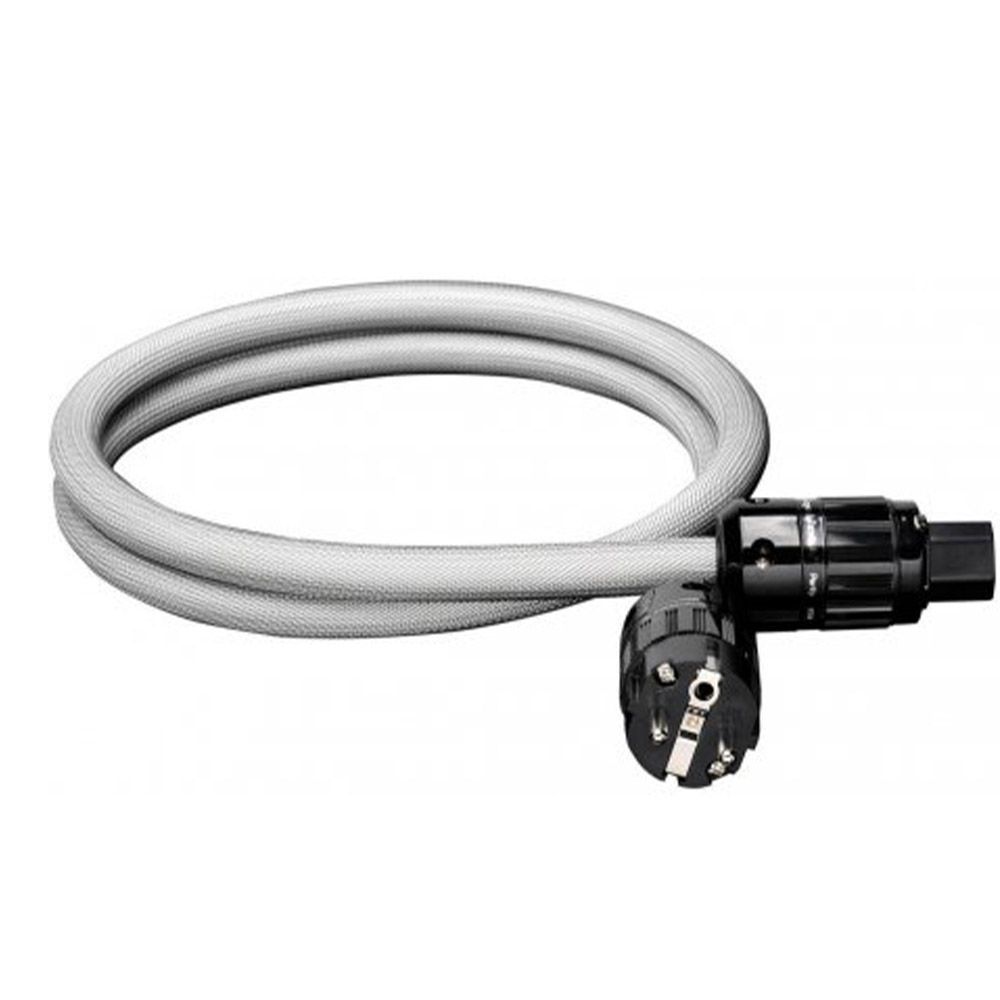

Силовой кабель GigaWatt PowerSync
PowerSync — это начальная модель нового семейства кабелей питания GigaWatt, созданного PowerSymc ULTRA (ранее известной как LC-3EVO).
Проводники изготовлены из меди OFHC C10100 чистотой 5N, дополнительно отожженной для получения однородной структуры и лучшей проводимости. Кабель состоит из трех проводов сечением 14 AWG, изолированных полиэтиленовым диэлектриком. Один провод содержит 10 жил диаметром 0,514 мм.
Проводники защищены статическим экраном из алюминиевой фольги, ламинированной пластиком. Плотная конструкция экрана, покрывающая 100% поверхности кабеля, отлично защищает от нежелательных внешних электромагнитных и радиопомех, а также препятствует образованию и распространению внутренних помех. Под экраном есть дополнительный провод заземления.

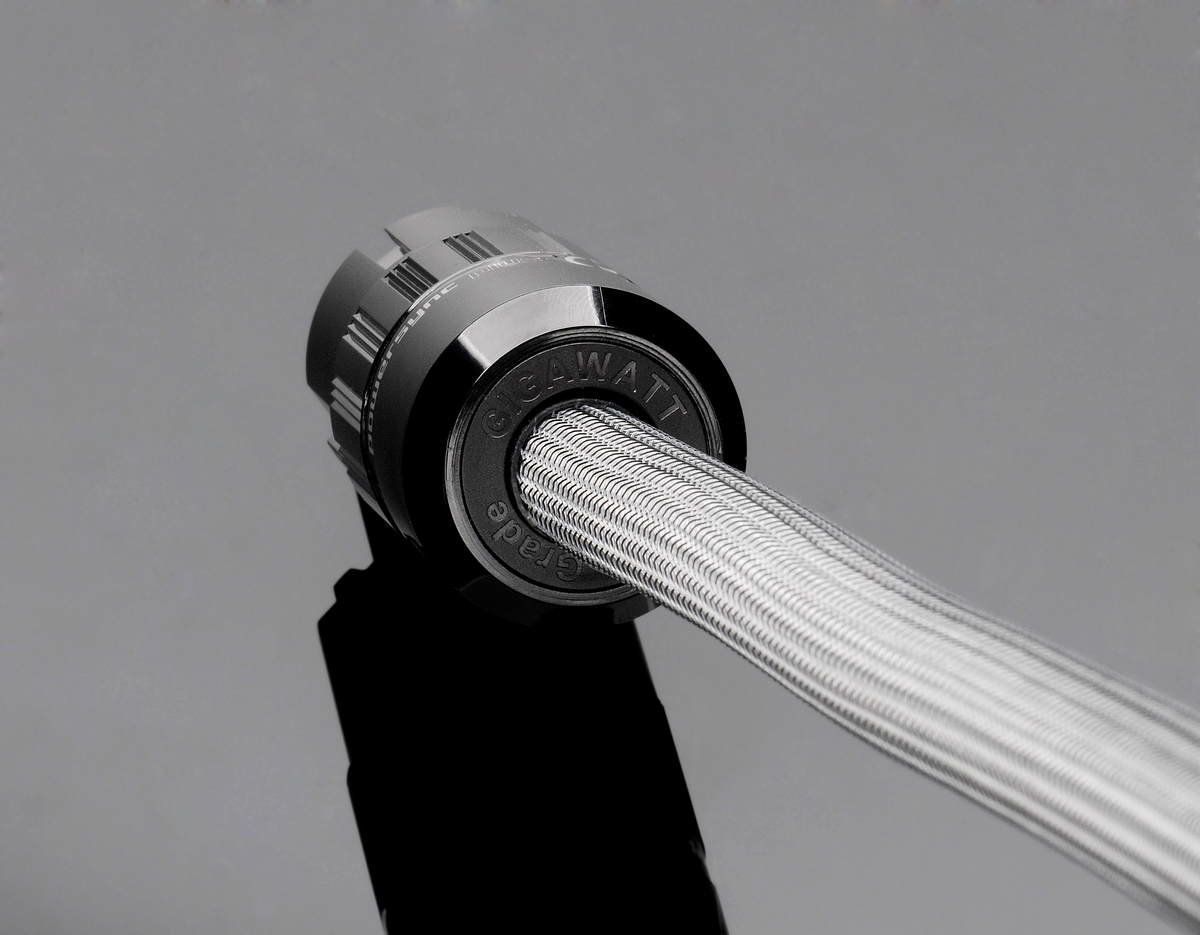

Проводники покрыты внешней изоляцией из материала GA 70AT03, дополнительно окруженной нейлоновой сетчатой оплеткой.
Все проводники присоединяются к клеммам штекера механически, без пайки, что гарантирует надежность и оптимальную работу.
PowerSync — необходимый аксессуар для удлинителей PF-1e, PF-1EVO и PF-2EVO.

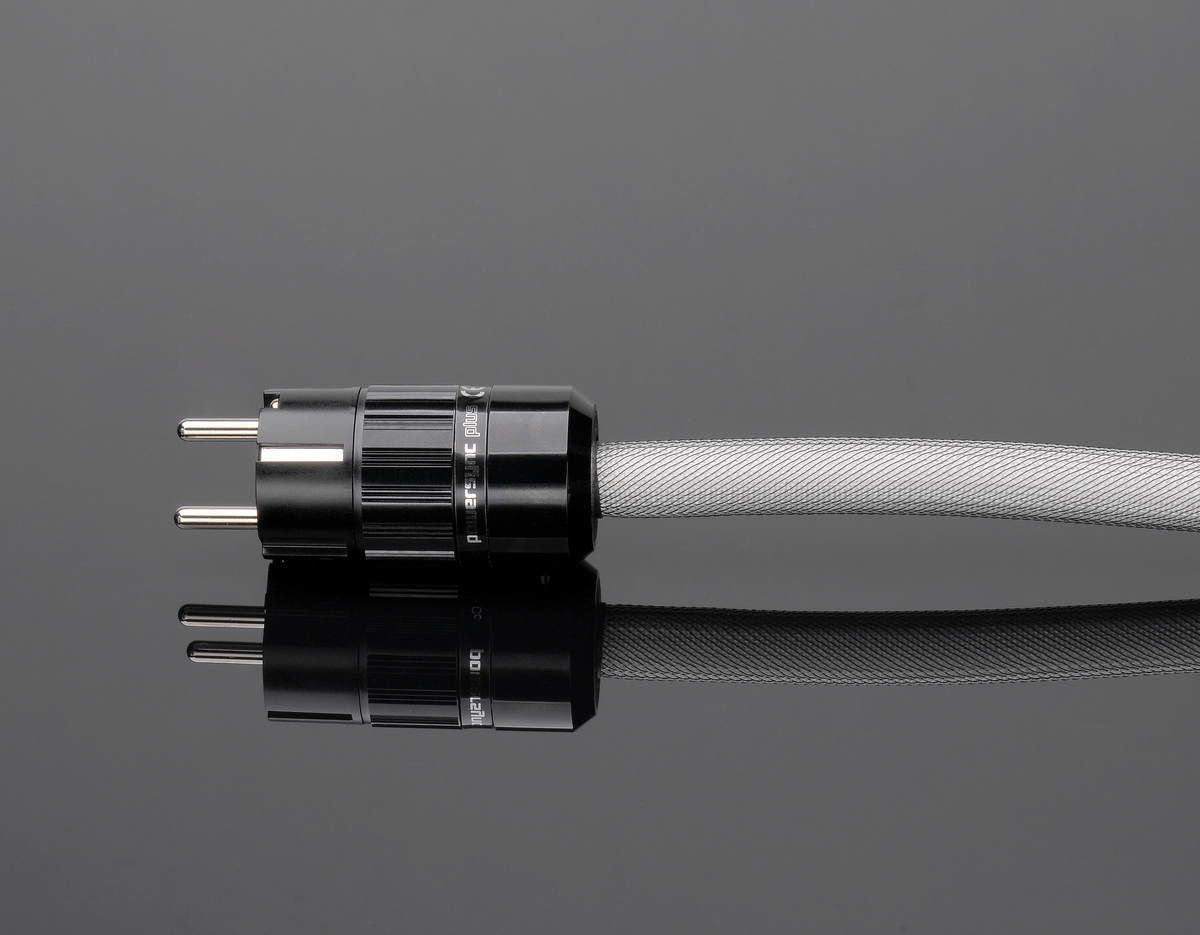

Кабель оснащен фирменными вилками высокого качества GigaWatt G-010 и G-030 (на выбор IEC C15, IEC C19, SCHUKO, NEMA 5-20R, AS/NZS 3112)
Характеристики Сетевой фильтр GigaWatt PF-1 EVO
- Доступные типы розеток: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112)
- Напряжение сети: 220–240 В переменного тока / 50–60 Гц или 110–120 В переменного тока / 50–60 Гц
- Максимальная выходная мощность: 3 680 Вт
- Максимальная токовая нагрузка: 16 А
- Потребляемый импульсный ток: 13 000 А
- Размеры (Д х Ш х В): 420 х 75 х 60 мм
- Вес брутто: 3,8 кг
Силовой кабель GigaWatt PowerSync
- Доступные типы вилок: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112), IEC C15
- Напряжение сети: 110–240 В переменного тока / 50–60 Гц
- Максимальная нагрузка (длительная): 16 А
- Вес нетто : 0,42 кг
- Вес брутто: 0,53 кг
- Внешний диаметр: Ø 11 мм
- Страна (главный офис): Польша
