В стандартной комплектации оснащен кабелем питания LC-2 EVO длиной 1,5 м.
GIGAWATT PC-3 SE EVO+ — это специальная версия кондиционера, улучшенная за счет более качественных компонентов. PC-3 SE EVO+ — это технологичный кондиционер нового поколения, предназначенный для питания и защиты аудио-видеосистем класса Hi-End. Этот кондиционер не только эффективно защищает от помех и перенапряжений, существующих в домашней электросети, но и гарантирует значительное улучшение качества звука и отображаемой картинки подключенных к нему устройств.
Основные отличия от PC-3 EVO+ :
- Распределительные шины из посеребренной высокопроводящей меди (99,995%) с поперечным сечением 30 мм2
- Гидромагнитный силовой выключатель Carling Technologies
- Шасси демпфировано битумно-полимерным матом
- Кабель LC-2 EVO в стандартной комплектации
УСТРОЙСТВО

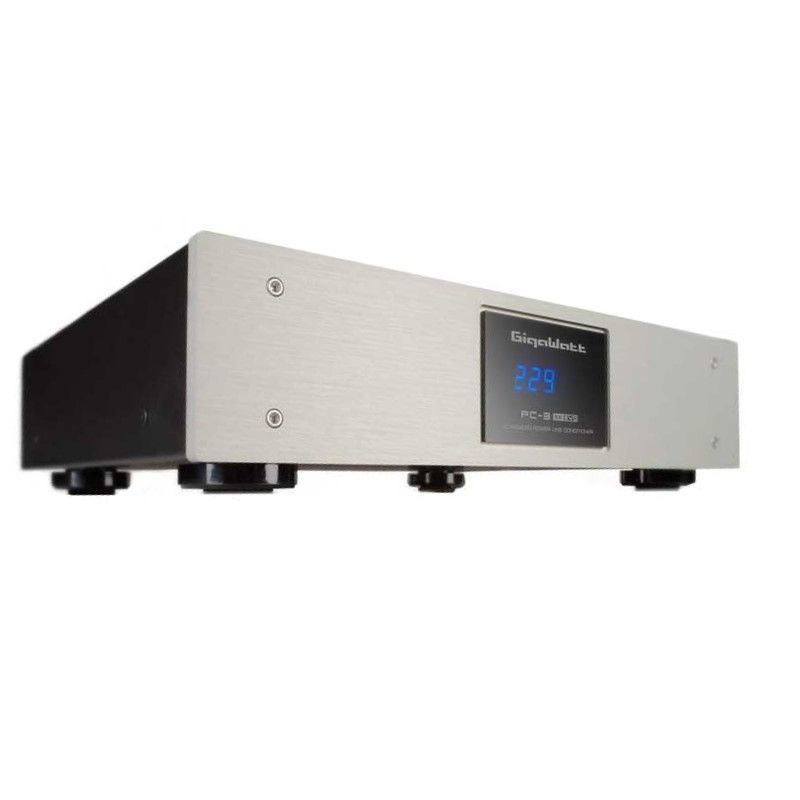

Все внутренние элементы кондиционера заключены в жесткое сталеалюминиевое шасси, опирающееся на антивибрационные ножки из твердого анодированного алюминия со слоем фирменного эластомера толщиной 3,5 мм.
Для минимизации передаваемой на кондиционер вибрации все шасси дополнительно демпфируется битумно-полимерным композитным матом.

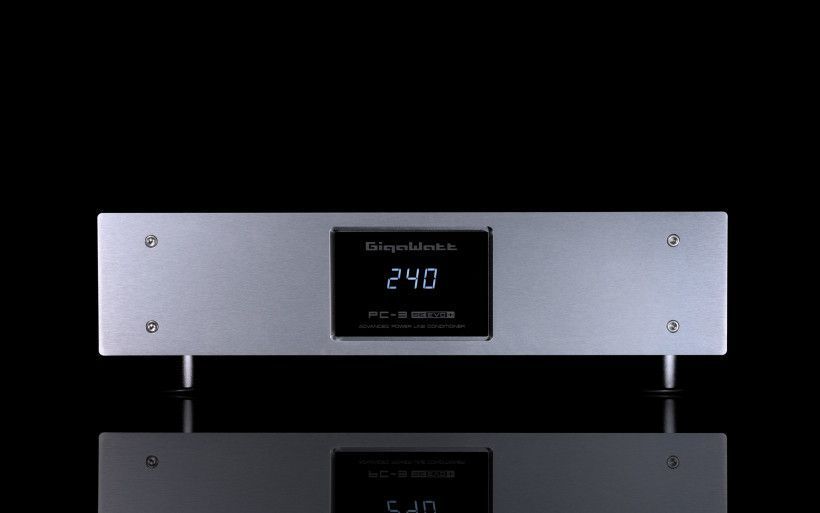

Передняя панель кондиционера изготовлена из толстого листа авиационного алюминия. Его поверхность матовая, после прецизионной фрезеровки, а затем анодирована в черный или серебристый цвет.
PC-3 SE EVO+ оснащен шестью высококачественными фирменными разъемами питания GigaWatt с контактами большой площади. Латунные контакты розеток подвергались процессу технического серебрения без использования промежуточных металлов, таких как медь или никель, что могло привести к неблагоприятному последовательному сопротивлению и потерям напряжения. Увеличенная поверхность контактов и толстый слой серебра гарантируют хороший контакт со штырями вилки. Гнезда дополнительно подвергались криогенной модификации и размагничиванию.

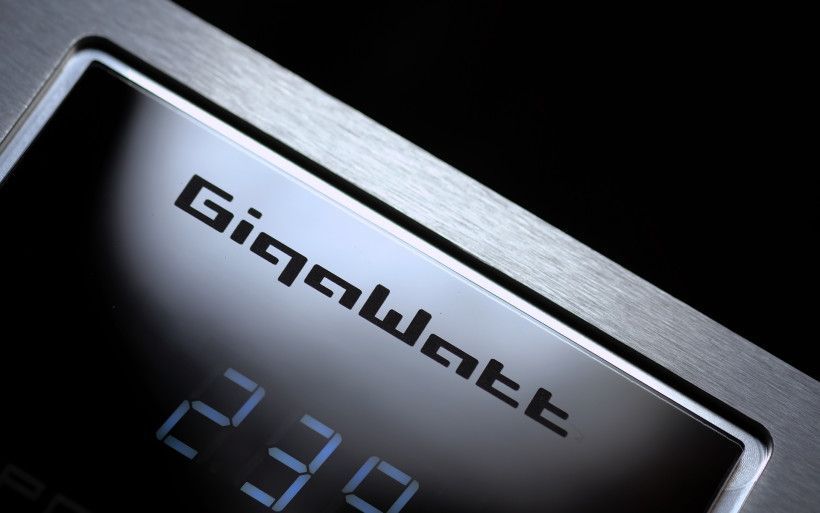

В центральной части передней панели находится светодиодный индикатор, показывающий напряжение входного тока. Точный вольтметр очень устойчив к искажениям и ошибкам измерения, вызванным высшими гармониками, и в то же время не создает никаких помех, которые могли бы ухудшить качество отфильтрованной кондиционером мощности.
Дисплей вольтметра в стандартной комплектации красный, но по запросу доступен зеленый, синий или белый.

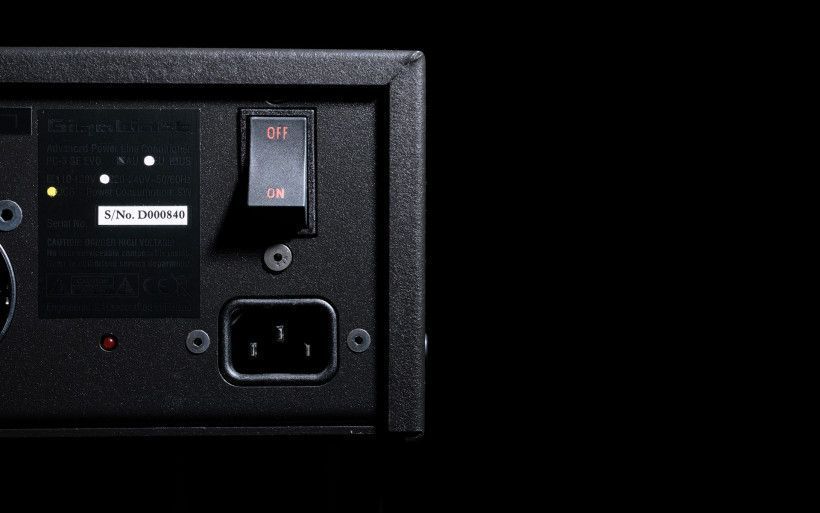

Кондиционер также оснащен дополнительной схемой, сигнализирующей о неправильном подключении к электросети. На его действие указывает красный светодиод на задней панели устройства, который сигнализирует о неправильной полярности устройства или неправильном заземлении.
ТЕХНИЧЕСКИЕ РЕШЕНИЯ

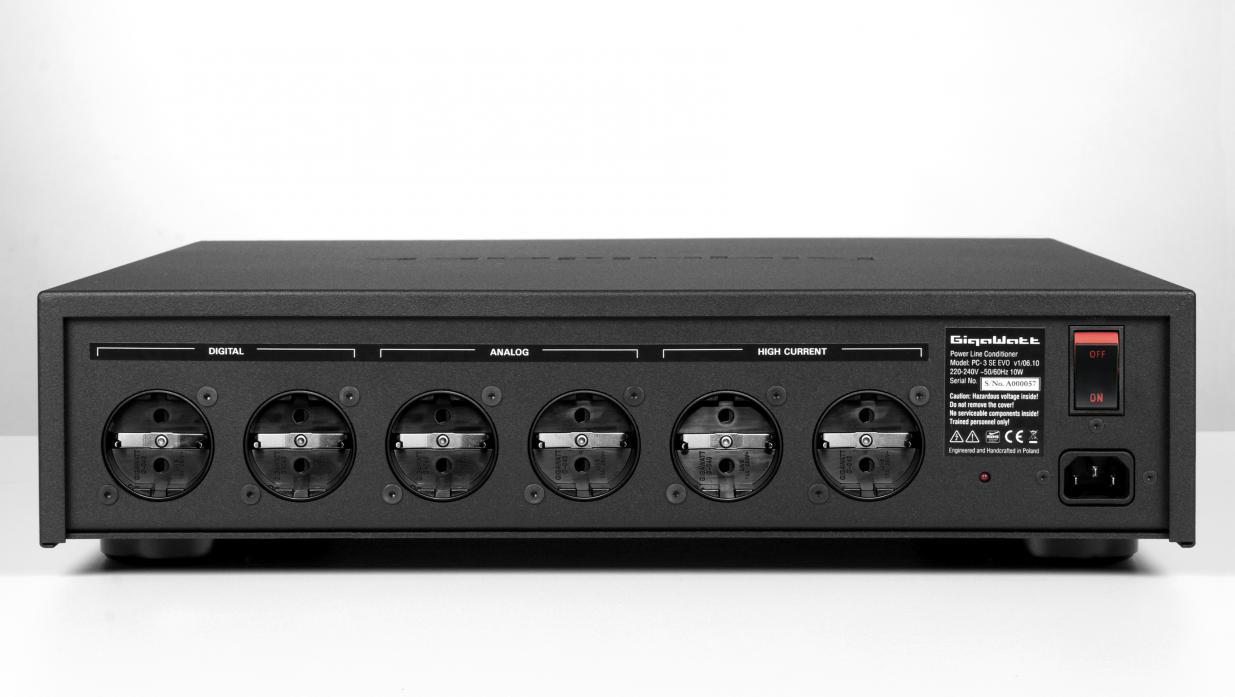

Кондиционер PC-3 SE EVO+ оснащен многоступенчатыми параллельными фильтрами. Три независимые ветви фильтрации, питающие три секции, каждая из которых состоит из двух выходных разъемов. Благодаря этому решению вид фильтрации был приспособлен к нагрузке, разной для каждого типа устройств – цифровых, аналоговых или сильноточных устройств. Автономные пассивные фильтры обеспечивают изоляцию от помех, создаваемых устройствами, подключенными друг к другу через общую линию питания.
PC-3 SE EVO+ основан на новой архитектуре фильтрации и использует новые компоненты. Главной новинкой являются помехоподавляющие конденсаторы и компенсационные батареи для буферных цепей производства компании Miflex по спецификации GigaWatt.
В PC-3 SE EVO+ используется инновационная двухступенчатая система распределения тока собственной разработки нашей компании. В его основе массивные распределительные шины третьего поколения, изготовленные из полированных плит бескислородной меди OFHCC 10100 чистотой 99,995%. Первый каскад обеспечивает без потерь и равномерное распределение напряжения на каждую из ветвей фильтрации. Второй каскад обеспечивает подачу тока непосредственно к каждой паре выходных розеток через болтовые и зажимные соединения, а также кабельную разводку жилами сечением 4 QMM из бескислородной меди с тефлоновой изоляцией FEP. Топология соединения «звезда» и высокая проводимость в сочетании с поперечным сечением каждой из шин 30 QMM позволяют обеспечить равномерное и стабильное распределение мощности вне зависимости от нагрузки на отдельные выходы кондиционера.
Из-за повышения эффективности фильтрующих цепей они были смонтированы с помощью серебряного припоя на массивных печатных платах, содержащих в восемь раз больше меди по сравнению со стандартными печатными платами. Двухслойные печатные платы имеют очень широкие дорожки из посеребренной меди толщиной 280 микрометров. Помехи гасятся фильтрующими блоками типа RLC, построенными на фирменных конденсаторах Audio Grade и сердечниковых фильтрах Super-MSS (Sendust).
В кондиционере отсутствуют традиционные защитные элементы, вроде термопредохранителей или предохранителей, которые ограничивают свободное протекание тока и негативно влияют на звук. Защиту кондиционера от перенапряжения обеспечивает пусковой блок, в котором применены плазменные разрядники, варисторы нового поколения UltraMOV и начальный фильтр. Защиту от перегрузок обеспечивает гидромагнитный выключатель Carling Technologies, изготовленный в США по специальной спецификации GigaWatt. Этот элемент регулирует величину тока, протекающего по внутренним цепям, и дополнительно служит главным выключателем питания устройства. Все эти элементы в сочетании с качественной современной электросетью гарантируют комплексную защиту от перенапряжений и перегрузок по току.
Чтобы обеспечить максимальную импульсную характеристику, PC-3 SE EVO+ оснащен двойной буферной схемой с компенсационными батареями Audio Grade собственной разработки. Схема увеличивает выходной ток при нелинейных нагрузках, таких как усилители мощности, а также устраняет разницу мощности между входом и выходом кондиционера. Это обеспечивает почти неограниченные импульсные возможности, неслыханные для других пассивных кондиционеров и недостижимые для активных кондиционеров. Импульсные возможности PC-3 SE EVO+ превосходят даже значения чистой линии электропередач без подключенных к ней устройств.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Блокиратор смещения постоянного тока – кондиционер может быть оснащен схемой, устраняющей нежелательную составляющую постоянного тока в энергосистеме. Эта составляющая постоянного тока представляет собой очень ухудшающее явление, которое существует почти во всех энергосистемах. Это приводит к тому, что синусоидальная волна переменного тока становится несимметричной (несинусоидальной) и оказывает негативное влияние на все устройства, использующие трансформаторы. Из-за этого их сердечники намагничиваются, что увеличивает их шум, снижает эффективность блоков питания и, как следствие, ухудшает качество звука. Блокировщик постоянного тока позволяет эффективно устранить это явление, не вызывая компрессии или какого-либо другого негативного влияния на звук.
Ножки системы изоляции Rolling-Ball — PC-3 SE EVO+ может быть оснащен новым типом ножек с механизмом, называемым системой изоляции Rolling-Ball. Это антивибрационная система, состоящая из двух частей (внешней и внутренней) из цельного алюминия, с двумя дорожками с шариками между ними. Настройка заключается в том, чтобы свести к минимуму точки соприкосновения ножек, а затем и шасси кондиционера со стойкой, что в последствии приводит к значительному снижению механической вибрации, которая негативно влияет на внутренние элементы кондиционера, что в свою очередь ухудшает его звук. Еще один изолирующий элемент, на котором держится вся конструкция, — фирменный эластомер толщиной 5 мм.
Выключатель дисплея вольтметра. Это позволяет полностью переключать дисплей.
Силовые кабели – более высокие модели. PC-3 SE EVO+ в стандартной комплектации оснащен кабелем питания LC-2 EVO длиной 1,5 м. Для максимального использования потенциала кондиционера мы рекомендуем использовать шнур питания PowerSync ULTRA или LS-1 EVO .
Выходные розетки другого стандарта. PC-3 SE EVO+ оснащен розетками G-040 Schuko, которые используются в большинстве европейских стран. Для защиты ваших детей эти розетки могут быть оснащены автоматической защитой от перенапряжения (улучшенная защита соответствует VDE 0620). Также доступны версии с розетками других стандартов, таких как: NEMA 5-20R, используемый в Северной Америке и некоторых странах Азии, или AS/NZS 3112, используемый в Австралии.

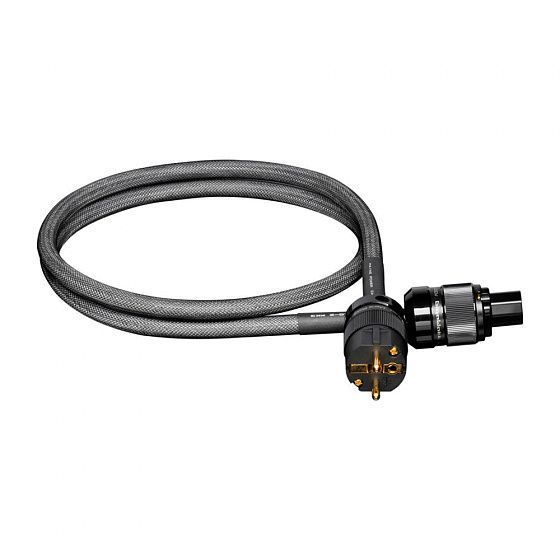

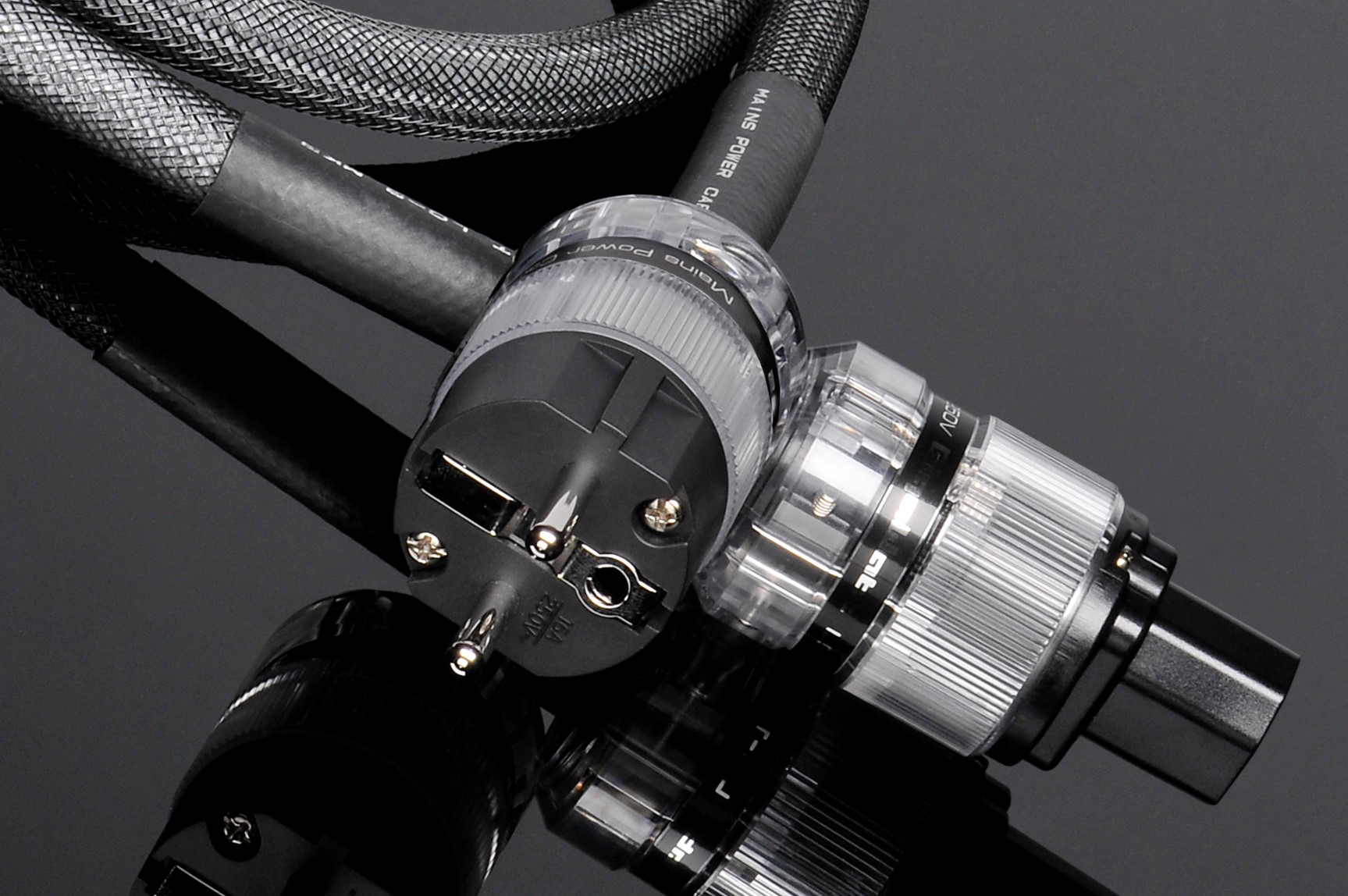

Силовой кабель GigaWatt LC-2 EVO
GigaWatt LC-2 EVO — высококачественный силовой кабель, предназначенный для питания Hi-Fi и High-End аудио- и видеосистем. Этот кабель также является оборудованием разветвителей и стабилизаторов напряжения GigaWatt.
Провода кабеля состоят из семи одножильных проводников с поперечным сечением 1,5 мм2, из чистой меди 99,997% (OFHC C10100), дополнительно подвергнутых процессу отжига, что позволяет им получить однородную структуру и лучшую проводимость. Проволоки расположены в переплетении с новой разработанной геометрией. Это гарантирует постоянный, недросселируемый ток и не допускает появления помех на выходе. С другой стороны, его сравнительно высокая собственная емкость, обусловленная геометрией кабеля и характеристиками диэлектрика, обеспечивает отличные возможности фильтрации и демпфирования для широкого диапазона помех.
Характеристики Сетевой кондиционер GigaWatt PC-3 SE EVO+ LC-2 EVO
- Доступные типы розеток: EU (Schuko), US (Nema 5-20R), AU (AS/NZS 3112)
- Напряжение сети: 220–240 В переменного тока, 50/60 Гц или 110–120 В переменного тока, 50/60 Гц
- Максимальная выходная мощность: 3 680 Вт
- Максимальная токовая нагрузка: 16 А
- Потребляемый импульсный ток: 22 000 А
- Размеры (Ш x В x Г): 440 x 115 x 400 мм
- Вес брутто: 16,2 кг
- Страна(главный офис): Польша
Силовой кабель GigaWatt LC-2 EVO
- Доступные типы кабелей : ЕС (Schuko), США (Nema 5-20R), AU (AS/NZS 3112), IEC C15, IEC C19, PowerCon 32A
- Напряжение сети: 110–240 В переменного тока / 50–60 Гц
- Максимальная нагрузка (длительная) : 16 A
- Вес брутто: 0,60 кг (версия OEM)
- Страна (главный офис): Польша
