Гул и фон винилового проигрывателя: как найти причину и устранить проблему

1. Почему виниловый проигрыватель может гудеть?

Виниловая система имеет одну особенность: сигнал, который создаёт картридж звукоснимателя, очень слабый. Чтобы превратить его в полноценный музыкальный сигнал, фонокорректор усиливает его и выполняет частотную коррекцию RIAA (Recording Industry Association of America), необходимую для правильного воспроизведения виниловых пластинок.

Вместе с полезным сигналом могут усиливаться и посторонние электрические помехи. Именно поэтому виниловый тракт более чувствителен к некоторым проблемам подключения, чем обычные линейные источники, например CD-проигрыватель или сетевой проигрыватель.

Наиболее распространённые причины гула:

• Проблемы заземления. Неправильное подключение GND или нежелательные токи между компонентами могут создавать низкочастотный фон.
• Сигнальные кабели и контакты. Плохой контакт RCA, повреждённый кабель или проблемы с подключением картриджа могут вызывать шум.
• Электромагнитные наводки. Трансформаторы, блоки питания и сетевые кабели рядом с чувствительным сигнальным трактом могут создавать помехи.
• Фонокорректор. Неправильные настройки MM/MC, чрезмерное усиление или неисправность могут делать шум более заметным.
• Механические вибрации. Колебания двигателя, мебели или акустических систем могут передаваться на иглу звукоснимателя.

Важно различать электрический гул, механические вибрации и обычный шум поверхности пластинки. Они могут звучать похоже, но требуют разных способов устранения.

Главное правило: прежде чем менять кабели, фонокорректор или другие компоненты, необходимо определить источник шума. Во многих случаях проблему можно устранить правильным подключением или расположением оборудования без дополнительных расходов.

2. Какой именно шум вы слышите?

Прежде чем искать неисправность, важно определить характер постороннего звука. Электрический гул, высокочастотное жужжание, механические вибрации и шум поверхности пластинки имеют разное происхождение.

Низкочастотный гул. Обычно напоминает равномерное «ууу» и может быть связан с сетевыми помехами частотой 50 Гц или их гармониками, в частности 100 Гц. Возможные причины: проблемы сигнального заземления, петля заземления, наводки от трансформаторов или неисправности оборудования.

Высокочастотное жужжание. Звук с характерным «ззз» или треском чаще указывает на электромагнитные помехи, плохие контакты или влияние электронных блоков питания.

Механический гул. Может возникать из-за вибраций двигателя, опорной поверхности или акустических систем. Иногда он появляется только во время вращения диска или воспроизведения пластинки.

Шум поверхности пластинки. Лёгкое шипение, отдельные щелчки и потрескивание обычно связаны с состоянием пластинки, загрязнениями или особенностями её воспроизведения. Это не то же самое, что электрический гул.

Как характер шума помогает найти причину?

Эти признаки помогают сузить поиск, но не позволяют окончательно установить причину. Например, низкочастотный гул не всегда означает проблему с заземлением, а шум после запуска двигателя может иметь как механическое, так и электрическое происхождение.

Практический совет: запомните, когда именно возникает шум: сразу после выбора входа Phono, после запуска двигателя или только при контакте иглы с пластинкой. Это значительно упростит дальнейшую диагностику.

3. Пять проверок перед поиском неисправности

Прежде чем менять кабели, фонокорректор или другие компоненты, выполните пять простых проверок. Они помогут определить, связан ли гул с подключением, расположением оборудования или самим виниловым трактом.

1. Проверьте другие входы усилителя

Переключите усилитель со входа Phono на другой подключённый источник, например CD-проигрыватель или сетевой проигрыватель.

Если гул исчезает, причину следует искать в виниловом тракте. Если остаётся, проверки могут потребовать также усилитель и другие компоненты системы.

2. Выясните, как шум зависит от громкости

На небольшой громкости проверьте, изменяется ли уровень гула при регулировке усилителя.

Если шум усиливается вместе с увеличением громкости, помеха может поступать через сигнальный тракт до регулятора. Если уровень гула почти не меняется, возможен другой источник шума.

Это лишь ориентир: результат зависит от конструкции усилителя.

3. Проверьте режим Phono/Line

Если проигрыватель имеет встроенный фонокорректор, убедитесь, что выбран правильный режим:

• Phono: сигнал поступает на вход Phono усилителя или внешнего фонокорректора.
• Line: сигнал со встроенного фонокорректора поступает на обычный линейный вход усилителя.

Неправильное подключение может вызвать искажения, слишком тихий звук или повышенную заметность шумов.

4. Проверьте сигнальные кабели

Выключите оборудование и убедитесь, что разъёмы RCA плотно установлены, а кабели не имеют видимых повреждений.

Обратите внимание на участок между проигрывателем и фонокорректором: здесь передаётся особенно слабый сигнал, чувствительный к помехам.

5. Уберите возможные источники наводок

Проверьте, не проходят ли сигнальные кабели рядом с сетевыми проводами, трансформаторами или блоками питания.

При выключенном оборудовании измените расположение кабелей или отодвиньте фонокорректор от потенциального источника помех. После этого повторно проверьте систему.

Важно: изменяйте только один параметр за раз. Так вы сможете понять, какое именно действие повлияло на гул.

Если эти проверки не помогли, следующий шаг — проверить правильность сигнального заземления проигрывателя.

4. Заземление винилового проигрывателя: для чего нужна клемма GND и как избежать ошибок

Неправильное сигнальное заземление является одной из возможных причин низкочастотного гула винилового проигрывателя. Для его устранения важно понимать назначение клеммы GND и особенности подключения конкретной модели.

Для чего нужна клемма GND?

На многих проигрывателях и фонокорректорах есть клемма GND (Ground), предназначенная для соединения соответствующих точек сигнального заземления.

Обычно проигрыватель подключают к фонокорректору двумя кабелями RCA и отдельным проводом GND, если это предусмотрено производителем.

Такое соединение помогает уменьшить разность потенциалов между соответствующими частями устройств и риск появления электрического гула.

Однако GND не следует путать с защитным заземлением электросети. Последнее предназначено прежде всего для электробезопасности, и изменять его подключение ради устранения шума нельзя.

Почему некоторые проигрыватели Rega не имеют отдельного провода GND?

В ряде проигрывателей Rega заземление тонарма организовано через сигнальное соединение. Поэтому отдельный провод GND может отсутствовать.

Это конструктивная особенность, а не признак неполной комплектации или неисправности.

Если производитель не предусмотрел отдельного провода заземления, не нужно самостоятельно добавлять его или изменять внутренние соединения проигрывателя.

Что проверить, если проигрыватель гудит?

Если конструкция предусматривает отдельный провод GND:

1. Выключите оборудование.
2. Убедитесь, что провод надёжно подключён к соответствующим клеммам проигрывателя и фонокорректора или усилителя.

3. Проверьте, нет ли видимых повреждений провода.

1. Включите систему и проверьте, изменился ли уровень гула.

Если соединение правильное, но шум остаётся, причина может заключаться в кабелях, электромагнитных наводках или взаимодействии нескольких компонентов.

Важно: не подключайте GND к трубам отопления, водоснабжения или случайным металлическим предметам. Не отсоединяйте защитное заземление электроприборов и не используйте переходники, которые его устраняют.

Дополнительный провод заземления не всегда уменьшает шум. В некоторых конфигурациях он может создать нежелательный электрический путь и даже усилить гул.

Поэтому правильное заземление означает соблюдение схемы, предусмотренной производителем, а не добавление как можно большего количества проводов.

5. Петля заземления: почему возникает гул и как безопасно найти его источник

Иногда проигрыватель, фонокорректор и усилитель работают исправно, но из акустических систем всё равно слышен низкочастотный гул. Одной из возможных причин является петля заземления (ground loop).

Она может возникать, когда между компонентами существует несколько электрических путей соединения общих точек. При определённых условиях через них протекают нежелательные токи, которые создают помехи в сигнальном тракте.

Однако не каждый гул частотой 50 или 100 Гц вызван петлёй заземления. Похожий шум могут создавать электромагнитные наводки, трансформаторы и неисправные контакты.

Как проверить возможную петлю заземления?

Самый простой способ заключается во временном упрощении системы.

1. Выключите оборудование.
2. Оставьте подключёнными только проигрыватель, фонокорректор (если он внешний), усилитель и акустические системы.
3. Временно отключите от аудиосистемы другие источники сигнала.
4. Включите систему на небольшой громкости и проверьте, остался ли гул.
5. Если шум исчез, возвращайте другие компоненты по одному, каждый раз выключая оборудование перед изменением подключений.

Если гул снова возникает после подключения определённого устройства, это помогает определить проблемный участок системы.

При этом такой результат не обязательно свидетельствует о неисправности самого устройства. Причина может заключаться во взаимодействии его сигнальных соединений с другими компонентами.

Поможет ли общий сетевой блок?

В некоторых системах подключение компонентов к одному качественному сетевому блоку может изменить условия возникновения помех.

Однако это не универсальное решение. Результат зависит от конструкции оборудования и его электрических соединений.

Категорически нельзя отсоединять защитное заземление электроприборов, использовать переходники без защитного контакта или самостоятельно изменять внутреннюю схему заземления.

Если источник гула не удалось определить безопасными проверками, необходима профессиональная диагностика.

Главное: петлю заземления устраняют правильной организацией соединений между компонентами, а не нарушением электробезопасности системы.

6. Кабели, картридж и фонокорректор: где возникают помехи и как их проверить

Даже при правильном заземлении гул может возникать из-за сигнальных кабелей, контактов картриджа или настроек фонокорректора. Эти элементы работают со слабым сигналом звукоснимателя, поэтому особенно чувствительны к помехам.

RCA-кабели: контакты и экранирование

В большинстве виниловых систем используются несимметричные соединения RCA. Центральный проводник передаёт сигнал, а внешний контакт обеспечивает обратный сигнальный путь. В зависимости от конструкции кабеля экран может также выполнять функцию обратного проводника.

Плохой контакт, повреждённый кабель или недостаточное экранирование могут вызывать гул.

Проверьте надёжность разъёмов и состояние кабелей. Если есть подозрение на неисправность, попробуйте заменить кабель на заведомо исправный с подходящими характеристиками.

Для MM-картриджей важна также суммарная ёмкость кабеля и входа фонокорректора. Она влияет на частотную характеристику, поэтому кабель необходимо подбирать в соответствии с рекомендациями производителя.

В качестве примера аналогового межблочного кабеля можно рассмотреть QED Performance Audio 40i. Однако перед заменой кабеля необходимо проверить его совместимость с конкретным виниловым трактом, в частности требования MM-картриджа к суммарной ёмкости.

Подробнее о конструкции, экранировании и различиях между моделями рассказываем в статье «Межблочные кабели QED: от Performance до Signature и особенности Audio 40».

Контакты картриджа

К четырём контактам картриджа подключаются тонкие провода тонарма. Ослабленное или неправильное соединение может вызвать гул, снижение уровня сигнала или проблемы с одним из каналов.

Если шум возник после замены картриджа, стоит проверить правильность подключения.

Важно: контакты и провода тонарма очень деликатные. Не тяните за них и не пытайтесь исправлять соединения силой. При отсутствии опыта лучше обратиться к специалисту.

Настройки MM/MC

Фонокорректор должен соответствовать типу установленного картриджа.

MM (Moving Magnet) — картридж с подвижным магнитом. Обычно он имеет более высокий выходной уровень сигнала и работает с типичным входным сопротивлением 47 кОм.

MC (Moving Coil) — картридж с подвижной катушкой. Низковыходные модели MC требуют большего усиления, а рекомендуемая входная нагрузка зависит от конкретного картриджа.

Неправильные настройки могут вызывать проблемы с уровнем сигнала, шумом или искажениями. Однако они не обязательно являются непосредственной причиной электрического гула.

Перед изменением параметров проверьте характеристики картриджа и инструкцию фонокорректора.

Примером внешнего фонокорректора с поддержкой MM и MC является Lehmannaudio Black Cube SE II. Однако выбирать фонокорректор необходимо по совместимости с картриджем, а не только по его классу или цене.

Электромагнитные наводки

Фонокорректор желательно располагать подальше от силовых трансформаторов, сетевых адаптеров и других потенциальных источников электромагнитных помех.

Если гул изменяется после перемещения фонокорректора или сигнальных кабелей, причиной могут быть наводки.

При этом не стоит без необходимости увеличивать длину кабеля между проигрывателем и фонокорректором. Особенно это важно для MM-картриджей из-за влияния ёмкости кабеля.

Главное: более дорогой кабель или фонокорректор не гарантирует устранения гула. Сначала проверьте контакты, правильность настроек и расположение компонентов. Только после определения причины стоит рассматривать замену оборудования.

7. Механический гул и вибрации: двигатель, опорная поверхность и акустическая обратная связь

Не каждый гул винилового проигрывателя имеет электрическое происхождение. Иногда игла звукоснимателя воспринимает нежелательные колебания от двигателя, мебели или акустических систем. После усиления фонокорректором они становятся слышны как низкочастотный шум.

Вибрации двигателя

Двигатель проигрывателя может создавать механические колебания, которые передаются на опорный диск и картридж. Для их уменьшения производители применяют демпфирование, специальные крепления и другие конструктивные решения.

Если гул появляется после запуска двигателя, проверьте, сохраняется ли он при поднятой игле и изменяется ли во время воспроизведения пластинки.

При этом запуск двигателя может сопровождаться не только механическими колебаниями, но и электрическими наводками от системы его питания. Поэтому сама зависимость шума от вращения ещё не устанавливает причину.

Опорная поверхность и расположение проигрывателя

Неустойчивая мебель, полки и пол могут передавать вибрации на корпус проигрывателя.

Чтобы уменьшить их влияние:

• Устанавливайте проигрыватель на устойчивой, стабильной поверхности.
• Не размещайте его непосредственно на акустических системах.
• Проверьте горизонтальность установки и состояние штатных опор.
• При необходимости используйте подходящие антивибрационные опоры или платформы.

Эффективность механической развязки зависит от массы проигрывателя, характеристик опор и частот колебаний. Поэтому даже дорогие аксессуары не всегда обеспечивают ожидаемый результат.

Акустическая обратная связь

Акустическая обратная связь возникает, когда звук от колонок через воздух, пол или мебель вызывает колебания проигрывателя. Картридж считывает их вместе с музыкой, после чего они снова усиливаются и воспроизводятся акустическими системами.

При определённых условиях образуется замкнутый контур, в котором низкочастотный гул начинает нарастать.

Характерные признаки:

• Гул появляется или усиливается во время воспроизведения музыки.
• На небольшой громкости проблема может отсутствовать.
• Шум зависит от расположения проигрывателя и акустических систем.
• Могут наблюдаться чрезмерные низкочастотные движения басовых динамиков.

Однако движения диффузоров могут быть связаны и с другими инфранизкочастотными колебаниями, поэтому сами по себе не доказывают наличие обратной связи.

Важно: если гул начинает нарастать или басовые динамики совершают чрезмерные перемещения, немедленно уменьшите громкость и прекратите проверку.

Помогут ли антивибрационные аксессуары?

Специализированные стойки и опоры, в частности решения Solidsteel или IsoAcoustics, могут помочь уменьшить передачу механических колебаний.

Однако выбирать их стоит только после определения источника проблемы и с учётом характеристик проигрывателя.

Различия между отдельными опорами и изоляционными платформами подробнее рассмотрены в материале «NEO CERADISC, Bassocontinuo или IsoAcoustics: какую виброизоляцию выбрать для винилового проигрывателя?». Перед выбором необходимо учитывать конструкцию и массу проигрывателя.

Главное: механические вибрации нужно устранять правильным расположением и механической развязкой оборудования. Если же причина гула электрическая, антивибрационные аксессуары её не устранят.

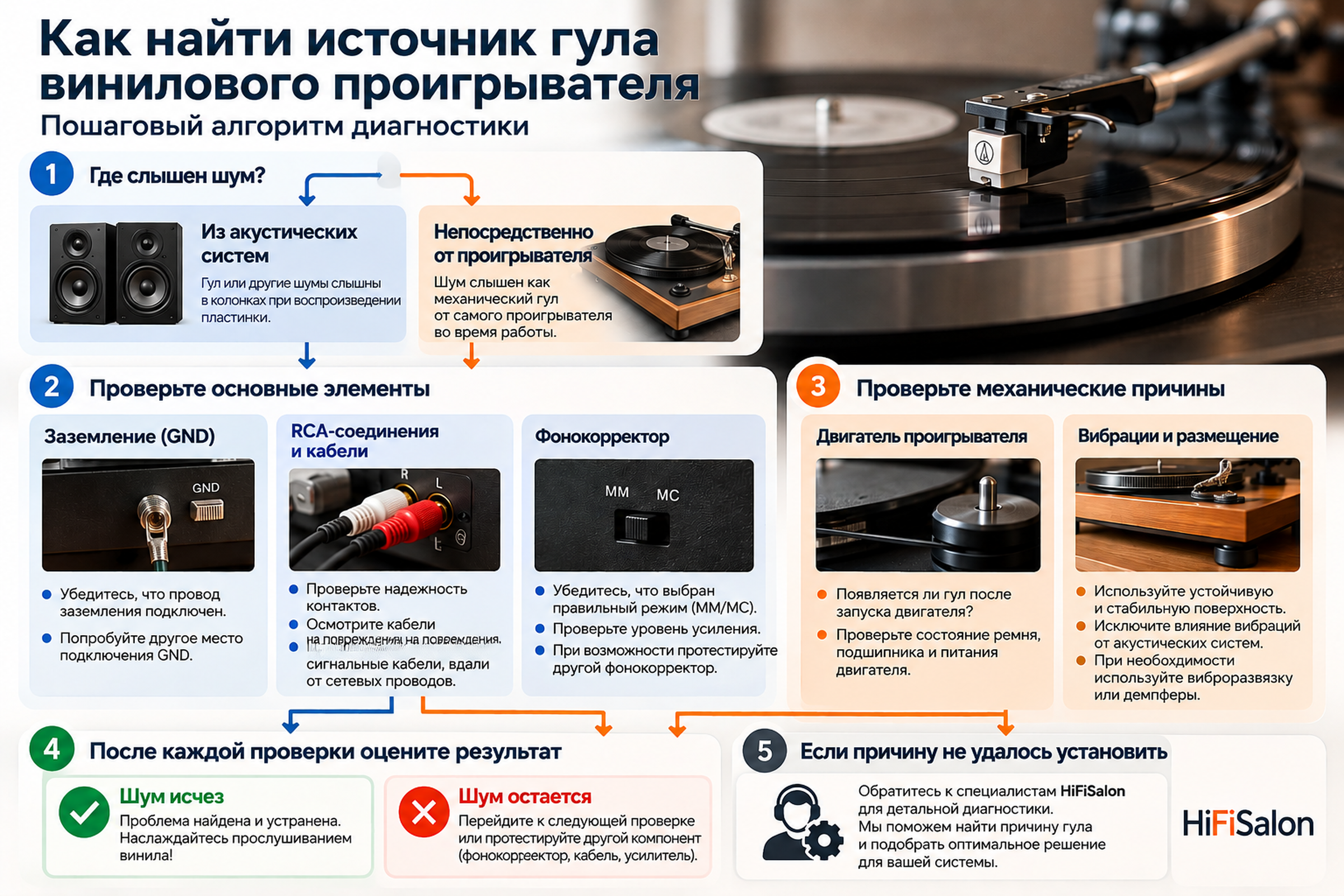

8. Пошаговый алгоритм поиска причины гула винилового проигрывателя

Если виниловый проигрыватель гудит, не спешите заменять кабели, фонокорректор или другие компоненты. Сначала необходимо определить, при каких условиях возникает шум, и последовательно проверить возможные причины.

Главное правило: изменяйте только один параметр за раз и после каждого действия проверяйте результат.

Шаг 1. Определите, когда возникает гул

На небольшой громкости сравните три ситуации:

1. Двигатель выключен, игла поднята.
2. Двигатель работает, но игла не касается пластинки.
3. Игла опущена на пластинку, происходит воспроизведение.

Если гул присутствует уже в первом случае, прежде всего проверяйте сигнальные соединения, заземление и фонокорректор.

Если шум возникает после запуска двигателя, возможны механические вибрации или электрические наводки от системы его питания.

Если гул появляется только во время воспроизведения, обратите внимание на механические колебания и возможную акустическую обратную связь.

Шаг 2. Проверьте другие источники сигнала

Переключите усилитель с Phono на другой подключённый источник.

Если гул исчезает, проблему стоит искать в виниловом тракте. Если остаётся, проверки могут потребовать также усилитель и другие компоненты системы.

Шаг 3. Проверьте подключения и настройки

Выключите оборудование и убедитесь, что:

• Кабели RCA надёжно подключены.
• Провод GND установлен правильно, если он предусмотрен производителем.
• Выбран соответствующий режим Phono/Line.
• Настройки MM/MC соответствуют картриджу.

После исправления обнаруженных ошибок повторно проверьте систему.

Шаг 4. Исключите электромагнитные наводки

При выключенном оборудовании отодвиньте сигнальные кабели от сетевых проводов, трансформаторов и блоков питания.

Если возможно, измените расположение фонокорректора, не увеличивая без необходимости длину кабеля от проигрывателя.

Если после этого гул уменьшился, вероятной причиной были электромагнитные помехи.

Шаг 5. Упростите конфигурацию системы

Временно оставьте только компоненты, необходимые для воспроизведения винила.

Если гул исчез, возвращайте другие устройства по одному, проверяя результат после каждого подключения.

Это поможет определить соединение, которое вызывает помехи, в частности возможную петлю заземления.

Перед любым переподключением выключайте оборудование. Не отсоединяйте защитное заземление электроприборов.

Шаг 6. Проверьте механические вибрации

Если гул зависит от работы двигателя или воспроизведения пластинки, проверьте устойчивость опорной поверхности, состояние ножек проигрывателя и его расположение относительно акустических систем.

Если шум начинает нарастать с увеличением громкости музыки, возможна акустическая обратная связь. В таком случае немедленно уменьшите громкость.

Шаг 7. Оцените результат

После каждой проверки запомните или запишите, какое действие повлияло на шум.

Если источник гула удалось определить, можно выбирать соответствующее решение. Если все базовые проверки не дали результата, целесообразно обратиться к специалисту.

Быстрая диагностика: симптом, проверка, решение

Не покупайте новое оборудование, пока не определили причину гула. Новый кабель не устранит механические вибрации, а антивибрационная платформа не исправит неправильное сигнальное подключение.

9. Когда необходима помощь специалиста?

Большинство базовых проверок виниловой системы можно выполнить самостоятельно. Однако некоторые причины гула требуют профессиональной диагностики, особенно если проблема связана с внутренними соединениями или электронными компонентами.

Гул остаётся после всех проверок

Если вы уже проверили заземление, кабели, настройки фонокорректора и расположение оборудования, но шум не исчез, возможна внутренняя неисправность проигрывателя, фонокорректора или усилителя.

Для точного определения причины могут потребоваться специальные измерения.

Шум возник после замены картриджа или ремонта

Если гул появился после установки нового картриджа или обслуживания тонарма, причиной могут быть неправильное подключение или повреждение тонких сигнальных проводов.

Не стоит самостоятельно вмешиваться в деликатные соединения без соответствующего опыта. Особенно это касается дорогих MC-картриджей.

Есть признаки электрической неисправности

Немедленно прекратите использование оборудования, если заметили:

• запах перегретой изоляции, дым или искрение;
• необычный перегрев корпуса;
• срабатывание электрической защиты;
• покалывание или удар током при прикосновении к оборудованию.

Если это безопасно, отключите питание. Не открывайте корпус устройства и не пытайтесь самостоятельно ремонтировать электрические узлы.

Гул сопровождается сильными колебаниями басовых динамиков

Если во время воспроизведения возникает нарастающий низкочастотный гул или чрезмерные движения диффузоров, немедленно уменьшите громкость и прекратите проверку.

Причиной может быть акустическая обратная связь или другие инфранизкочастотные колебания, способные создавать опасную нагрузку на акустические системы.

Что сообщить специалисту?

Перед обращением подготовьте названия моделей проигрывателя, картриджа, фонокорректора и усилителя. Опишите, когда именно возникает гул, в каком канале он слышен и какие проверки уже выполнены.

Это поможет быстрее определить возможную причину неисправности.

Главное: самостоятельная диагностика должна ограничиваться безопасными проверками подключения, настроек и расположения компонентов. Вмешательство во внутренние электрические и механические узлы лучше доверить квалифицированному специалисту.

10. Вывод: как избавиться от гула винилового проигрывателя без лишних затрат

Гул винилового проигрывателя не всегда свидетельствует о неисправности оборудования. Часто его причиной становятся неправильное подключение, ненадёжные контакты, электромагнитные наводки или механические вибрации.

Наиболее эффективный подход заключается в последовательной диагностике. Сначала определите характер шума и условия его возникновения, затем проверьте сигнальные соединения, заземление, настройки фонокорректора и расположение компонентов.

Не спешите покупать новые кабели, фонокорректор или антивибрационные аксессуары, пока не установили причину гула. Во многих случаях проблему можно устранить без замены оборудования. Если же базовые проверки не помогли, лучше обратиться к специалисту, чем экспериментировать с электрическими соединениями.

Менеджеры HiFiSalon помогут подобрать совместимый фонокорректор, сигнальные кабели или средства механической развязки в соответствии с особенностями вашей виниловой системы. А подходящую технику можно лично послушать и сравнить в шоуруме HiFiSalon.
