После долгих лет интереса, исследований и разработок Хельмут Бринкманн сконструировал магнитный прямой приводной проигрыватель »Oasis«. Поскольку этот проект был хорошо принят любителями музыки во всем мире, мы решили выпустить вторую модель, которая оснащена магнитным прямым приводным двигателем и вдохновлена дизайном наших топовых моделей »Balance« и »LaGrange«.
Интересные подробности и обновления

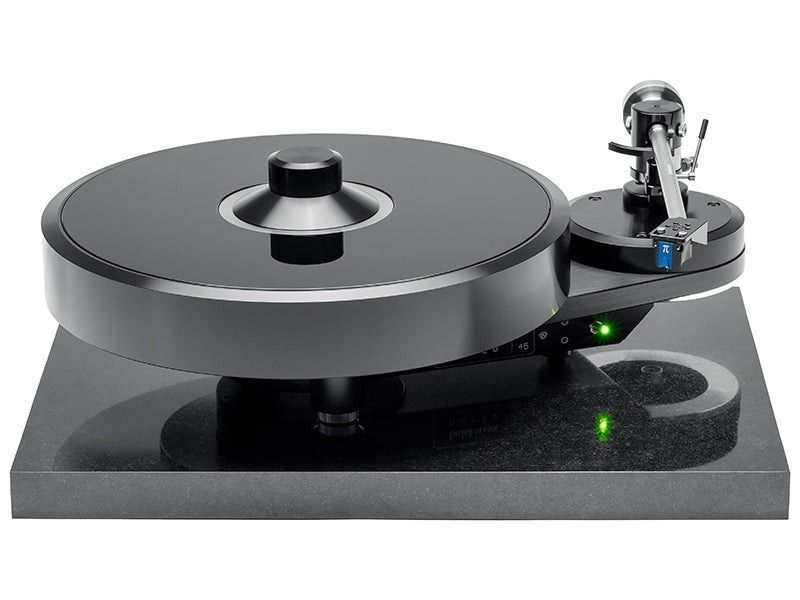

На рисунке показана стандартная модель »Bardo« с магнитным приводом двигателя. »Bardo performance« отличается блоком питания в металлическом корпусе, который используется для проигрывателей »Balance« и »LaGrange« вместо стандартного блока питания. Результатом является более четкий басовый отклик и более широкая визуализация помещения.
Основание тонарма »Bardo« можно вращать и фиксировать без люфта, что обеспечивает простую и точную регулировку тонарма для всех тонармов размером от 9 до 12 дюймов. Мы сверлим основание в соответствии с тонармом, выбранным заказчиком.
Выходные разъемы находятся на задней стороне проигрывателя, они могут быть оснащены разъемами RCA или XLR, а также возможна установка тонармов с разъемами DIN или фиксированными кабелями.
Две возможные скорости, 33 1/3 и 45 об/мин, выбираются переключателем на передней панели проигрывателя и могут быть точно отрегулированы с помощью двух отверстий для отвертки, расположенных рядом с переключателем.
Магнитный привод
»Bardo« имеет магнитный двигатель с прямым приводом, разработанный Хельмутом Бринкманном и произведенный на нашем заводе. Для двигателя и диска имеется только один подшипник, круглый магнит установлен в подшипнике диска и концентрически приводится во вращение катушками на печатной плате под магнитом. Электронная схема приводит в движение катушки через два магниточувствительных резистора, которые реагируют на магнитные поля, обеспечивая очень постоянное и медленное круговое движение.
Многие из известных проигрывателей с прямым приводом были сконструированы для студий и радиостанций, где требовалось очень быстрое время запуска менее секунды, что достигалось с помощью двигателей с высоким крутящим моментом, которые очень быстро разгонялись и останавливали двигатель. Это вызывало сильные зубцовые эффекты, сопровождавшиеся высокими показателями вау и детонации. Чтобы избежать этого, мы долго работали над фирменным управлением двигателем, которое передает двигателю ровно столько энергии, чтобы он оставался на постоянной скорости. Статор двигателя состоит из четырех специально разработанных катушек возбуждения, которые смонтированы концентрически с высокой точностью вокруг подшипника диска. Основываясь на сеансах прослушивания, мы решили отказаться от типичного угла крепления в 90 градусов в пользу нестандартного списка в 22,5 градуса, который из-за перекрытия магнитных полей еще больше уменьшал зубцовые эффекты. Ротор двигателя также действует как поддиск и несет магнитное кольцо с восемью полюсами на своей нижней стороне. Внутри двигателя измеряется частота вращения диска спидометра и преобразуется в переменное напряжение, которое подается в схему управления, где частота вращения сравнивается с опорным напряжением, которое регулируется с помощью подстроечных потенциометров. Отдельный нагреватель для подшипника, как в случае с подшипниками «Balance» и «LaGrange», не нужен. Цепь двигателя постоянно находится под током, просто скорость переключается на ноль или 33 или 45 соответственно. Таким образом, подшипник поддерживается в тепле за счет тока покоя привода двигателя.
Для тех, кому интересно, более подробную информацию о магнитном двигателе с прямым приводом наших проигрывателей »Oasis« и »Bardo« можно найти в официальном документе о »Oasis«.
Характеристики:
- Привод: Опорный диск, приводимый в действие непосредственно магнитным полем; мягкое пропорциональное управление
- Источник питания: Внешний источник питания на основе твердотельной технологии
- Подшипник: Смазанный прецизионный (гидродинамический) подшипник скольжения, бесшумный и не требующий обслуживания
- Опорный диск: Резонансно-оптимизированный специальный алюминиевый сплав; поверхность плоская полированная хрустальная
- Шасси: 15 мм дюралюминий с резонансно-оптимизированной геометрией
- Плата тонарма: Подвижная (вращающаяся) без люфта для простой и точной регулировки тонарма, с быстрым освобождением. Подходит для всех тонармов от 9 до 12 дюймов, а также нескольких
- линейных тонармов с отслеживанием
- Разъемы: RCA, XLR или проходной для тонармов с 5-контактными разъемами DIN; Разъем DIN (3 контакта) для кабеля внешнего источника питания; Разъем 2 мм для заземляющего провода

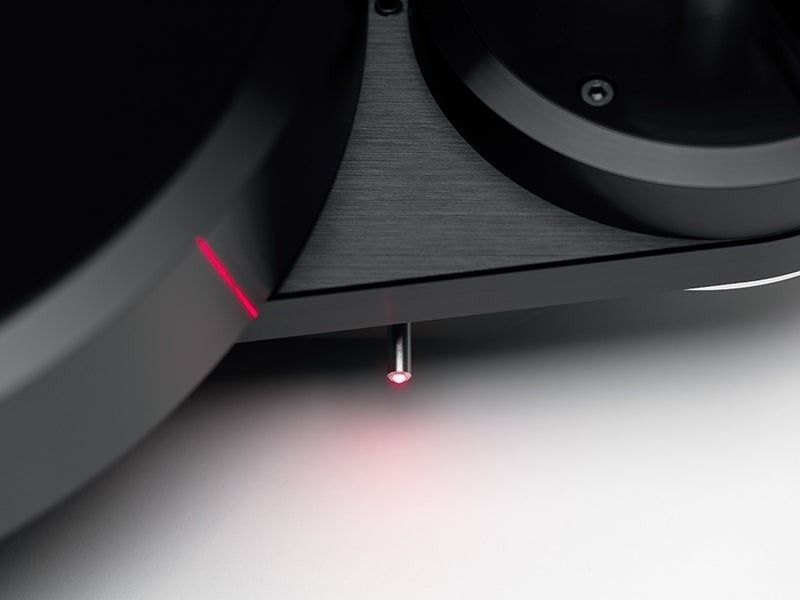

- RPM: 33 1/3 и 45, выбирается переключателем; Светодиодный индикатор скорости (33 1/3 = зеленый, 45 = красный)
- Отклонение от номинальной скорости: 0,0% (регулируется)
- Точная регулировка скорости: ± 10% с помощью подстроечного резистора
- Wow & Flutter: 0,07% линейный, 0,035% взвешенный DIN 45507
- Время разгона: 12 / 16 секунд (33 1/3 / 45 об/мин)
- Вибрация (шум): -64 дБ (протокол испытаний DIN 45544); -68 дБ (измерительный адаптер)
- Размеры: 420 x 320 x 100 мм (ш x г x в)
- Вес: Всего 14,8 кг (шасси 5 кг, диск 9,8 кг); Блок питания 0,5 кг
- Аксессуары: Гранитная платформа 440 x 310 x 30 мм, платформа HRS
- Цвет: Черный/Black
