Две акустические системы могут иметь одинаковый номинальный импеданс 4 Ом, но создавать разную нагрузку для усилителя. Одна будет без проблем работать с относительно компактным интегральным усилителем, тогда как для работы с другой может потребоваться больший запас по току и мощности.
Причина в том, что импеданс акустики не является постоянной величиной. Он изменяется в зависимости от частоты, а вместе с ним изменяется фазовый сдвиг между напряжением и током.
Поэтому для оценки совместимости акустики и усилителя полезно научиться читать график импеданса и фазового угла. Он помогает понять, на каких частотах акустика создаёт сложную электрическую нагрузку, почему номинальные 4 или 8 Ом не дают полной картины и какие характеристики усилителя стоит проверить перед покупкой.
Быстрая навигация
Почему номинального импеданса недостаточно
Как читать график импеданса и фазы
Что означают пики, провалы и резонансы
Минимальный импеданс: где искать сложную нагрузку
Почему импеданс и фазу нужно оценивать вместе
Что такое EPDR и зачем он нужен
Реальные примеры измерений акустики
Как выбрать усилитель по результатам измерений
Типичные ошибки при чтении графиков
Почему номинального импеданса недостаточно
В характеристиках акустических систем обычно указывают номинальный импеданс: 4, 6 или 8 Ом. Это удобный ориентир для покупателя, но он не означает, что акустика имеет одинаковое электрическое сопротивление на всех частотах.
В отличие от обычного резистора, акустическая система содержит звуковые катушки динамиков, кроссовер (электрический разделительный фильтр) и другие элементы, свойства которых зависят от частоты. На входной импеданс также влияют механические резонансы динамиков и акустическое оформление корпуса.
Например, система с номинальным импедансом 8 Ом может иметь значительно более высокий импеданс на резонансных частотах и заметно более низкий в определённой части рабочего диапазона.
Международный стандарт IEC 60268-5, разработанный Международной электротехнической комиссией (International Electrotechnical Commission), определяет, в частности, правила оценки номинального импеданса акустических систем. При соответствующих условиях измерения минимальный модуль импеданса в установленном частотном диапазоне не должен быть ниже 80% номинального значения.
Однако указанный в паспорте номинальный импеданс сам по себе не гарантирует, что реальная акустика всегда соответствует этому правилу. Поэтому для более точной оценки полезны независимые измерения.
Практический вывод: номинальный импеданс нужен для первоначальной оценки совместимости, но реальное поведение акустики лучше показывает частотный график.
Как читать график импеданса и фазы
На типичном графике можно увидеть две кривые: модуль импеданса и фазовый угол.
Горизонтальная ось показывает частоту в герцах (Гц), обычно в логарифмическом масштабе. Это означает, что одинаковое расстояние на графике соответствует одинаковому отношению частот, а не одинаковой разнице в герцах.
Вертикальная ось слева обычно показывает модуль импеданса в омах (Ом), а справа фазовый угол в градусах.
| Элемент графика | Что показывает |
|---|---|
| Частота, Гц | Участок звукового диапазона |
| Модуль импеданса, Ом | Отношение амплитуд напряжения и тока на соответствующей частоте |
| Фазовый угол, ° | Насколько ток опережает напряжение или отстаёт от него |
| Пики импеданса | Часто связаны с резонансами системы |
| Провалы импеданса | Участки, где при одинаковом напряжении может потребоваться больший ток |
Важно проверять обозначения осей в каждом конкретном измерении. Разные лаборатории могут использовать различные масштабы и способы оформления графиков.

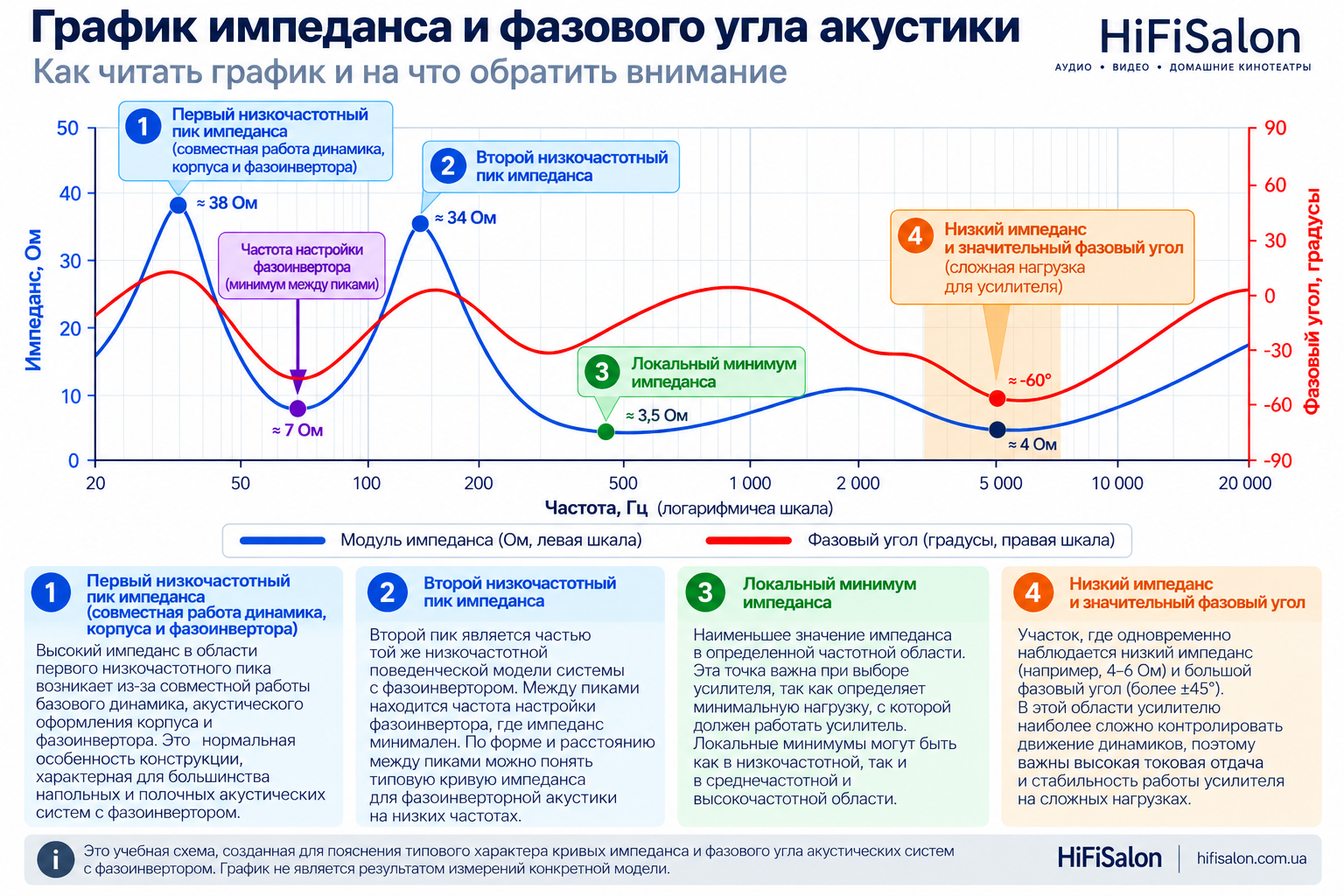

Иллюстрация для финальной версии: учебная инфографика с двумя чётко обозначенными кривыми, модулем импеданса и фазовым углом. Она должна быть отдельно подписана как условная схема, а не лабораторное измерение конкретной модели.
Что означают пики, провалы и резонансы
Форма графика зависит от конструкции акустической системы.
В закрытом корпусе обычно наблюдается характерный пик импеданса вблизи основного низкочастотного резонанса системы.
В типичной фазоинверторной конструкции часто видны два низкочастотных пика, между которыми расположен провал. Частота этого провала обычно близка к частоте настройки фазоинвертора.
Например, в независимых измерениях Canton Reference 5 характерный провал низкочастотной кривой около 34 Гц соответствует настройке фазоинвертора.
Но не все пики и провалы связаны именно с корпусом. На график также влияют кроссовер, электрические фильтры, отдельные динамики и их взаимодействие.
Поэтому по одной только форме кривой не всегда можно точно определить причину каждого пика или провала.
Практический вывод: пики импеданса не означают автоматически проблем для усилителя. Для оценки нагрузки важно обращать внимание на участки низкого импеданса и их сочетание с фазовым углом.
Минимальный импеданс: где искать сложную нагрузку
Минимальный импеданс показывает самое низкое значение модуля импеданса в исследуемом частотном диапазоне.
При одинаковом приложенном напряжении более низкий модуль импеданса означает больший ток. Поэтому усилитель, рассчитанный на работу с низкоомной нагрузкой, должен иметь соответствующие возможности выходного каскада и системы питания.
Однако важно не только само минимальное значение, но и частота, на которой оно возникает.
Например, провал импеданса в среднечастотном диапазоне может иметь большее практическое значение для определённого музыкального материала, чем короткий провал на верхней границе слышимого диапазона.
При этом универсального правила нет. Реальные требования к усилителю зависят от спектра музыкального сигнала, громкости и других электрических характеристик акустики.
Поэтому значения вроде 3 или 4 Ом без частотного контекста ещё не дают полной картины.
Фазовый угол: что он означает
Фазовый угол показывает разницу фаз между напряжением и током на определённой частоте.
В обычной резистивной нагрузке ток и напряжение изменяются синхронно. Фазовый угол равен 0°.
Акустическая система имеет не только активную, но и реактивную составляющую импеданса. Поэтому ток может опережать напряжение или отставать от него.
Согласно стандартному соглашению о знаках для комплексного импеданса:
Положительный фазовый угол означает преобладание индуктивного характера нагрузки: ток отстаёт от напряжения.
Отрицательный фазовый угол означает преобладание ёмкостного характера нагрузки: ток опережает напряжение.
Фаза вблизи 0° означает, что нагрузка на этой частоте ведёт себя преимущественно как резистивная.
На конкретном графике необходимо проверить, какое соглашение о знаках использует производитель или измерительная лаборатория.
Большой фазовый угол сам по себе не означает, что акустика сложна для усилителя.
Например, фазовый угол −60° при импедансе 20 Ом и такой же угол при импедансе 3 Ом создают существенно разные условия работы.
Во втором случае при одинаковом выходном напряжении усилитель должен обеспечивать значительно больший ток.
Почему импеданс и фазу нужно оценивать вместе
Самый важный принцип чтения графика заключается в одновременном анализе двух кривых.
Рассмотрим условный пример:
| Параметр | Система А | Система Б |
|---|---|---|
| Модуль импеданса | 4 Ом | 5 Ом |
| Фазовый угол | 0° | −55° |
| Характер нагрузки | Преимущественно резистивный | Значительная реактивная составляющая |
При одинаковом выходном напряжении системе А потребуется больший ток.
Однако система Б имеет значительный фазовый сдвиг. При определённых условиях это может увеличивать пиковую мощность, рассеиваемую выходными элементами усилителя.
Таблица иллюстрирует разницу между резистивной и реактивной нагрузкой. Она не позволяет установить, какая система окажется сложнее для любого конкретного усилителя.
Реальный результат зависит от конструкции выходного каскада, допустимого тока, тепловых режимов и работы схем защиты.
Что такое EPDR и зачем он нужен
EPDR (Equivalent Peak Dissipation Resistance) означает эквивалентное сопротивление по пиковому рассеиванию мощности.
Этот показатель помогает оценить один из важных аспектов реактивной нагрузки на выходные элементы усилителя.
Например, если в лабораторном отчёте указано EPDR 2 Ом, это не означает, что фактический импеданс акустики равен 2 Ом.
Согласно определённой модели оценки, такая реактивная нагрузка создаёт аналогичный пик рассеиваемой мощности в выходных элементах усилителя, как соответствующая резистивная нагрузка 2 Ом.
EPDR полезен для сравнения акустических систем, но не является универсальным показателем совместимости.
Он не заменяет проверку допустимого тока, температурных режимов, систем защиты и других конструктивных особенностей конкретного усилителя.
Практический вывод: если минимальный EPDR значительно ниже минимального модуля импеданса, стоит внимательнее проверить возможности усилителя.
Реальные примеры измерений акустики
Рассмотрим две акустические системы, независимые измерения которых опубликованы в Stereophile.
Canton Reference 5
В измерениях Canton Reference 5 модуль импеданса на значительной части звукового диапазона находится приблизительно между 4 и 8 Ом.
Зафиксированные минимумы составляют 3,48 Ом на 42 Гц и 3,47 Ом на 372 Гц.
Однако из-за фазовых сдвигов минимальный EPDR достигает 1,56 Ом на 24 Гц. На нескольких других участках диапазона этот показатель также опускается ниже 3 Ом.
Автор измерений характеризует Canton Reference 5 как сложную нагрузку для усилителя, хотя относительно высокая чувствительность акустики частично снижает требования к мощности при заданной громкости.
Что демонстрирует пример: минимальный модуль импеданса и минимальный EPDR наблюдаются на разных частотах.
Источник: Canton Reference 5, измерения Stereophile
Audiovector QR 7
Audiovector QR 7 имеет заявленный номинальный импеданс 6 Ом.
По измерениям Stereophile, минимальный модуль импеданса составляет приблизительно 4,3 Ом в диапазоне 120–130 Гц.
Фазовый угол достигает примерно −59,75° на 57 Гц, но на этой частоте модуль импеданса достаточно высок.
Минимальный EPDR составляет 1,8 Ом на 76 Гц.
Автор измерений считает, что акустика должна быть приемлемой нагрузкой для усилителя, способного работать с 4 Ом. Это не означает, что она одинаково хорошо будет работать с любым усилителем при любой громкости.
Что демонстрирует пример: даже значительный фазовый угол не обязательно означает критически сложную нагрузку.
Источник: Audiovector QR 7, измерения Stereophile
Сравнение измерений
| Параметр | Canton Reference 5 | Audiovector QR 7 |
|---|---|---|
| Минимальный измеренный импеданс | 3,47 Ом | 4,3 Ом |
| Минимальный EPDR | 1,56 Ом | 1,8 Ом |
| Оценка лаборатории | Сложная нагрузка | Приемлемая для усилителя, способного работать с 4 Ом |
Это сравнение не является рейтингом акустики по качеству звучания. Оно демонстрирует только особенности электрической нагрузки.
В каталоге HiFiSalon также представлена обновлённая модель Audiovector QR 7 SE. Важно учитывать, что приведённые выше лабораторные измерения относятся к оригинальной Audiovector QR 7. Их нельзя автоматически переносить на версию QR 7 SE.
Как выбрать усилитель по результатам измерений
График импеданса помогает сузить выбор усилителя, но окончательное решение необходимо принимать с учётом всей системы.
Шаг 1. Проверьте допустимую нагрузку усилителя.
Если производитель указывает возможность работы с акустикой от 4 Ом, это полезный первоначальный ориентир. Однако важно выяснить, относится ли характеристика к длительной работе, обоим каналам и необходимому уровню мощности.
Шаг 2. Оцените минимальный импеданс и фазовый угол.
Особое внимание уделите участкам, где низкий модуль импеданса сочетается со значительным фазовым сдвигом.
Шаг 3. Сравните характеристики мощности.
Для некоторых транзисторных усилителей увеличение выходной мощности при переходе с 8 на 4 Ом может свидетельствовать о достаточном запасе по току.
Но это не универсальный тест. Результаты зависят от методики измерения, длительности измерительного сигнала, ограничений системы питания и защиты.
Для ламповых усилителей с выходными трансформаторами особенно важно соблюдать рекомендации по подключению акустики к соответствующим отводам выходного трансформатора.
Например, в каталоге HiFiSalon представлены интегральные усилители Hegel H200 и Hegel H400. Они отличаются возможностями усиления, однако выбирать между ними следует с учётом характеристик конкретной акустики, а не только паспортной мощности.
Шаг 4. Учитывайте чувствительность акустики.
Важно различать чувствительность по напряжению и чувствительность по мощности.
| Условия | Электрическая мощность для резистивной нагрузки |
|---|---|
| 2,83 В на 8 Ом | Приблизительно 1 Вт |
| 2,83 В на 4 Ом | Приблизительно 2 Вт |
Поэтому для одинакового уровня звукового давления при напряжении 2,83 В 4-омная резистивная нагрузка потребляет вдвое большую мощность, чем 8-омная.
При пересчёте чувствительности из дБ/2,83 В/1 м в дБ/1 Вт/1 м для условной резистивной нагрузки 4 Ом необходимо вычесть приблизительно 3 дБ. Для 8 Ом числовое значение практически не изменяется.
Для реальной акустики такой пересчёт является приближённым, поскольку импеданс изменяется с частотой.
Шаг 5. Учитывайте условия прослушивания.
Размер комнаты, расстояние до слушателя, желаемая громкость и динамический диапазон музыки влияют на необходимый запас мощности.
Усилитель, который комфортно работает с конкретной акустикой при умеренной громкости, не обязательно обеспечит такой же запас при высоких уровнях сигнала.
При выборе компонентов важно учитывать не только их отдельные характеристики, но и согласованность всей системы. Подробнее об этом рассказываем в статье «Как понять, что Hi-Fi система уже сбалансирована и ее не нужно обновлять».
Типичные ошибки при чтении графиков
Ошибка 1. Считать 8-омную акустику всегда более лёгкой нагрузкой, чем 4-омную.
Номинальный импеданс не описывает полностью ни минимальные значения, ни фазовый угол.
Ошибка 2. Ориентироваться только на минимальный импеданс.
Минимальный модуль импеданса не обязательно совпадает с самым сложным режимом работы выходного каскада.
Ошибка 3. Опасаться любого значительного фазового угла.
Фазу необходимо анализировать вместе с модулем импеданса и частотой.
Ошибка 4. Воспринимать EPDR как реальное сопротивление акустики.
EPDR является расчётным эквивалентом по определённому критерию, а не измеренным минимальным импедансом.
Ошибка 5. Делать вывод о качестве звучания по графику импеданса.
График может помочь оценить электрическую нагрузку и выявить некоторые конструктивные особенности. Однако он не показывает полной амплитудно-частотной характеристики, направленности, искажений или субъективного восприятия звучания.
Практические выводы
График импеданса и фазового угла является полезным инструментом для оценки совместимости акустики с усилителем.
Он позволяет увидеть, как изменяется электрическая нагрузка в зависимости от частоты, где возникают минимальные значения импеданса и насколько значительными могут быть фазовые сдвиги.
Главное правило простое: не оценивайте акустику только по номинальным 4, 6 или 8 Ом. Учитывайте форму обеих кривых, чувствительность акустики, возможности усилителя и условия прослушивания.
