Class A или Class AB: в чём разница и какой усилитель Luxman выбрать?

Когда речь заходит об усилителях высокого класса, Class A часто воспринимают как своеобразный эталон. Отсюда и распространённое представление: Class A звучит лучше, а Class AB — это компромисс ради большей мощности и меньшего нагрева. Для современных Hi-Fi и High-End усилителей такое объяснение слишком упрощённое.

Качество усилителя определяется не только классом работы выходного каскада. Не менее важны схемотехника, блок питания, выходные транзисторы, система регулировки громкости, топология усилительного тракта, температурная стабильность и способность работать со сложной нагрузкой.

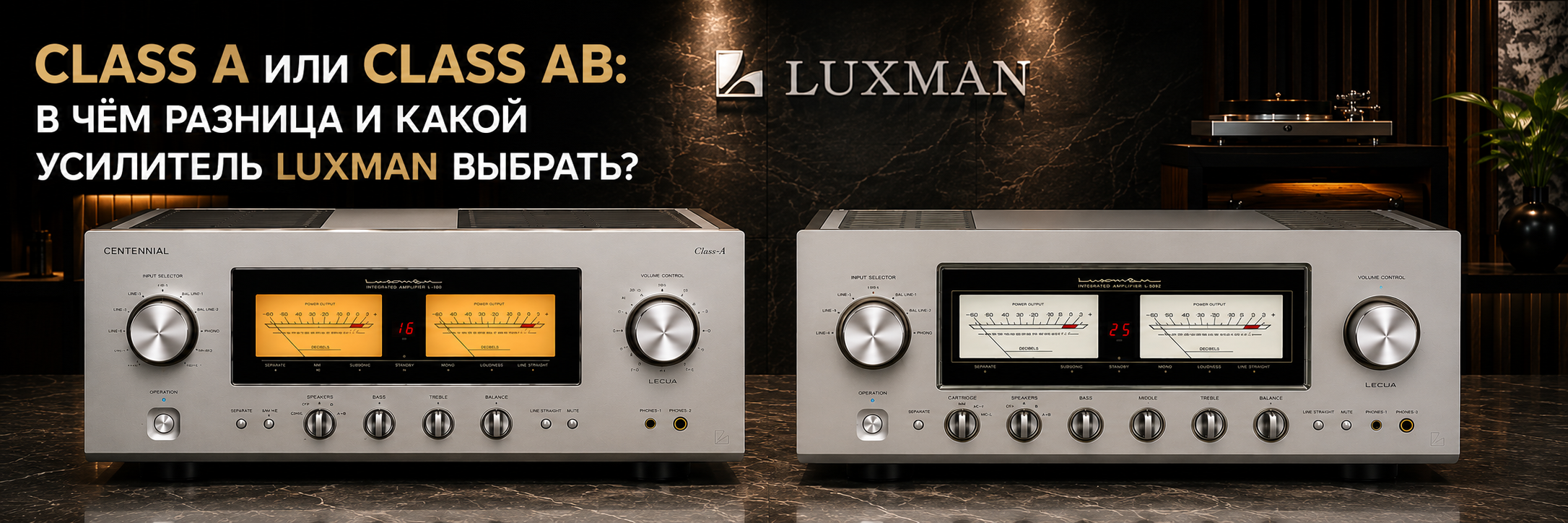

Особенно хорошо разницу подходов можно увидеть на примере двух актуальных Luxman. Luxman L-100 CENTENNIAL — интегральный усилитель Pure Class A мощностью 20 Вт на канал при 8 Ом. Luxman L-509Z — флагманский мощный интегральный усилитель Z-серии с номинальной мощностью 120 Вт на канал при 8 Ом.

Правильнее поставить вопрос иначе: какой принцип усиления лучше соответствует конкретной акустике, комнате, желаемой громкости и характеру использования системы?

Что такое Class A

В транзисторном усилителе выходной каскад увеличивает мощность музыкального сигнала настолько, чтобы он мог управлять динамиками акустической системы. Главная особенность Class A заключается в режиме работы выходных транзисторов.

Выходной элемент смещается так, чтобы оставаться в активной области в течение всего цикла сигнала — 360°. В практических push-pull схемах это означает значительный ток покоя: выходной каскад продолжает потреблять существенную мощность даже при отсутствии музыкального сигнала.

Это позволяет избежать одного из механизмов возникновения crossover distortion — искажений в зоне передачи сигнала между плечами выходного каскада. Но за такой режим приходится платить эффективностью: значительная часть потребляемой энергии превращается в тепло.

Что такое Class AB

Class AB решает ту же задачу другим способом. В типичном push-pull выходном каскаде одно плечо преимущественно работает с положительной частью сигнала, другое — с отрицательной. В Class AB выходные транзисторы получают определённый ток покоя — bias current, поэтому вблизи нулевой точки оба плеча некоторое время остаются активными одновременно.

Это значительно уменьшает переходные искажения и позволяет выходному каскаду работать намного эффективнее, чем Pure Class A. Поэтому Class AB не следует воспринимать как «дешёвую версию Class A».

Нагрев и энергопотребление

Luxman L-100 CENTENNIAL выдаёт 20 Вт + 20 Вт при 8 Ом, но потребляет без сигнала 210 Вт. Значительно более мощный L-509Z потребляет без сигнала 150 Вт при номинальной мощности 120 Вт + 120 Вт при 8 Ом.

Эта разница наглядно показывает суть Pure Class A. Для владельца это означает повышенные требования к вентиляции и заметное тепловыделение. При этом высокое энергопотребление само по себе не является показателем качества звука.

20 Вт Class A — это всё равно 20 Вт

Распространённый миф «20 ватт Class A — это как 100 ватт обычного усилителя» технически неверен. 20 Вт остаются 20 Вт независимо от класса работы усилителя.

Мощность и звуковое давление связаны логарифмически: удвоение мощности даёт примерно +3 дБ. Поэтому 120 Вт не означают, что L-509Z будет играть в шесть раз громче 20-ваттного L-100 CENTENNIAL. Теоретическая разница максимально доступного уровня при одинаковых условиях составляет около 7,8 дБ.

Означает ли Class A лучший звук

Нет, сам по себе класс работы этого не гарантирует. Конечный результат зависит от всего усилителя: блока питания, топологии, транзисторов, режимов их работы, обратной связи, регулятора громкости, компоновки и способности работать с конкретной нагрузкой.

Pure Class A следует воспринимать как характеристику инженерного принципа, а не как универсальный рейтинг качества.

Luxman L-100 CENTENNIAL: современный Pure Class A

L-100 CENTENNIAL создан к 100-летию Luxman. Его выходной каскад работает в Pure Class A в пределах номинальной мощности: 20 Вт + 20 Вт при 8 Ом и 40 Вт + 40 Вт при 4 Ом.

Использованы тройной параллельный push-pull выходной каскад на биполярных транзисторах, LIFES 1.1, LECUA1000, damping factor 300 и блок питания с восемью конденсаторами по 10 000 мкФ. Масса аппарата — 25,4 кг.

Luxman L-509Z: другой подход

L-509Z выдаёт 120 Вт + 120 Вт при 8 Ом и 220 Вт + 220 Вт при 4 Ом. Выходная секция использует биполярные транзисторы в четырёхпараллельной push-pull конфигурации. Применены LIFES 1.0, LECUA-EX, damping factor 330, 600-VA EI-трансформатор и восемь конденсаторов по 10 000 мкФ. Масса — 29,4 кг.

Luxman описывает концепцию L-509Z как single-chassis separates. Главное практическое преимущество в этом сравнении — большой запас мощности.

Чувствительность акустики

Если одна акустическая система имеет чувствительность 92 дБ, а другая — 86 дБ, разница в 6 дБ означает, что при прочих равных менее чувствительной системе понадобится примерно в четыре раза больше мощности для достижения сопоставимого звукового давления.

Важно учитывать и способ указания чувствительности: 2,83 В соответствуют примерно 1 Вт для 8 Ом и примерно 2 Вт для 4 Ом.

Импеданс и сложность нагрузки

Номинальные 4 или 8 Ом — только часть информации. Реальный импеданс меняется с частотой, одновременно меняется фазовый угол. Сочетание низкого импеданса и неблагоприятной фазы может потребовать от усилителя значительного тока.

L-100 CENTENNIAL увеличивает номинальную мощность с 20 Вт при 8 Ом до 40 Вт при 4 Ом, но это не превращает 20-ваттный усилитель в универсальное решение для любой акустики.

Комната, дистанция и громкость

Небольшая или средняя комната, дистанция 2–2,5 метра и умеренная громкость — один сценарий. Большая гостиная, 4–5 метров до колонок и высокий уровень звукового давления — другой.

Особенно важны динамические пики. Если требуемый пик превышает возможности усилителя, он приближается к clipping — ограничению амплитуды сигнала, при котором резко возрастают искажения.

L-100 CENTENNIAL или L-509Z

L-100 CENTENNIAL стоит рассматривать, если акустика достаточно чувствительная, комната небольшая или средняя, дистанция умеренная, а очень высокая громкость не является приоритетом.

L-509Z логичнее с менее чувствительной или более сложной акустикой, в больших комнатах, при значительной дистанции прослушивания или когда нужен большой запас для динамических пиков.

Сравнение

Как выбрать: короткий алгоритм

1. Какова чувствительность акустики?

2. Каков её минимальный импеданс и насколько сложную нагрузку она создаёт?

3. На каком расстоянии вы слушаете музыку?

4. Какого максимального уровня громкости и динамического запаса хотите достичь?

5. Планируете ли в будущем переходить на более требовательную акустику?

Если система не требует большой мощности, а приоритетом является Pure Class A, L-100 CENTENNIAL становится логичным кандидатом. Если нужны максимальная универсальность и большой запас мощности, L-509Z будет более практичным решением.

Противопоставлять Class A и Class AB по принципу «первый звучит лучше, второй просто мощнее» — слишком большое упрощение.

Pure Class A имеет реальные технические особенности, но цена такого подхода — высокое энергопотребление, значительное тепловыделение и сложность получения большой выходной мощности. Class AB позволяет сочетать низкие искажения с гораздо более высокой эффективностью и большим силовым потенциалом.

Класс усиления — это не рейтинг качества. Главный вопрос: сколько мощности на самом деле требуется вашей акустике в вашей комнате и на вашей громкости?

Class A или Class AB — это не выбор между «лучшим» и «худшим». Это выбор усилителя, возможности которого должны соответствовать конкретной аудиосистеме.
